Circuito indicador de nível lógico simples

Esse circuito de sonda com detector lógico pode ser um dispositivo muito útil para quem deseja medir frequentemente os níveis lógicos dos circuitos digitais. Por ser um circuito baseado em IC, é implementado na tecnologia CMOS, sua aplicação é mais dedicada ao teste de circuitos usando a mesma tecnologia.

Por R.K. Singh

Operação em circuito

A potência do testador de porta lógica proposto é derivada do circuito em teste. No entanto, deve-se tomar cuidado para não inverter os terminais de energia; portanto, quando conectado, configure as cores de cada um dos cabos de conexão. Por exemplo: Cor vermelha, para o cabo que se conecta com a tensão positiva (CN2) e cor preta para o cabo que vai a 0 volts. (CN3)

Detalhes operacionais da sonda de teste lógico com IC 4001

A operação é muito simples. O CMOS 4001 IC possui quatro portas NOR de 2 entradas e 3 LEDs e alguns componentes passivos usados ​​no projeto.

A implementação também se torna crucial para que possa ser aplicada com facilidade durante o teste; portanto, o circuito impresso deve preferencialmente ser alongado.

Observando a figura, vemos que o sinal de detecção é aplicado ao terminal CN1, conectado a uma porta NOR, cujas entradas, por sua vez, são conectadas como uma porta NO ou um inversor.

O sinal invertido é aplicado aos 2 LEDs. O diodo é comutado de acordo com o nível de tensão (lógica) na saída do portão.

Se a entrada é de alto nível lógico, a saída da primeira porta diminui e ativa o LED vermelho.

Por outro lado, se o nível detectado for baixo, o sinal for detectado como um nível baixo, a saída dessa porta será mostrada em um nível alto, acendendo o LED verde.

Caso o sinal de entrada seja CA ou pulsante (variando constantemente o nível de tensão entre alto e baixo), as luzes vermelhas e verdes do LED acenderão.

Para reconhecer que um sinal pulsado pode ser detectado, o LED amarelo começa a piscar aqui. Esse piscar é executado com o uso dos segundo e terceiro portões NOR, C1 e R4, que funcionam como um oscilador.

A lógica de saída do oscilador é aplicada a uma quarta porta NOR conectada como a porta do inversor, a qual é diretamente responsável por ativar o LED amarelo através do resistor fornecido. Este oscilador pode ser visto continuamente ativado pela saída do primeiro portão NOR.

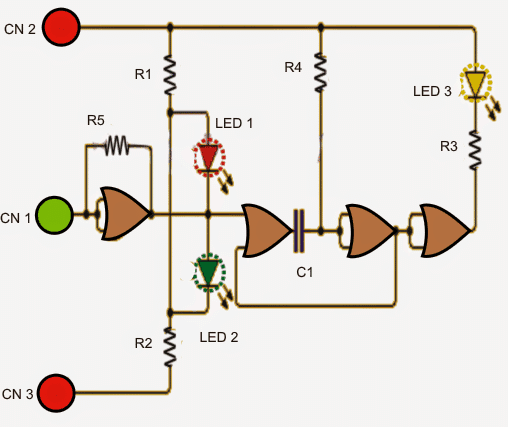

Diagrama de circuito

CIRCUITO INDICADOR DE NIVEL LOGICO SIMPLES PROJETOS DE CIRCUITOS

Lista de peças para o circuito da sonda do testador lógico explicado acima

– 1 circuito integrado CD4001 (4 versões CMOS de porta NOR de 2 entradas)
– 3 LEDs (1 vermelho, 1 verde, 1 amarelo
– 5 resistores: 3 1K (R1, R2, R3), 1 2,2M (R5), 1 4,7M (R4)
– 1º capacitor: 100 nF
