Ouça bandas UHF e SHF (GHz) com este circuito simples

Este circuito simples de dois chips pode ser usado para capturar e ouvir frequências na faixa de GHz.

Os receptores projetados para cobrir frequências tão altas quanto vários gigahertz (que são muitos milhares de MHz!) Geralmente são difíceis de encontrar, especificamente para quem procura versões baratas desses dispositivos.

No entanto, pode ser possível desenvolver um receptor de GHz eficaz para sintonizar esse tipo de alta frequência de maneira fácil e barata.

O que é frequência super alta?

Super High Frequency (SHF) é a certificação ITU para frequências de rádio (RF) que estão na faixa de 3 e 30 gigahertz (GHz). Essa banda de frequência específica é geralmente chamada de banda ou onda centimétrica, uma vez que suas frequências incluem comprimentos de onda na faixa de um a dez centímetros.

A faixa de frequência SHF se aplica a quase todos os transmissores de radar, LANs sem fio, transmissão por satélite, links de links de rádio por microondas e vários links de dados terrestres de curto alcance.

Dicas de construção

Mesmo quando você nunca construiu um circuito eletrônico antes, essa empresa específica simplesmente não deve apresentar problemas significativos.

Os componentes podem ser obtidos em qualquer fonte on-line ou em uma loja de peças de varejo perto de sua casa.

Mesmo que a soldagem não seja necessária durante a construção do circuito, uma placa de circuito sem solda pode ser usada (por exemplo, versões disponíveis no Radio Shack, Vishay, Mouser, Jameco, etc.). Em uma pequena placa vertical é sempre a maneira recomendada de criar qualquer protótipo eletrônico.

O importante a ter em mente é manter todos os cabos de conexão interconectados através dos diferentes componentes o menor possível.

Descrição do circuito

Circuito receptor UHF SHF Ghz simples

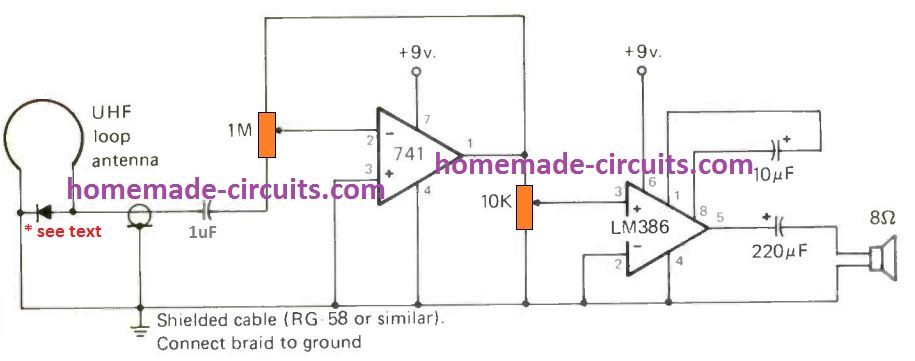

A operação do circuito receptor de GHz é simples, os sinais detectados são capturados pela antena em loop. O diodo detector desmodula e extrai o conteúdo de áudio das ondas portadoras de alta frequência. Os sinais de áudio extraídos são alimentados à entrada não inversora do circuito do amplificador IC 741. Como sua entrada inversora é aterrada, qualquer sinal dentro de alguns mV é suficiente para o amplificador operacional para amplificá-lo para níveis mais altos. Os sinais de áudio SHF amplificados são aplicados a um circuito amplificador de áudio LM386 de alto ganho que finalmente converte os sinais de faixa de GHz recebidos em frequência sonora audível.

Todos os resistores podem ter 1/4 de watt, a tolerância não é realmente importante. Os dois circuitos integrados são do tipo normal, o 741 e o LM386.

Sobre a antena e recepção

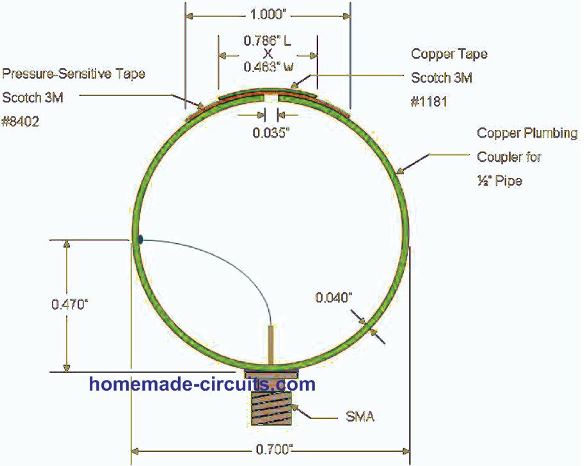

A antena em loop pode ser uma Antena de loop UHF (aquele que se conecta instantaneamente às tomadas UHF na parte traseira da TV).

1590504114 64 ouca bandas uhf e shf ghz com este circuito simples

Para obter os resultados finais mais eficazes, tente várias variedades diferentes de diodos. Alguns dos que você pode experimentar são 1N21, 1N34, 1N54 e 1N78.

Como você pode imaginar, este circuito simples tem suas próprias desvantagens. A conclusão é que não há absolutamente nenhuma maneira de você descobrir a frequência de um sinal que pode receber.

Além disso, é praticamente não seletivo.

Provavelmente, o sinal mais forte dentro da faixa de detecção pode simplesmente “sobrecarregar” o receptor.

No entanto, a antena em loop sugerida é um tanto direcional e pode ajudá-lo a reduzir muitos canais interferentes, para que você se concentre em um canal específico de GHz de sua escolha.

Ouça a comunicação por satélite e radar

Você pode pensar: o que exatamente há para ouvir acima de 1000 MHz? A resposta é que os canais mais comuns seriam diferentes tipos de sinais de transmissores de radares de navios e aeronaves, juntamente com localizadores de endereços de rádio, beacons, transmissões de dados e telemetria de e para satélites e entusiastas de rádio HAM.

É muito provável que vários dispositivos de streaming diferentes não identificados para a comunidade DXing também funcionem na faixa de frequência especificada e possam atingir os alto-falantes do receptor.

Por que não testar suas chances de construir este circuito para verificar? Desejamos a você uma excelente visão da faixa de frequência de GHz e lembre-se de revisar seus resultados de audição dessas comunicações confidenciais e relatá-los aqui com seus comentários.
