Circuito indicador do detector de comutação de válvula industrial

Relacionados

A postagem a seguir explica uma ideia de circuito que pode ser usada para identificar o padrão de comutação do conjunto de válvulas de um local remoto, usando apenas dois fios dos conjuntos de válvulas para o circuito indicador no local distante. A ideia foi solicitada pelo Sr. Andreas.

Especificações técnicas

Here é outro circuito que pode precisar de alguma solução. São 12 válvulas que servem para ações de enchimento. Então, o que eu preciso fazer toda vez que qualquer uma das válvulas estiver ligada, ativará um indicador de luz e uma campainha para anunciá-lo a uma distância de cerca de 60 a 70 m de comprimento.

No mundo analógico precisamos de 12 indicadores luminosos e um buzzer mais um fio de cabo de pelo menos 13 fios (12 para válvulas mais 1 para comum). custa cerca de US$ 55.

Existe algum outro circuito digital que fará a mesma coisa, mas com apenas 2 fios? (A campainha soará toda vez que uma nova válvula estiver ligada também um interruptor de muting)

O design

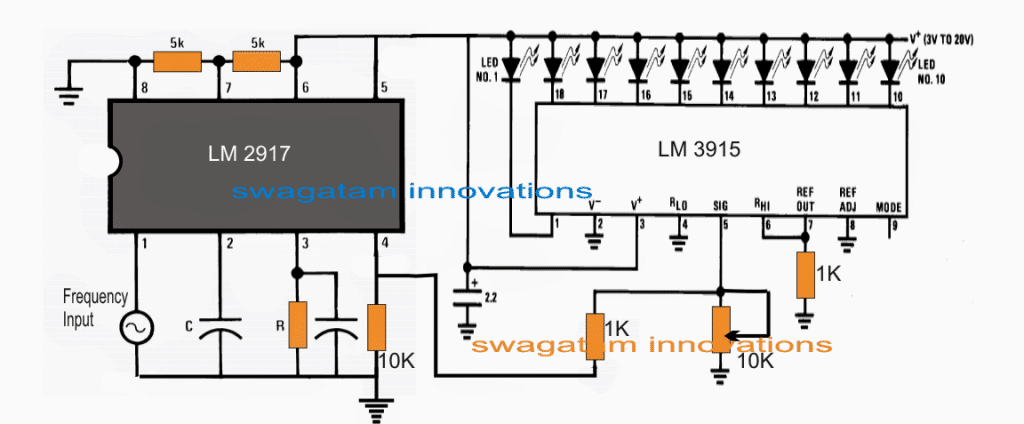

O circuito indicador de ativação da válvula 12nos proposto pode ser implementado usando apenas dois fios com a ajuda do seguinte circuito:

IMG 6244D977B48BD

Referindo-se ao esquema do circuito acima, podemos ver dois estágios IC, o IC esquerdo LM2917 forma um conversor preciso de frequência para tensão, enquanto o IC LM3915 é manipulado como um estágio indicador de tensão de modo de ponto LED.

Todo o circuito deve converter uma frequência variável em um LED de deslocamento correspondente nas 10 saídas de LED mostradas do IC LM3915.

Então, basicamente, qualquer frequência flutuante alimentada no pino 1 do IC LM2917 é apropriadamente convertida em níveis de tensão crescentes ou decrescentes em seu pino 4, que é alimentado no pino 5 de entrada de detecção do LM3915. Este sinal é instantaneamente convertido em um “ponto” de LED avançado em toda a matriz de LEDs do pino 1 ao pino 10 do IC LM3915.

A posição iluminada de qualquer um dos LEDs nas 10 saídas indicadas indica o nível de frequência que pode estar disponível no pino 1 do IC esquerdo.

A ideia aqui é definir diferentes níveis de frequência para as 12 válvulas através de um IC 555, de modo que a alternância da válvula em particular produza uma frequência única, que pode ser alimentada ainda mais na entrada do circuito explicado acima.

Dependendo do nível de frequência, pode-se esperar que o LED correspondente acenda, indicando assim qual válvula foi ativada no local remoto.

Como podemos ver, uma variedade de sinais (10 ou 12) podem ser transmitidos do mecanismo da válvula para o local do indicador LED remoto usando apenas dois fios, conforme solicitado na seção acima do artigo.

Circuito Transmissor de 12 Canais

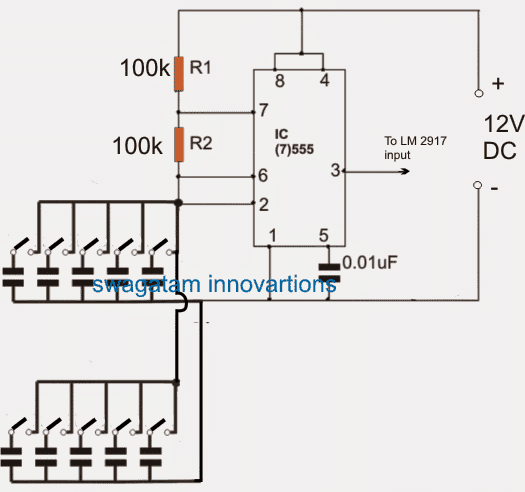

A figura a seguir mostra o circuito do transmissor que deveria ser integrado com as 12 válvulas, embora apenas 10 entradas sejam mostradas no diagrama, que podem ser apropriadamente atualizadas para 12 ou mais adicionando mais capacitores ao circuito IC 555, e também por cascateando outro IC LM3915 para o projeto existente para adicionar mais LEDs na sequência.

IMG 6244D978A1223

No diagrama acima, podemos ver um IC 555 conectado como um circuito multivibrador astável, em que 10 capacitores individuais com valores incrementais são configurados no pino 6/2 e no terra do IC. Esses capacitores são alternados pelos 10 contatos de relé discretos que, por sua vez, forçam o IC a gerar a frequência correspondente no nível calculado, em seu pino 3.

As bobinas do relé conectadas a esses contatos são montadas com as saídas da válvula de modo que a bobina do relé relevante seja energizada assim que a válvula correspondente for ativada.

A ação acima faz com que o IC gere um nível de frequência correspondente que é transmitido através de um par de fios para a entrada do circuito indicador.

Conforme explicado na seção inicial do artigo, o IC LM2917 reage a esta entrada, convertendo-a em uma magnitude correspondente do nível de tensão para o IC LM3915.

O LM3915 aceita o nível de tensão e acende o LED específico em resposta ao nível de frequência alimentado do circuito IC 555.
