O post explica um circuito inversor simples de 48V que pode ser classificado em até 2 KVA. Todo o projeto é configurado em torno de um único IC 4047 e alguns transistores de potência.
Especificações técnicas
Eu sou um grande fã de u …. eu sou um wisp. Eu preciso de um projeto de inversor com entrada de 48 volts DC e fonte de saída de 230 volts e potência de saída na faixa de até 500 w.
Este inversor estará funcionando 24*7*365 dias continuamente e não deve ter facilidade de carregamento. por favor, projete o circuito e o transformador funcionando em 48v.
Obrigado e cumprimentos

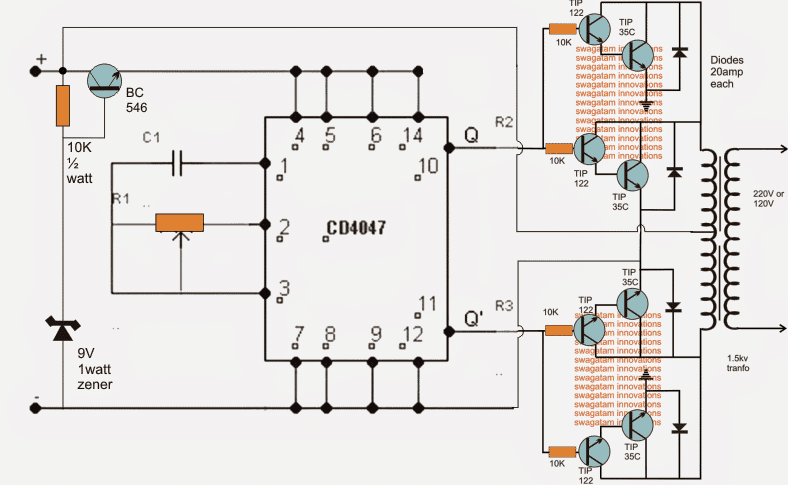

Diagrama de circuito
O design
Referindo-se ao circuito inversor de 48V mostrado, o IC 4047 forma o estágio oscilador principal responsável por produzir as saídas de um totem para o estágio de saída conectado.
O estágio de saída é feito configurando 4 módulos individuais de transistores de alta potência de alto ganho, dois deles em cada canal do estágio de saída push-pull.
Os TIP122 são configurados internamente como Darlingtons, que são ainda conectados com o transistor TIP35 no Darlington para gerar um ganho de corrente excepcionalmente poderoso em cada um dos módulos.
Configurando a frequência do oscilador
C1 e R1 devem ser ajustados adequadamente para atingir a frequência desejada de acordo com as especificações exigidas… pode ser 50 Hz ou 60 Hz.
A configuração do inversor de 48 V mostrada é projetada para gerar uma enorme potência de saída de 2 kva, desde que os dispositivos sejam montados em dissipadores de calor suficientemente grandes e a bateria classificada em 48 V, 100 AH, também o transformador classificado em 36-0-36V, 1 kva
Para saídas inferiores, um dos módulos poderia ser eliminado de cada um dos canais.
O BJT BC546 está posicionado para fornecer 9 V razoavelmente fixos ao IC para manter o IC protegido da alta tensão da bateria e dentro de seu limite de tensão de trabalho especificado.
Hashtags: #Circuito #Inversor #Simples #48V
