Neste post, aprendemos como fazer um inversor de onda senoidal simples usando o gerador de onda senoidal do oscilador bubba. A ideia foi solicitada pelo Sr. Ritwik Naudiyal.
Especificações técnicas
Eu sou um 4º ano B.Tech Student Electrical Eng.
Estamos tentando fazer inversor de onda senoidal de onda pura usando PWM e oscilador bubba para nosso projeto final, também seria necessário um circuito de carregamento de bateria e corte automático
Queremos que o inversor funcione para fins do dia-a-dia. Ficaríamos gratos a você se você pudesse fornecer um circuito de trabalho para isso.
obrigada!

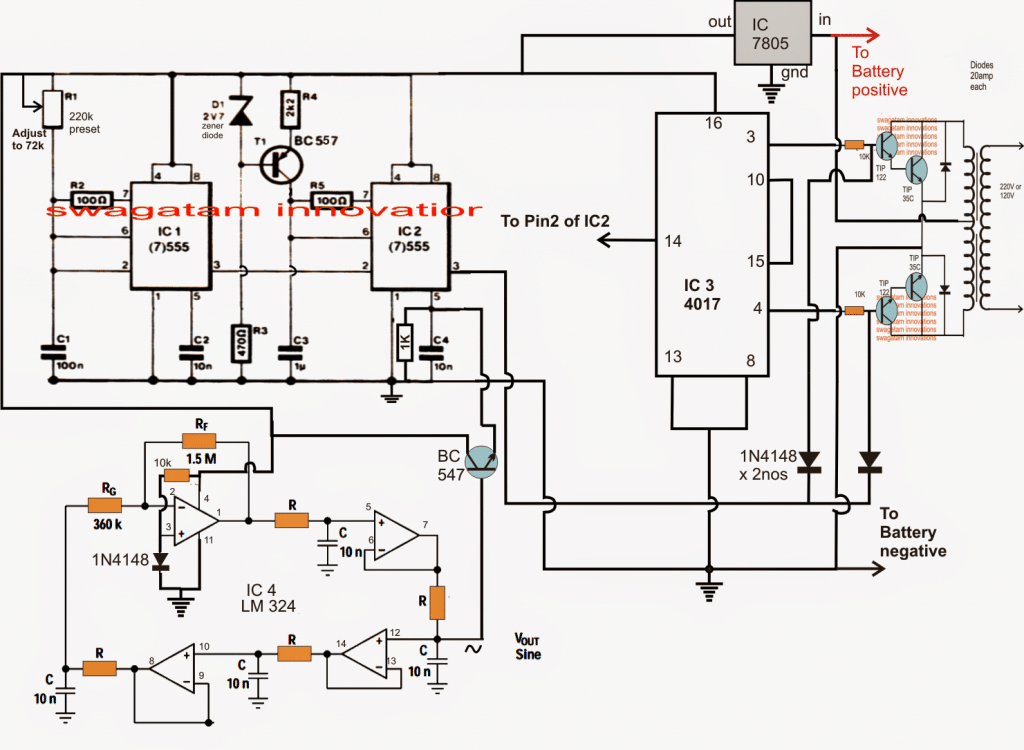

Diagrama de circuito
NOTA: Por favor, use um par Darlingtton para o BC547 conectado com o pino 5 do IC2 para uma conversão PWM eficiente.
O design
O inversor de onda senoidal proposto usando oscilador bubba pode ser entendido com a ajuda dos seguintes pontos:
O estágio composto por dois ICs 555 são configurados como geradores PWM onde IC1 forma um gerador de pulso quadrado para os PWMs enquanto IC2 forma o gerador PWM monoestável em relação à entrada de modulação aplicada em seu pino5.
A entrada de modulação de onda senoidal no pino 5 do IC2 é obtida com a ajuda de um oscilador bubba criado usando quatro opamps do IC LM324.
Os pulsos de onda senoidal gerados são fixados em 50 Hz precisos e alimentados no pino 5 do IC2 através de um coletor comum BJT para processamento posterior.
A fórmula de 50 Hz
Os 50 Hz para o oscilador bubba são ajustados selecionando R precisamente com a ajuda da seguinte fórmula:
f = 1/2(3,14)RC
IC2 compara as modulações de onda senoidal em seu pino5 com os pulsos quadrados em seu pino2 e gera uma forma de onda PWM equivalente em seu pino3.
O estágio de flip-flop necessário para a comutação do estágio de potência é configurado através de um único IC 4017 cujas saídas são adequadamente integradas com os dois estágios BJT de alto ganho e alta potência formados por Darlington TIP122 e TIP35.
O pino 14 do 4017 tem clock de cerca de 200 Hz através do pino 3 do IC1 para obter uma comutação de 50 Hz nos transistores de potência.
A modulação PWM da comutação acima de 50 Hz é implementada com a ajuda dos dois diodos 1N4148 conectados nas bases do tIP122 e são comutados de acordo com o PWM do pino3 do IC1
As formas de onda assumidas dos PWMs podem ser referidas na imagem a seguir:
Oscilador de forma de onda Bubba
