Aqui aprendemos sobre algumas configurações de circuito simples que converterão qualquer inversor de baixa potência em um circuito de inversor de alta potência maciço.
Você encontrará no mercado diversos inversores de pequeno e médio porte que variam de 100 a 500 watts, o mesmo pode ser visto postado neste blog. Atualizar ou converter esses inversores de pequena ou média potência em inversores massivos de alta potência na ordem de kvas pode parecer assustador e complexo, mas na verdade não é.
Analisando topologias de inversores
Todas as topologias de inversores basicamente incorporam uma frequência de oscilador que é então amplificada usando dispositivos de potência para altos níveis de corrente antes de despejar no transformador elevador para os procedimentos finais de aumento de tensão.
O estágio do amplificador de corrente que emprega dispositivos de alta corrente é onde a atualização precisa ser feita para obter as saídas de potência desejadas de um inversor.
Os inversores modernos dependem fortemente dos mosfets para o estágio de conversão de energia mencionado acima, no entanto, os BJTs também podem ser usados para o mesmo de maneira muito eficaz, de fato muito confiável do que os mosfets …
Como atualizar baixa potência para alta potência
O diagrama a seguir mostra um estágio de saída de energia simples e muito eficaz que pode ser integrado com qualquer saída IC de totem, como IC 4047, IC TL494, IC SG3525, IC 4017 (com clock de IC555), para adquirir conversões de até 1,5kva.

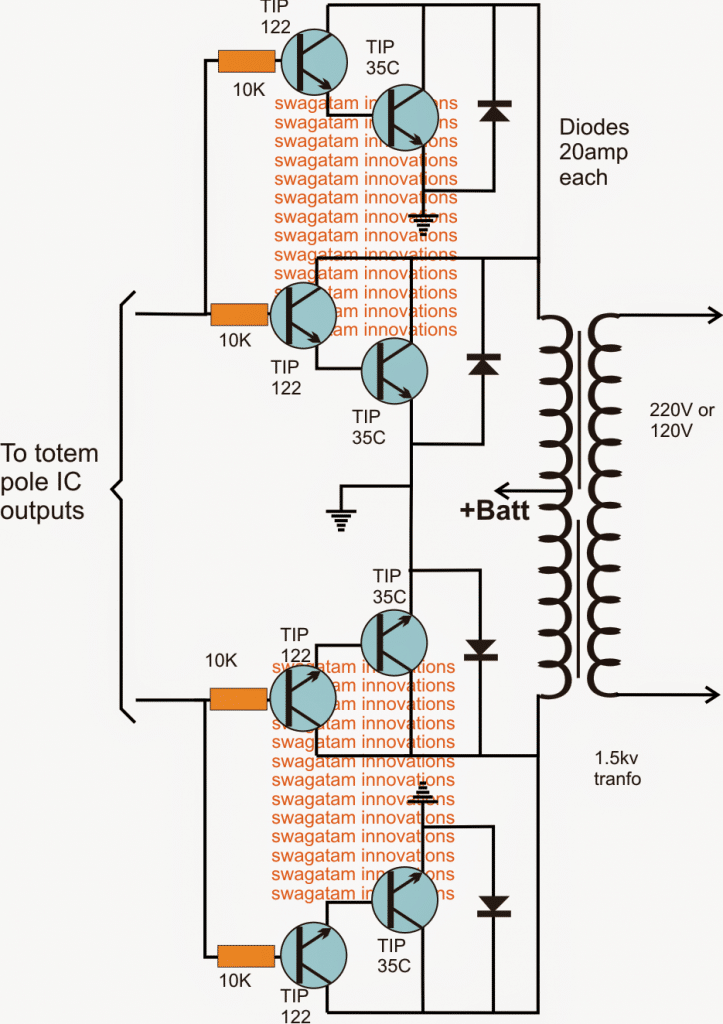

Os principais dispositivos no circuito são a combinação do TIP122 e TIP35, que se tornam um par de transistores de alto ganho e alta corrente, capaz de aumentar a corrente para os níveis massivos nominais instantaneamente.
Cada um desses módulos de dispositivo é classificado para produzir pelo menos 30 x 24 = 720 watts, portanto, adicionando mais módulos em paralelo, qualquer faixa de kva desejada pode ser antecipada a partir da configuração
Usando Power BJTs

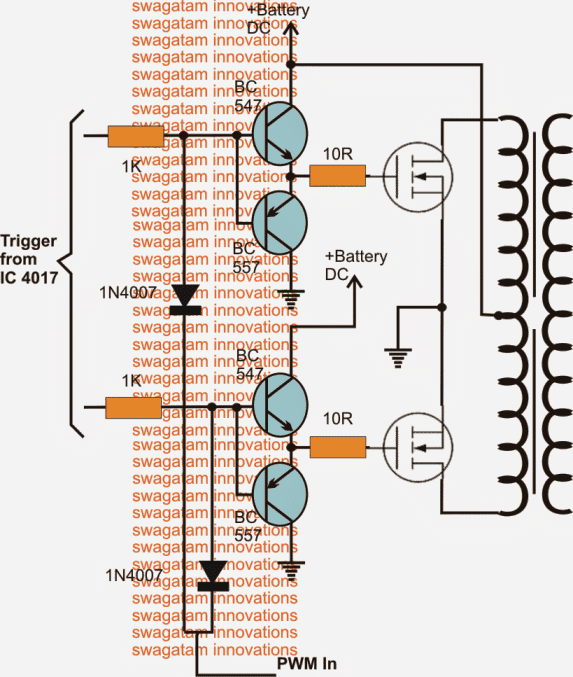

O uso de BJTs pode ser muito confiável e simples, mas silencioso e volumoso, se o espaço for o seu problema e precisar da atualização do inversor de baixa para alta potência da maneira mais compacta, os mosfets se tornarão a escolha popular e poderão ser conectados conforme mostrado no diagrama a seguir:
A entrada é derivada novamente de qualquer saída IC de totem, os MOSFETs podem ser classificados de acordo com a atualização desejada das magnitudes mais baixas para as mais altas.
A integração do diodo sugere uma inserção PWM simples que é opcional, mas pode ser usada se uma saída de onda senoidal modificada for incluída na atualização.
Adicionando MOSFETs em paralelo

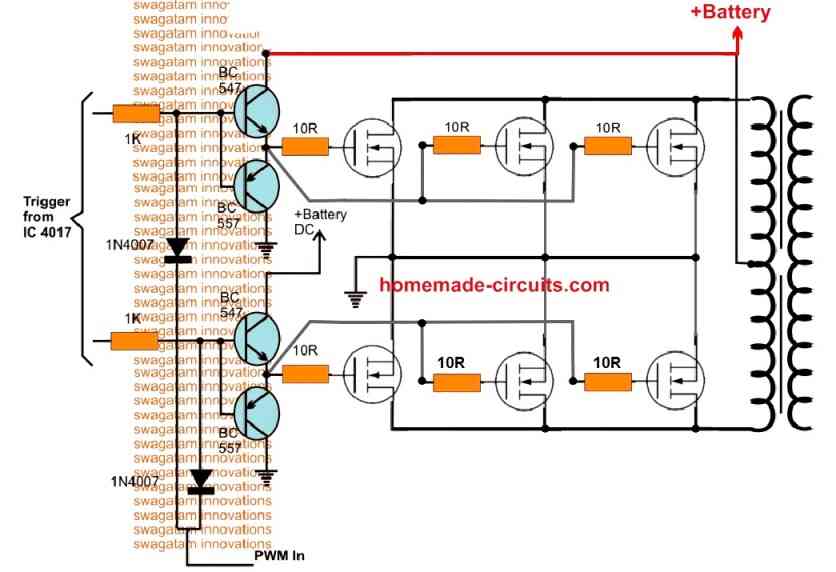

As idéias explicadas acima para atualizar um circuito inversor de baixa potência para uma versão de potência mais alta podem ser implementadas em qualquer nível desejado, simplesmente adicionando vários MOSFETs em paralelo.
Adicionar MOSFETs em paralelo é realmente mais fácil do que adicionar BJT em paralelo. Trata-se apenas de conectar todos os drenos e todas as fontes juntas e, em seguida, juntar todas as portas através de resistores individuais de 10 ohms.
Atualizando o transformador e a bateria
Os MOSFETs são como switches, o que significa que apenas atualizando os MOSFETs só reforçará a parte de comutação para lidar com maior potência e corrente. No entanto, para realmente atingir a alta potência de saída desejada, o transformador e a classificação da bateria também precisarão ser atualizados de acordo.
Por exemplo, se um inversor de 100 watts for atualizado para 500 watts, junto com os MOSFETs, a bateria Ah e a potência do transformador também precisará ser aumentada para os valores pretendidos 3 vezes ou mais.
As estratégias simples explicadas acima seriam suficientes para permitir que você atualize, modifique ou converta qualquer projeto de inversor de pequena ou baixa potência em um circuito de inversor de alta potência com as especificações de potência desejadas.
