O post explica um simples circuito de farol intermitente de LED que simula exatamente uma luz de farol rotativo da polícia, gerando pulsos alternados de efeito de iluminação repentinamente crescente e desvanecido no LED conectado. A ideia foi solicitada pelo Sr. Ankit Agarwal
Especificações técnicas
Você pode aconselhar sobre como fazer o seguinte circuito Um único circuito de LED piscando, no qual o flash do LED simula o do farol, ou seja, quando o LED pisca, primeiro ele brilha lentamente, depois com intensidade total e depois desaparece.
Isso dá o efeito de um farol giratório OU apenas como as luzes na cauda de uma aeronave. ser visualizado claramente para que possa ser um led smd de 1 watt.
Por favor, informe
Obrigado
O design

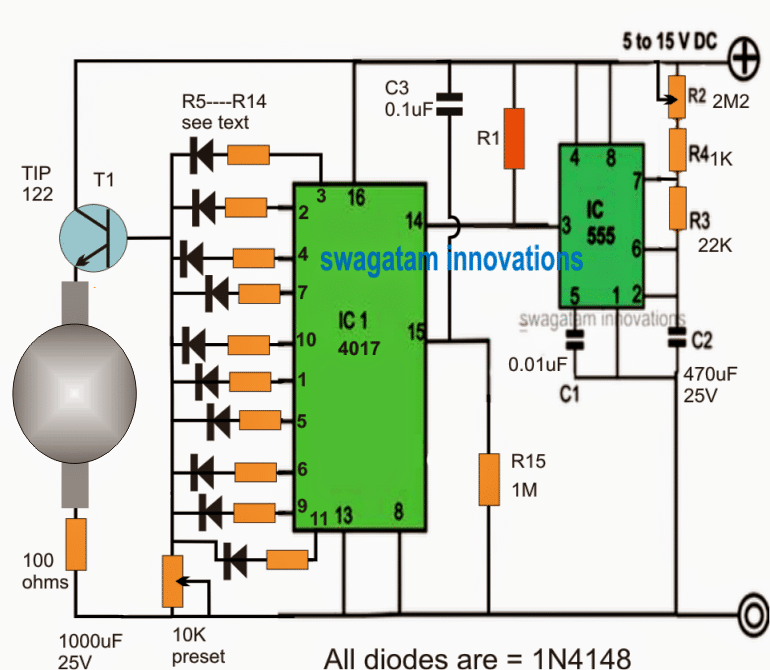

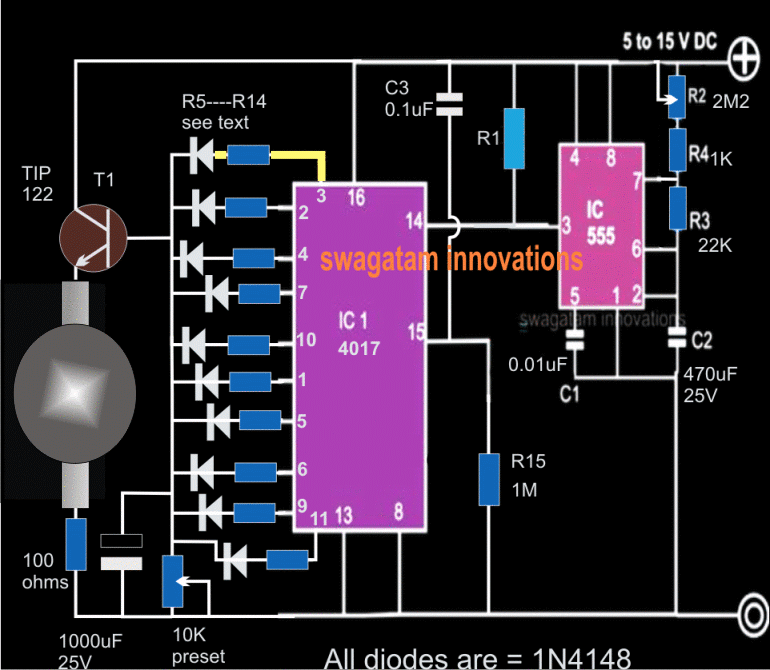

A ideia proposta de um único simulador de lâmpada de farol rotativo de LED pode ser implementada usando o circuito mostrado acima.
Aqui, o IC 4017 e o IC 555 juntos são configurados para gerar uma lógica alta de perseguição sequencial através das 10 pinagens do IC 4017.
O IC 555 é conectado como um astável padrão que alimenta o clock ou o sinal intermitente no pino 14 do IC 4017.
O IC 4017 responde a esses clocks e gera uma lógica alta de deslocamento em suas 10 saídas do pino 3 ao pino 11.
Essas pinagens são integradas através de diodos individuais, e o terminal comum pode ser visto conectado à base de um transistor TIP122.
Este transistor inclui um LED de 1 watt em seus pontos emissores de base, o que permite formar uma configuração de seguidor de emissor com o LED.
Isso significa que o LED será fornecido com um nível de tensão que pode ser quase igual à tensão base do TIP122 e, se isso variar, a alimentação do LED pode variar de acordo.
Os resistores conectados em todas as saídas mostradas do IC 4017 são selecionados com uma ordem crescente ou de forma a formar um divisor de potencial crescente com referência à resistência predefinida que pode ser vista na base e no terra do TIP122.
Portanto, à medida que o IC 4017 gera a sequência alta de deslocamento ou perseguição em suas pinagens, os resistores com referência ao valor de resistência predefinido geram uma diferença de potencial correspondentemente crescente ou decrescente na base do transistor TIP122.
Este efeito, por sua vez, permite que uma diferença de potencial variável se desenvolva ao longo do LED, que responde a isso e produz o efeito de aumento e decaimento repentino necessário e vice-versa no LED simulando uma luz de farol rotativo.
A velocidade em que isso acontece pode ser definida ou ajustada com a ajuda de R2.
A intensidade da luz no LED pode ser ajustada configurando adequadamente a predefinição na base do transistor TIP122.
Os valores do resistor através das pinagens do IC 4017 podem ser selecionados e trocados de acordo com a preferência do usuário para gerar diferentes efeitos intermitentes aleatórios com a devida experimentação.
Um efeito de simulação aproximado do circuito simulador de farol rotativo explicado acima usando LED pode ser testemunhado conforme indicado abaixo.

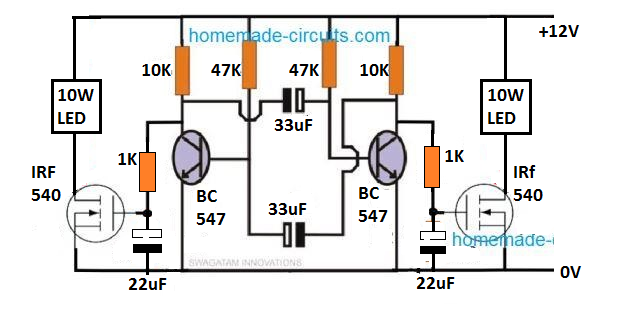

Uma alternativa mais fácil e barata para uma luz giratória de LED pode ser vista abaixo, embora o efeito possa não ser tão impressionante quanto o design acima.
Observe que você pode ter que brincar com os valores de 10K, 1K e do capacitor para obter o efeito de lâmpada giratório mais desejável do circuito acima.

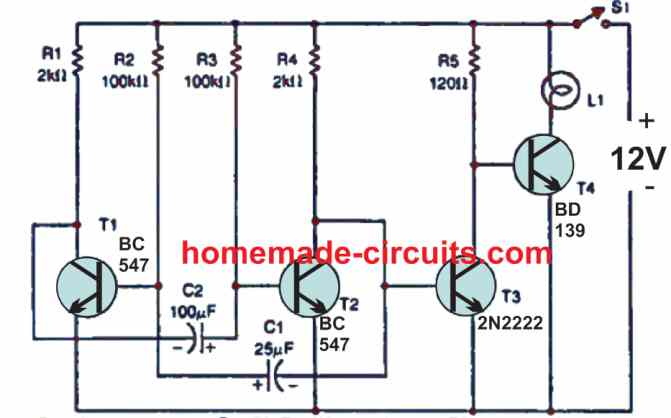

Pisca de Emergência Simples
O próximo pisca-luz de emergência pode ser usado para chamadas de socorro, durante um acidente de carro ou avaria do carro:
