Este circuito detector de sombra opera usando dois LDRs e detecta efetivamente a diferença entre os níveis de luz e aciona uma sirene de aviso sonoro alto.
Em circuitos que usam um único LDR (fotorresistente), a detecção pode não ser tão nítida quanto com dois LDRs discutidos aqui. Os detalhes operacionais do circuito detector de sombra podem ser estudados da seguinte forma:
Os elementos-chave deste circuito são os dois LDRs e o amplificador operacional ativo, que funciona como um comparador.
Operação do Circuito
Como pode ser visto no diagrama, as entradas do opamp são cuidadosamente balanceadas usando LDRs posicionados alternadamente nos trilhos de alimentação correspondentes em conjunto com os respectivos resistores.
Os dois resistores podem ser substituídos por presets para obter uma opção de ajuste fino e para garantir um equilíbrio ideal e uma lógica zero perfeita na saída do opamp.
Em situações de luz normal, sem sombra detectada (sem sombra), os dois LDRs são capazes de receber a mesma quantidade de luz na entrada de detecção do amplificador operacional, o que gera um nível lógico baixo na saída do IC.
Em um evento em que um dos LDRs (por exemplo R1) experimenta uma sombra ou menos luz que o outro (R4), faz com que a tensão na entrada inversora do opamp seja menor do que na contraparte não inversora, fazendo com que a lógica em a saída do IC para mudar para uma lógica alta.
A ação acima ativa o transistor Q1, que por sua vez ativa o LED e o relé. O LED permite adquirir um aviso visual enquanto o relé ativa um dispositivo de sirene.
De preferência, você pode querer colocar um diodo semicondutor (D1) em paralelo com o relé, conforme mostrado no diagrama, para proteger o transistor Q1 dos EMFs reversos do relé.

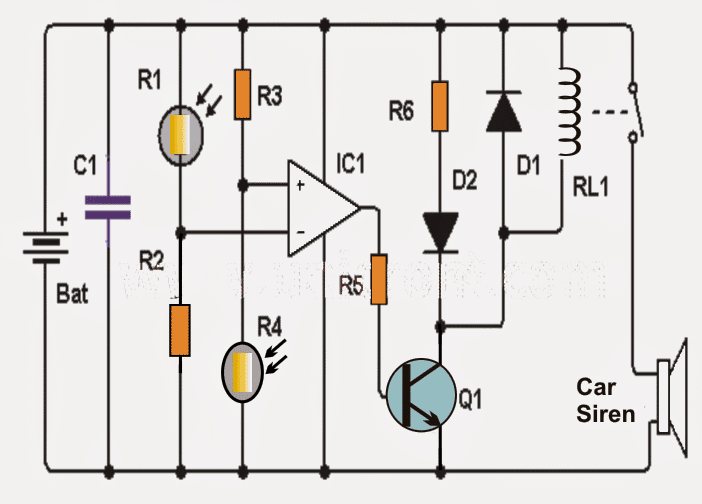

Diagrama de circuito
Coisas a serem notas:
– O circuito é alimentado por bateria de chumbo-ácido de 9 volts ou qualquer bateria SMF similar.
– Os LDRs devem ser colocados com uma separação de cerca de 3cm. para uma resposta ideal e para evitar disparos incorretos.
Lista de peças para o circuito detector de sombra proposto
– 1 Amplificador operacional: LM741 (IC1)
– 2 LDRs (fotoresistor / LDR) (R1, R2)
– 1 transistor NPN 2N2222 ou similar (Q1)
– 1 diodo 1N4007 (D1)
– 1 diodo LED vermelho (D2)
– Relé de 9 volts (RL1)
– Dois resistores de 10K (R3 e R4)
– 1 resistor de 1K (R5)
– 1 resistor 470 (R6)
– 1 capacitor de 100 nF (C1)
