Circuito de termostato simples usando transistores

O termostato eletrônico explicado aqui pode ser usado para controlar a temperatura ambiente, ligando e desligando adequadamente um dispositivo de aquecimento.

Por: RK Singh

Detalhes operacionais do termostato eletrônico

O circuito emprega um termistor NTC (coeficiente de temperatura negativo) como dispositivo sensor.

– Enquanto a temperatura ambiente permanecer superior ao valor prefixado pelo potenciômetro, o relé correspondente permanece inativo e o LED vermelho pode ser visto aceso.
– Caso a temperatura ambiente fique abaixo do valor ajustado, o relé é acionado e o LED verde acende.

O potenciômetro precisa ser cuidadosamente ajustado para obter os efeitos desejados.

Para ajustar o circuito do termostato do transistor proposto, o NTC é colocado dentro de um tubo de vidro e seus terminais são terminados através de fios longos para que possam ser colocados no local desejado para o sensoriamento necessário.

O circuito é configurado colocando o tubo de vidro do termistor junto com um termômetro de mercúrio dentro de um recipiente cheio de água gelada derretida, e no próximo procedimento é colocado à temperatura ambiente e finalmente próximo a um queimador de gás para implementar todos os níveis de configuração.

Em cada um dos casos acima mencionados, o ponto em que o LED verde apenas acende está localizado, manipulando suavemente o botão do potenciômetro em direção ao máximo e marcando-o com uma linha sobre o botão giratório para fazer as calibrações de temperatura relevantes, essas marcações são então devidamente rotulados com as respectivas temperaturas que são registradas simultaneamente no termômetro associado.

A operação do circuito é bastante direta e pode ser entendida avaliando cada transistor de corte e estados de disparo.

Enquanto a resistência NTC for muito alta (quando a temperatura ambiente for baixa) faz com que o transistor T1 entre em saturação, desde que o ajuste do potenciômetro permita isso.

Considerando a situação acima é habilitado os transistores T1 T2 T3 e T4 saturam e também acionam o relé.

O relé empregado pode ser de duplo contato e cada vez que é acionado são executadas duas operações, um par de contatos para comutar os LEDs e outro para acionar o aquecedor ou a carga desejada.

O capacitor C1 garante mudanças bruscas no valor do NTC.

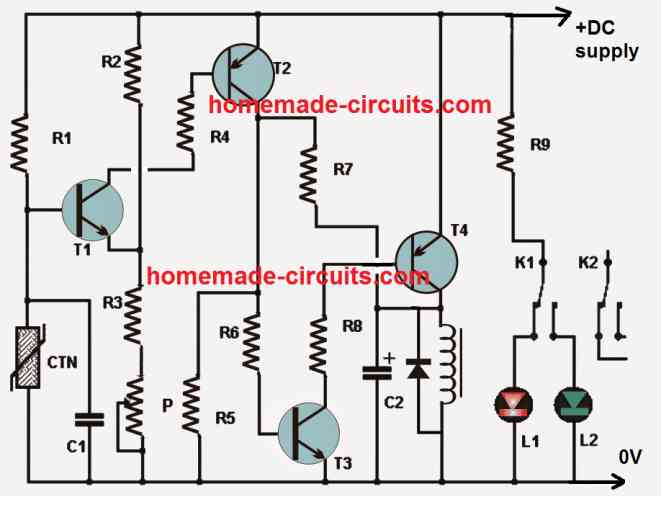

Diagrama de circuito

IMG 62428F891B012
CIRCUITO DE TERMOSTATO SIMPLES USANDO TRANSISTORES 3

Lista de materiais para o circuito do termostato do transistor acima:

– Resistores: R1, R4, R6: 10K, R2: 12K, R3: 6,8K, R5: 33K, R7: 470K, R8: 2,2K, R9: 560 ohms.
– Potenciômetro: Linear 10K.
– NTC: Coeficiente de temperatura negativo 10K.
– Capacitores: C1: 100nF, C2: 47uF, 10V (capacitor eletrolítico).
– LEDs: 1 vermelho, 1 verde
– Transistores T1 e T3: 2N2222, T2: 2N2907, T4: 2N2905
– Relé: 12V DPDT.
