Circuito de Lâmpada LED PIR Simples

Relacionados

O seguinte circuito de lâmpada LED PIR foi desenhado por mim para um dos seguidores deste blog Mr.Deepak a seu pedido.

O circuito é um driver de LED que responde à luz ambiente, bem como à presença de um humano, pessoa ou intruso, e varia sua iluminação de acordo, vamos saber mais.

Especificações técnicas

“Eu estava procurando acionar 20 LEDs de 0,06 watts.
Portanto, a tensão total de saída é de 12 a 17 volts e a corrente total é de 0,08 amperes
para acionar 4 strings de 5 LEDs cada
cada led é de 3,4 volts e 20 mA.
Você pode ajudar com isso?
Também gostaria de ter um sensor ambiente para ligar e desligar e um sensor de proximidade para mudar para brilho total se alguém se aproximar e mudar para metade ou 30% de brilho após 30 segundos.
Preciso disso para uso comercial. Eu preciso de um circuito simples e econômico. Tenho acompanhado o blog e tenho certeza que você conhece o assunto. Por favor volte para mim.”

Circuito de Lâmpada LED Controlado por PIR Simples

Antes de resolver a solicitação acima, vamos primeiro ver como podemos construir o projeto em sua forma mais simples usando um módulo PIR e alguns LEDs.

Folha de Dados do Módulo PIR

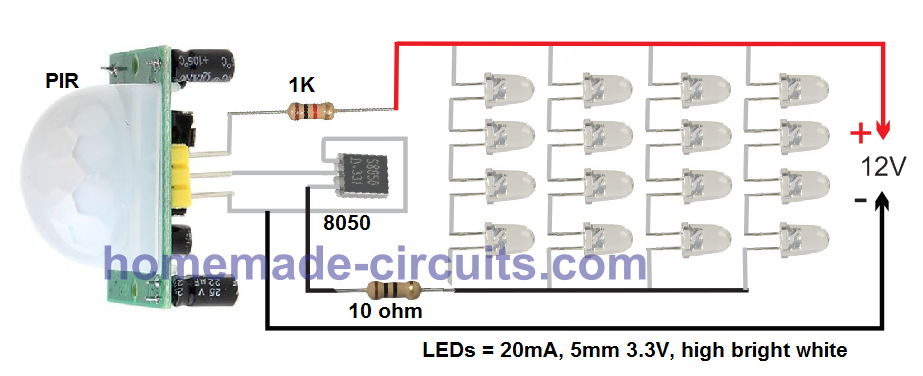

O circuito a seguir mostra um sensor PIR simples que ativa os LEDs conectados em resposta à presença de humanos dentro da área especificada.

CIRCUITO DE LUZ LED PIR SIMPLES

Como você pode ver, não usei nenhum regulador de tensão aqui, pois o 1K no positivo funciona bem para limitar a corrente e a tensão ao PIR. Isso também evita o resistor de base para o transistor.

Eu usei 16 LEDs, porém até 64 EDs podem ser usados.

Para a fonte de alimentação, você pode usar qualquer SMPS barato de 12V 1 amp

Lista de peças para o circuito acima:

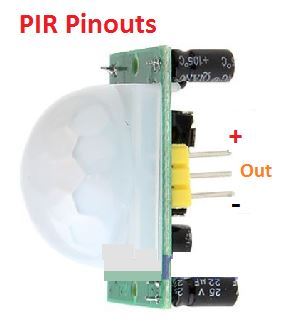

  • Módulo PIR – 1
  • 1K 1/4 watt – 1

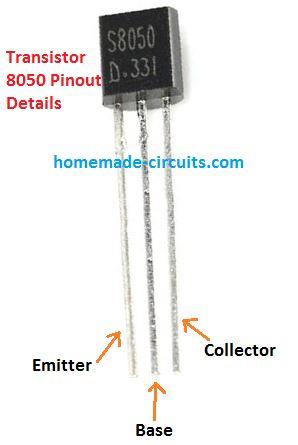

  • Transístor 8050 – 1
  • LEDs 5 mA, 20 mA, 3,3 V – 16 nos ou até 64 nos
IMG 6245A8E319502
CIRCUITO DE LÂMPADA LED PIR SIMPLES 13
IMG 6245A8E3400AF
CIRCUITO DE LÂMPADA LED PIR SIMPLES 14

Transição de intensidade de luz

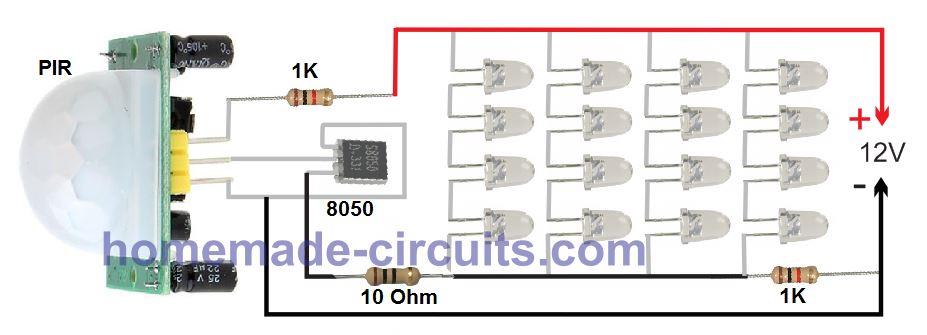

Conforme solicitado, a transição de luz de 30% na ausência de um humano pode ser implementada simplesmente adicionando um resistor de 1K ou algum outro resistor calculado com a linha negativa do LED conforme mostrado abaixo:

IMG 6245A8E371E79

Demonstração de vídeo

video is-provider-youtube wp-embed-aspect-16-9 wp-has-aspect-ratio">
YouTube video

Projeto # 2

Os próximos dois circuitos de luz LED com sensor baseado em PIR são semelhantes, mas também possuem um recurso adicional de detectar as condições de luz ambiente. Portanto, os circuitos responderão com base se a luz atmosférica é suficientemente escura ou não e também se a premissa é ocupada por um humano.

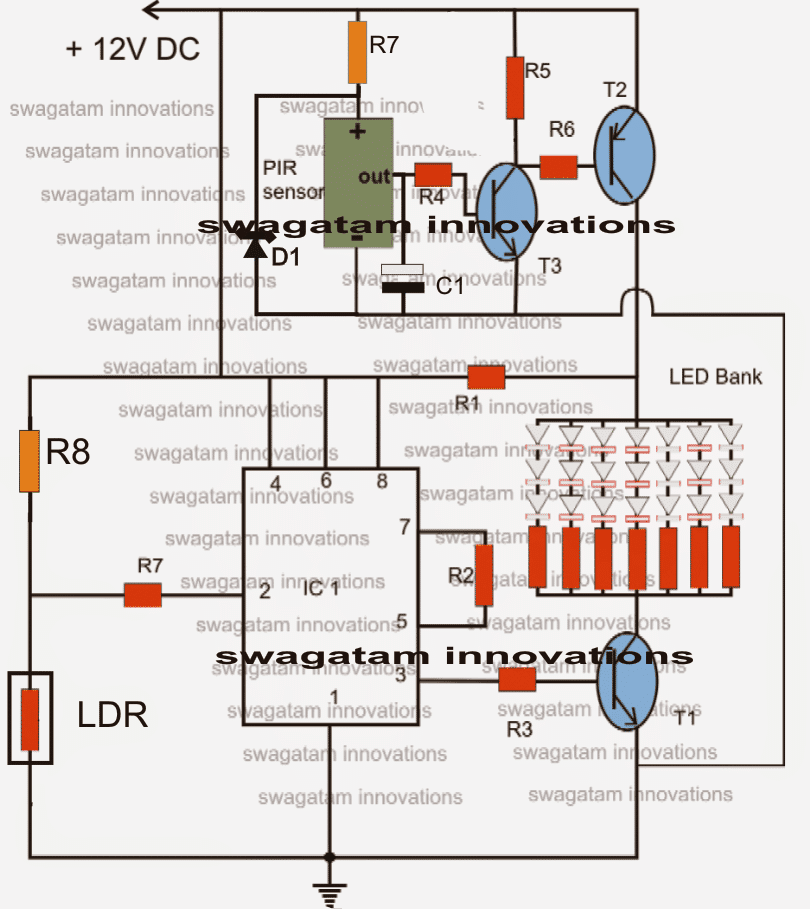

CIRCUITO DA LÂMPADA LED PIR
CIRCUITO DE LÂMPADA LED PIR SIMPLES 15

Vamos tentar entender o funcionamento do circuito da lâmpada LED baseado em PIR a partir dos seguintes pontos:

O IC 555 é configurado como comparador, os valores LDR e R8 são comparados para gerar uma saída apropriada.

Enquanto houver luz suficiente sobre o LDR, o pino 2 do IC permanece alto e isso também mantém o pino 3 de saída do IC alto.

A saída alta no pino 3 mantém o transistor e o LED ligados, até que a luz ambiente caia abaixo de um valor predeterminado definido por P1.

Isso significa que durante a noite ou na ausência de luz os LEDs também se apagam.

A seção superior é um circuito de sensor de proximidade. Os transistores T2 e T3 são configurados como amplificadores de alto ganho e são capazes de detectar tensões mínimas do sensor PIR.

Na presença de qualquer humano ou animal na vizinhança especificada, o PIR torna-se ativo e aciona T3, que por sua vez liga T2.

O T2 causa um curto-circuito instantâneo em R1, de modo que a tensão de alimentação atinge os LEDs diretamente em vez de via R1.

Esta situação ilumina a iluminação do LED, indicando a presença de um transeunte (conforme informado no pedido).

O capacitor C1, garante que o brilho do LED permaneça vivo por muitos segundos, mesmo após o PIR ser desativado.

Lista de peças

  • R1 = 100 Ohms,
  • R2,R4 = 100K,
  • R3,R5, R6 = 10K,
  • R7 (no IC 555 pino2) = 2M2,
  • R7 em PIR positivo = 10K
  • R8 = 2M2,
  • C1 = 470uF/25V
  • Resistores de LED = 100 Ohms cada,
  • T1, T3 = BC547,
  • T2 = BC557,
  • D1 = 4,7V zener
  • LDR = qualquer tipo padrão.
  • Sensor PIR = qualquer tipo padrão.
  • IC1 = 555

Circuito PIR Ativado por Escuridão

O circuito a seguir pode ser usado para detectar automaticamente a presença humana e ativar as luzes durante a noite.

CIRCUITO DE LÂMPADA PIR CONTROLADO POR ESCURIDÃO
CIRCUITO DE LÂMPADA LED PIR SIMPLES 16
