O circuito a seguir foi tirado de um livro eletrônico antigo, é realmente um pequeno circuito receptor de rádio de dois transistores muito bom que utiliza muito poucos componentes, mas é capaz de produzir saída em um alto-falante e não apenas em fones de ouvido.
Operação do Circuito
Como pode ser visto no diagrama de circuito fornecido, o design é o mais simples possível, apenas alguns transistores de uso geral e alguns outros componentes passivos para configurar o que parece ser uma pequena unidade receptora de rádio AM.
O funcionamento do circuito é bastante básico. A bobina da antena coleta os sinais de MW presentes no ar.
O aparador define e sintoniza a frequência que precisa ser passada para o próximo estágio.
O próximo estágio que compreende T1 funciona como um amplificador de alta frequência, bem como um demodulador. T1 extrai o áudio dos sinais recebidos e o amplifica até certo ponto para que possa ser alimentado para o próximo estágio.
O estágio final emprega o transistor T2 que funciona como um simples amplificador de áudio, o sinal demodulado é alimentado na base do T2 para posterior amplificação.
T2 amplifica efetivamente os sinais para que se torne audível no alto-falante conectado alto e claro.
O emissor do T1 foi configurado como um link de feedback para o estágio de entrada, esta inclusão melhora muito o desempenho do rádio tornando-o mais eficiente ao identificar e amplificar os sinais recebidos.

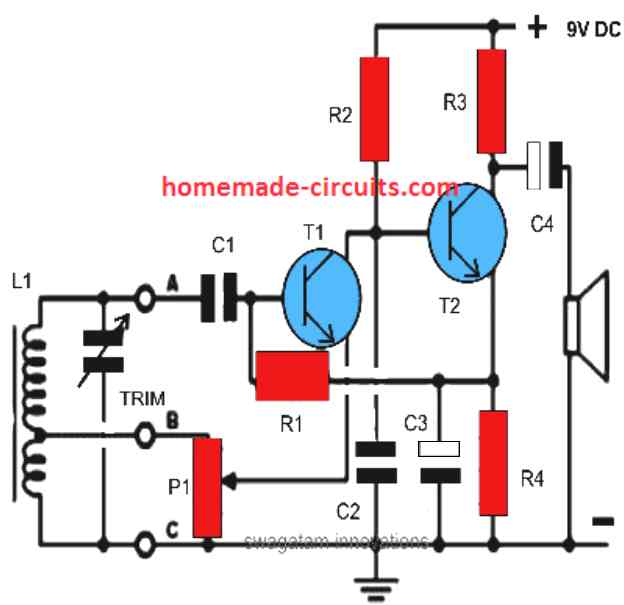

Diagrama de circuito
Lista de peças para um receptor de rádio simples de 2 transistores com alto-falante
- R1 = 1M
- R2 = 22K
- R3 = 4K7
- R4 = 1K
- P1 = 4K7
- C1 = 104
- C2 = 470pF
- C3,C4 = 10uF/25V
- T1 = BC547
- T2 = 8050 ou 2N2222
- L1 = bobina de antena MW comum
- SPEAKER = fone de ouvido pequeno 10k
- TRIM = GANG comum
Bobina de antena MW na haste de ferrite (L1)

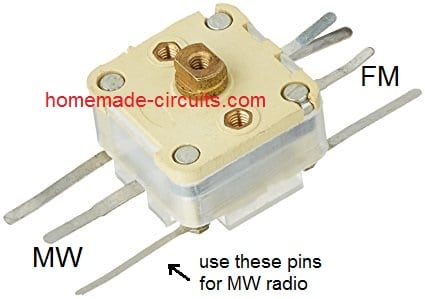

Use o seguinte tipo de condensador GANG para o Trimmer (use o pino central e qualquer um dos pinos de saída do lado MW)
Circuito Receptor MW Simples de Alto Desempenho
Uma versão melhorada do rádio de ondas médias acima pode ser estudada nos parágrafos seguintes. Uma vez construído, pode-se esperar que funcione imediatamente sem problemas.
O receptor MW funciona com quatro transistores.
O primeiro transistor é configurado para funcionar no modo reflexo. Isso ajuda apenas um transistor a fazer o trabalho de dois transistores, o que resulta em um ganho muito maior do design.
A eficiência de trabalho pode não ser tão boa quanto a de um superhetrodino, mas é suficiente para uma boa recepção de todas as estações locais.

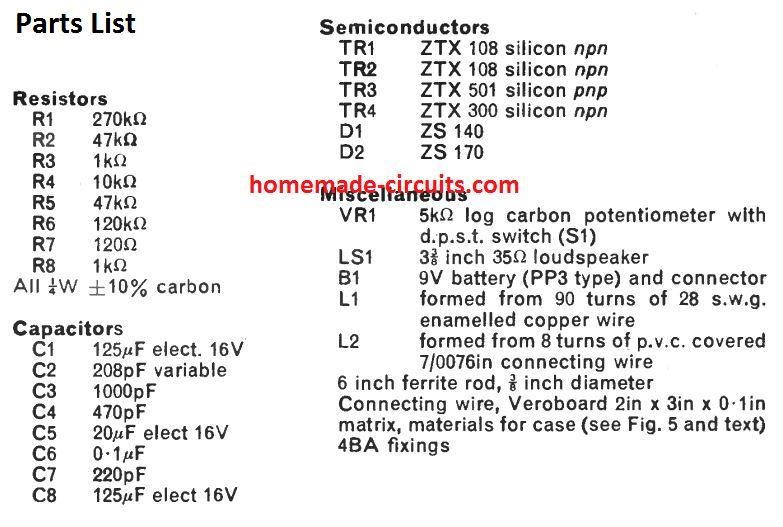

Os transistores podem ser BC547 e BC557 para o NPN e o PNP respectivamente, enquanto o diodo pode ser 1N4148.

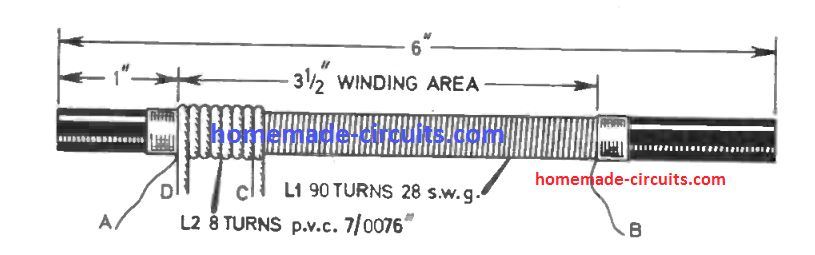

A bobina da antena pode ser construída usando os seguintes dados:
A bobina da antena da haste de ferrite capta a frequência AM através da rede sintonizada de C2, L1. O sinal AM sintonizado é alimentado ao primeiro transistor TR1 via L2.
Isso permite uma correspondência correta da entrada de alta impedância de C2, L1 com a entrada do transistor, sem causar qualquer deterioração do sinal sintonizado.
O sinal é amplificado por TR1 e é alimentado ao estágio detector feito usando o diodo DI.
Aqui, uma vez que o capacitor C4 de 470pF responde com uma impedância menor à rf de entrada (frequência de rádio) do que a resistência de 10 kilohm R4, implica que o sinal agora é forçado a entrar através do capacitor C4.
Isso filtra o elemento de áudio no sinal após a detecção de D1 e é enviado através do estágio R2, L2 para a base de TR1.
C3 elimina qualquer forma de RF perdida.
O próximo é C4, que oferece uma alta impedância ao sinal em comparação com R4, que solicita que o sinal se mova para a base TR2.
Amplificador de áudio
Os transistores TR2, TR3 e TR4 funcionam como um amplificador push-pull.
TR3 e TR4 se comportam como um par de saída complementar, enquanto TR2 funciona na forma de um estágio de driver.
O sinal de áudio puro extraído de TR1 é amplificado por TR2. Os ciclos positivos amplificados do sinal de áudio alimentam o TR4 através de D2 enquanto os ciclos negativos são enviados através de TR3.
Os dois sinais são eventualmente combinados de volta usando C7 após a conclusão do processo de amplificação. Isso finalmente produz a música MW de áudio de saída necessária pelo alto-falante LS1
O próximo receptor MW ou AM é realmente tão fácil que é necessário um gasto muito pequeno para sua construção, e como apenas algumas peças são empregadas, é ideal para um mini receptor de rádio, que acomoda sem esforço dentro de um bolso de camisa.
Mesmo assim, oferece uma recepção muito boa de estações de rádio próximas, sem necessidade de antena externa ou fio terra.

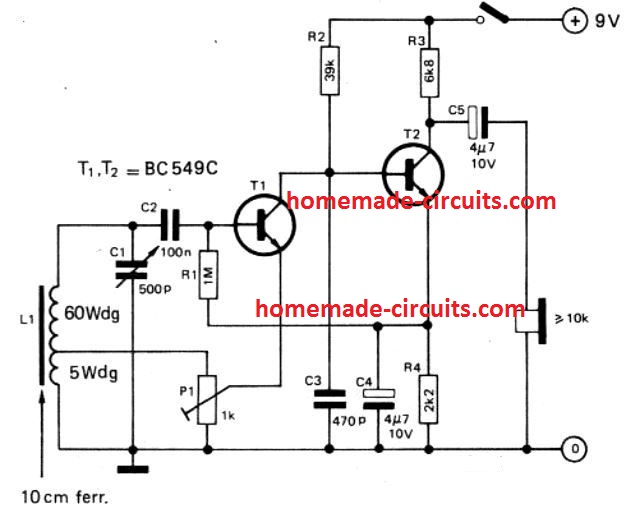

O funcionamento do receptor é extremamente simples. O transistor T1 funciona como um amplificador e detector de RF com feedback regenerativo (positivo). O nível de feedback e, portanto, a sensibilidade do receptor MW, podem ser manipulados pela variação de P1.
Embora a saída para a base de T1 seja obtida diretamente da seção superior do circuito sintonizado L1/C1, em vez de através de um enrolamento de acoplamento, a impedância oferecida por T1 é suficiente para garantir que o circuito ressonante seja apenas suprimido.
Como o ganho de corrente de T1 diminui no lado de frequência mais alta do espectro, enquanto a impedância de entrada aumenta, o ganho deste estágio continua relativamente consistente em todo o espectro, de modo que normalmente não é essencial ajustar P1 muitas vezes.
A detecção do sinal acontece no coletor de T1 e a impedância de saída deste estágio T1 e C3, limpa a porção rf do sinal retificado. T2 fornece amplificação adicional do sinal af para operar o fone de ouvido de cristal conectado.

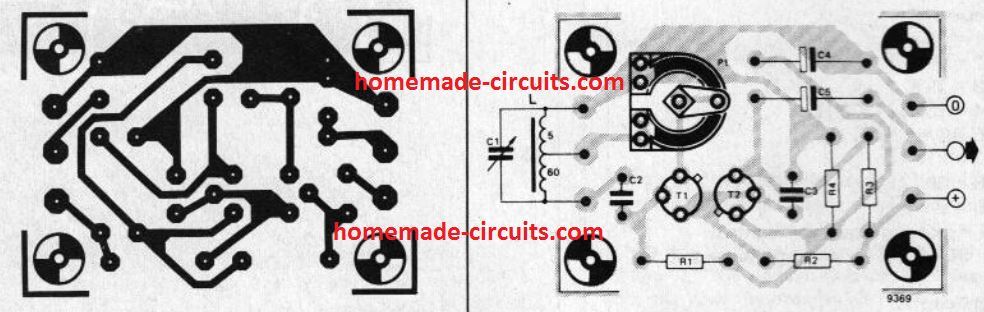

Layout de PCB e detalhes de construção
Construção Um layout de PCB extremamente simplificado é mostrado abaixo para o receptor AM proposto. L1 deve ser posicionado o mais próximo possível da superfície do PCB para evitar problemas de oscilação.
Indivíduos que desejam miniaturizar ainda mais o layout podem tentar diminuir as medidas da barra de ferrite e adicionar mais número de enrolamentos para obter a mesma indutância, enquanto no caso de L1 ser construído menor, uma antena externa pode ser necessária, o que poderia ser conectado no terminal superior de L1 através de um capacitor de 4,7 p.
As dimensões propostas para L1 serão 65 voltas de fio de cobre esmaltado de 0,2 mm (36 SWG) sobre uma haste de ferrite de 10 mm de diâmetro e 100 mm de comprimento, com a derivação central saindo a 5 voltas da extremidade ‘terra’ da bobina da antena . C1 pode ser um pequeno (forte dielétrico) condensador de gangue de 500 pF, ou para obter sinais de uma única estação fixa apenas pode ser substituído por um capacitor permanente de valor um pouco menor que o necessário em paralelo com um trimmer de 4 a 60 pF.
Isso pode possibilitar que as dimensões do receptor de rádio MW sejam minimizadas adicionalmente. Por último, mas não menos importante, a corrente de trabalho do receptor é incrivelmente mínima (cerca de 1 mA) para que provavelmente funcione por muitos meses com uma bateria PP3 de 9 V.
Capturando sinais de rádio AM indesejados

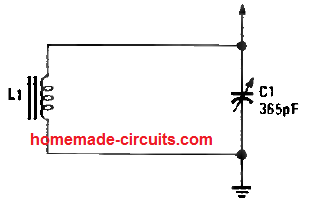

O circuito mostrado abaixo é um circuito de interceptação de sinal AM ajustável que pode ser controlado para recuperar sinais AM indesejados e canalizar o restante para o receptor. O indutor L1 é usado como uma bobina de antena loopstick de transmissão, enquanto o capacitor C1 é definido para sintonia. Você pode facilmente obter esses componentes de um rádio antigo.
Se o sinal de interferência vier do lado de frequência mais baixa da banda de transmissão, você precisa definir o slug de L1 em torno de ¾ do caminho na bobina e ajustar C1 para uma saída de sinal mínima na frequência de interferência. Uma vez que a frequência da estação interferente esteja próxima da extremidade superior da banda, regule o slug até o final da bobina e sintonize C1 até obter um sinal mínimo.
Pode acontecer que algum sinal de transmissor indesejado, além de ondas típicas do tipo de transmissão AM, possa entrar no circuito do tanque. Quando isso acontecer, você deve descobrir a frequência do transmissor e escolher um arranjo de bobina/capacitor que ressoe nessa frequência. Em seguida, conecte essa combinação aos esquemas acima.
Extrator de sinal AM
O projeto a seguir é um circuito seletivo de frequência que pode ser substituído por um tanque LC discutido acima. Quando o sinal esperado pode ser detectado, mas mascarado com ruído, este circuito faz as tarefas de ‘desmascaramento’ e entrega o sinal ao receptor através do circuito do tanque.
Quando o sintonizador está aumentando o nível necessário para a frequência, ele também está suprimindo todos os outros sinais fora de sua banda passante. Você pode facilmente usar a mesma combinação de valores para o capacitor e a bobina, conforme descrito acima.
Outros tipos de antenas e circuitos seletivos podem ser avaliados através da entrada deste circuito tanque. Um grande loop sintonizado fornecerá ao circuito uma opção para ajudar a reduzir um sinal de interferência que chega de diversas direções. Se não houver espaço para um grande loop, você pode optar por uma bobina de ferrite grande e sintonizada como substituição e manter seu recurso.

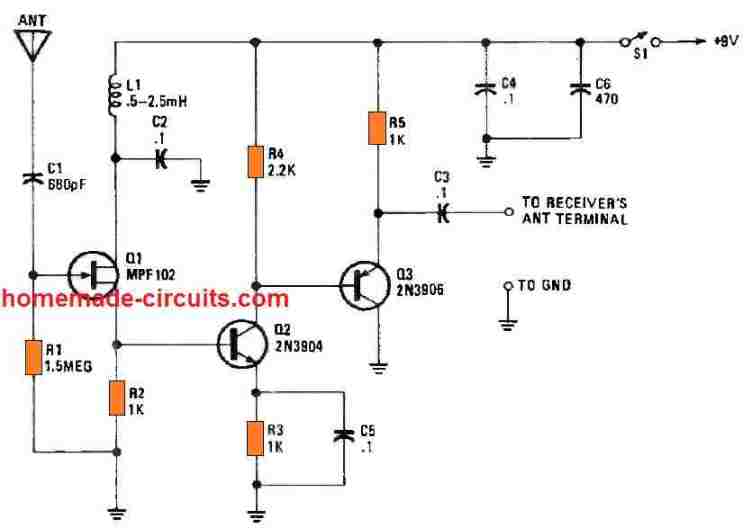

Circuito de reforço AM
Os circuitos do sintonizador de sinal AM acima podem ser efetivamente conectados com o circuito de reforço de sinal abaixo para criar um sistema de antena aprimorado para qualquer rádio AM.
Você só precisa conectar o lado da ponta da seta dos circuitos LC explicados acima com a porta do FET Q1 no circuito mostrado abaixo.

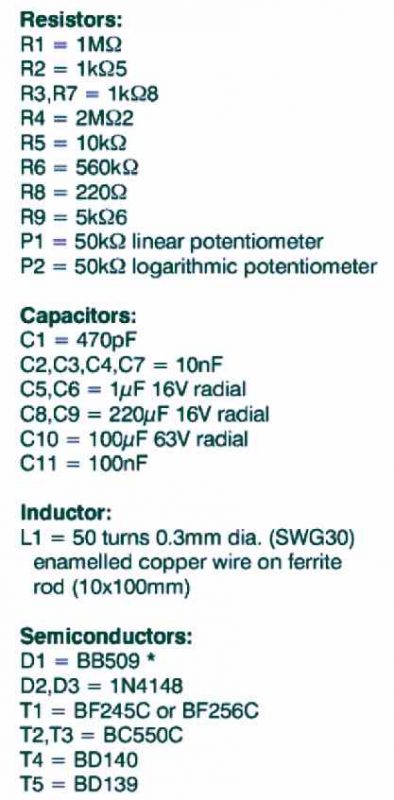

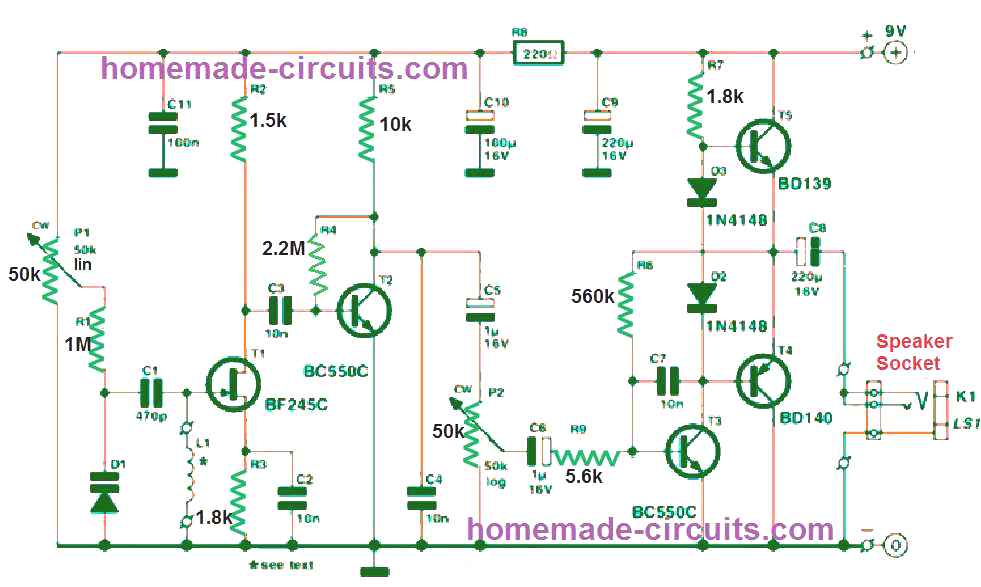

Receptor TRF MW

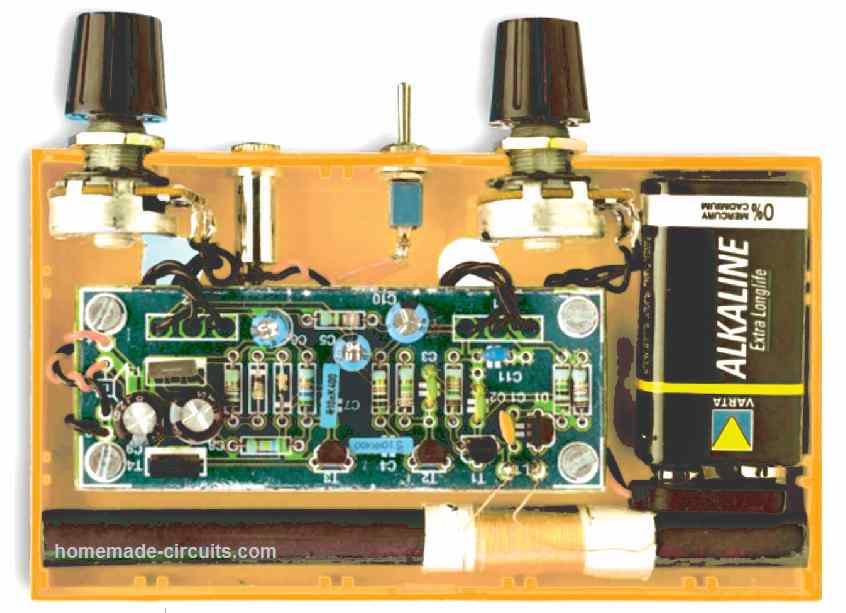

Imagem do Protótipo do Receptor TRF Construído
A bobina da antena L1, o capacitor C1 e o diodo D1 formam o circuito receptor TRF MW ou o estágio do circuito receptor sintonizado principal. C1 é um diodo varicap cuja capacitância varia dependendo da tensão através dele. Quando o P1 é variado, causa uma variação de tensão em C1, que por sua vez causa a sintonia do receptor e captura várias frequências de rádio dependendo da ressonância formada pelo C1 e L1.
Portanto, o P1 variado do circuito receptor TRF permite selecionar as estações desejadas das bandas de MW de entrada disponíveis.
T1 e T2, juntamente com as partes associadas, formam os estágios demodulador e pré-amplificador, onde T1 desmodula a frequência sintonizada ressonante do estágio L1/C1, de modo que apenas a seção de áudio pode passar enquanto as outras tensões indesejadas são bloqueadas.
Este sinal de áudio sintonizado é alimentado ao estágio de pré-amplificador formado por T2 e as partes associadas.
O áudio do rádio pré-amplificado é enviado para a base do T3 via P2 e C6. P2 ajuda a definir o volume da saída e, portanto, funciona como um potenciômetro de controle de volume.
O transistor T3 amplifica ainda mais o sinal de áudio e o encaminha para o estágio amplificador de potência construído em torno dos transistores T4 e T5.
Os estágios T4 e T5, juntamente com o outro componente associado, formam um pequeno amplificador transistorizado de 1 watt que amplifica suficientemente os sinais de áudio TRF e os alimenta no alto-falante conectado.
A saída de rádio MW sintonizada é assim reproduzida de forma eficaz no alto-falante alto e claro.

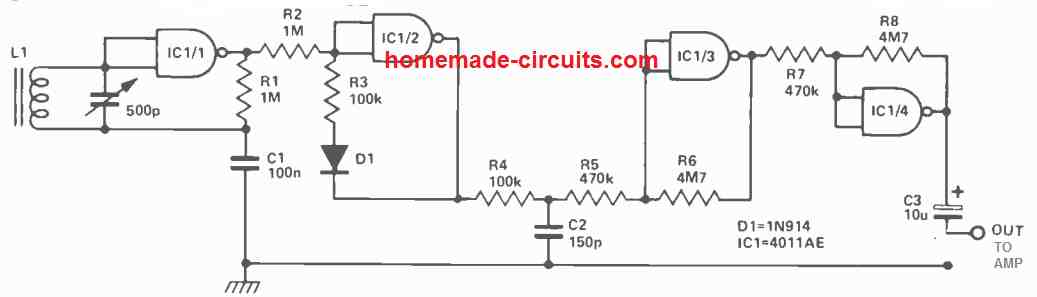

Circuito de Rádio MW usando IC 4011
O circuito demonstrado abaixo pode ser usado como um simples receptor MW estruturado em torno do 4011 CMOS IC. As quatro portas dentro do pacote 4011 IC são configuradas como amplificadores lineares conectando suas entradas uma após a outra e criando um feedback negativo.
A bobina da antena L1, pode ser construída enrolando firmemente 80 voltas de fio de cobre esmaltado 22 SWG sobre uma haste de ferrite de 3/8″ de diâmetro, e isso funciona como a bobina de captação. é referenciado à terra na frequência de rádio por C1.
A alta impedância de entrada, oferecida pelo IC1/1, fornecida ao circuito do tanque garante que o fator de amortecimento seja mantido no mínimo, o que faz com que o circuito receptor de MW seja altamente seletivo. A saída do IC1/1 gera um sinal de RF amplificado que é transferido para o IC1/2 para a função de detecção.
A frequência de RF indesejada gerada na saída do detector é eliminada pelo filtro passa-baixa criado pelo resistor R4 e pelo capacitor C2. O sinal de áudio de saída é posteriormente fornecido a um amplificador construído em torno de IC1/3 e IC1/4.
O consumo de corrente dos circuitos de rádio MW é de cerca de 10 mA enquanto alimentados por uma fonte de 9 V.
Lembre-se de que o IC usado neste projeto deve ser um 4011AE e não o 4011B cujo circuito de proteção de entrada pode proibi-lo de funcionar no modo linear.
