O circuito de proteção do obturador da loja discutido aqui protege sua loja quando o obturador está fechado, ou seja, à noite, se um intruso tentar quebrar o obturador, o piezo detecta a vibração e o relé é acionado ao qual uma lâmpada de 230 volts pode ser conectada, o que faz com que o intruso pensa que alguém está dentro ….. mas ele não sabe que foi enganado por você!
Você também pode usar este circuito para várias aplicações, como sensor de choque ou pode instalá-lo em sua casa para sentir a batida da porta e a campainha (se a campainha estiver conectada ao circuito). Também pode ser usado para fins de proteção de automóveis. . .
DESCRIÇÃO DO CIRCUITO:
O circuito usa um sensor piezoelétrico para detectar as vibrações. Normalmente, os piezos produzem uma tensão de alguns milivolts a 1 volt. Mas esta tensão não pode ter nenhum uso para o nosso propósito. Tem que ser ainda mais amplificado. Portanto, os quatro transistores são usados aqui para amplificar essa tensão.
O sinal amplificado é alimentado ao pino 2 do IC555 como entrada de disparo. Ele por sua vez faz a saída do IC, ou seja, pino 3 do IC e isso aciona o relé e o buzzer (opcional).
A saída do IC permanece alta por um tempo predefinido e após esse período de tempo, a saída fica baixa e o relé e a campainha são desligados.
Este período de tempo pode ser variado reduzindo ou aumentando o valor do capacitor que está no pino 6,7 e pólo negativo da fonte DC.
Um capacitor de 220uf (micro farads) pode ser usado aqui. Seu valor pode ser variado para obter o intervalo de tempo desejado. A sensibilidade do circuito pode ser ajustada usando a predefinição de 2M. Tome cuidado ao soldar piezo, pois é sensível.
O circuito de proteção do obturador da loja funciona em qualquer tensão de 6 a 12v, mas não se esqueça de usar o relé que corresponde à classificação de tensão.

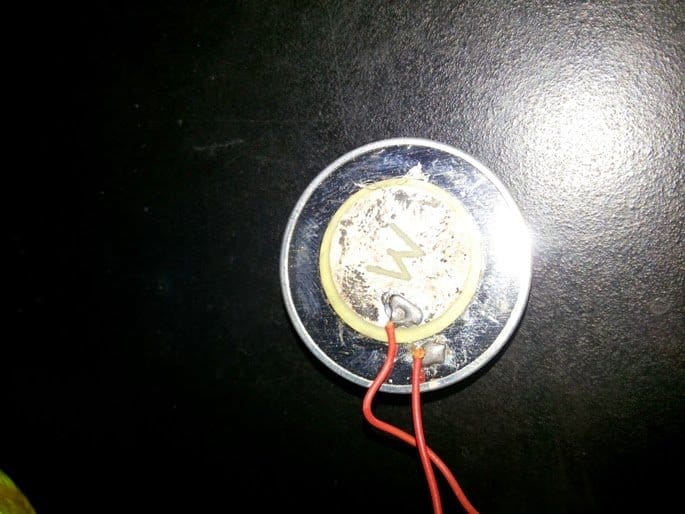

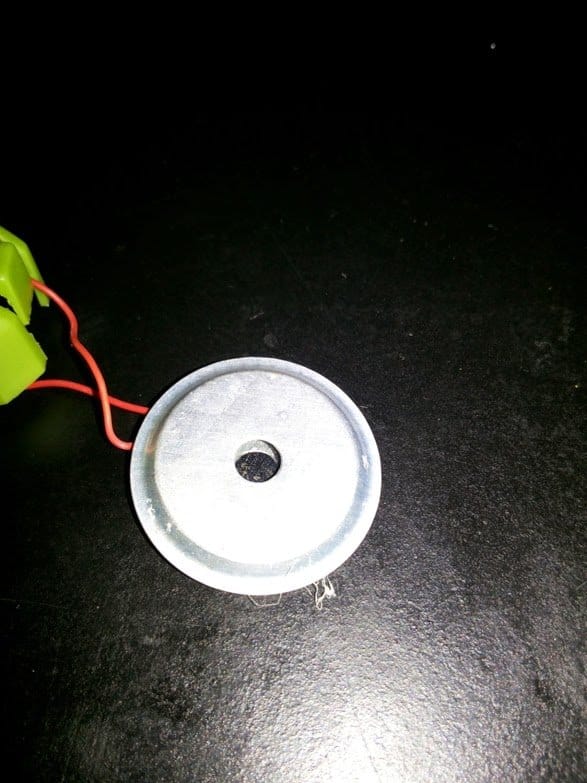

CONSULTE O DIAGRAMA DO SENSOR ELÉTRICO PIEZO E CONECTE O FIO MÉDIO DO PIEZO AO NEGATIVO DE C1 E O OUTRO FIO DE PIEZO A DC SOURCE NEGATIVE.
INSTRUÇÕES DE FIXAÇÃO:
Você pode usar um transformador de 0-12v para ligá-lo ou, no caso de automóveis, conectá-lo à bateria diretamente usando um SWITCH para ligar e desligar o circuito.
E conecte a buzina do carro/bicicleta à bateria usando os contatos do relé como interruptor. Quando alguém movimenta a moto ou tenta roubar gasolina ou algo de uma moto, ela sente a vibração e dá uma buzina contínua por um tempo fixo predeterminado, conforme definido pelos valores de R5 e do capacitor eletrolítico série.
Você pode usar uma campainha se não quiser conectá-la à buzina. Se você estiver usando isso para um obturador de loja, você pode conectar os contatos do relé a uma lâmpada de 230VAC e fixar a lâmpada fora do obturador.
Você pode montar o circuito e colocá-lo em um invólucro de plástico com furos para que os fios do sensor e da fonte de alimentação cheguem ao circuito.

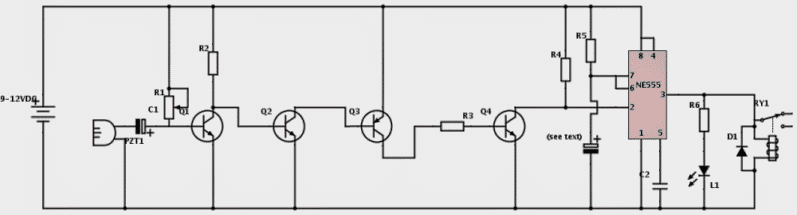

Diagrama de circuito
Escrito e enviado por: SS kopparthy
LISTA DE PEÇAS:
- IC-NE555,
- R1- pré-ajuste de 2 meg,
- R2- 10K,
- R3-1K,
- R4-10K,
- R5- 1Meg,
- R6- 470ohms,
- C1- 2,2uf, 35v,
- C2- 0,1uf,
- Q1, Q2, Q4-2N4401,
- Q3- 2N4403,
- L1- led vermelho,
- PZT1- sensor elétrico piezo,
- D1-1N4148,
- Relé- (conforme a tensão da fonte de alimentação),
- Fonte de alimentação – 9v-12v.
