Circuito simples de walkie-talkie

O artigo explica um circuito de walkie talkie simples que pode ser facilmente construído por qualquer amador e usado para se comunicar entre salas ou andares ou simplesmente para se divertir com vizinhos e amigos. O alcance desse sistema é de cerca de 30 metros.

Um  walkie-talkie , também comumente conhecido como transceptor de mão, é um pequeno transceptor de rádio bidirecional portátil, que permite a comunicação de voz através de uma distância radial especificada sem usar conexões físicas de fio entre os dispositivos.

A pesquisa inicial sobre o conceito de walkie talkie durante a era da 2ª Guerra Mundial, foi creditada de várias maneiras a Donald L. Hings, Alfred J. Gross e especialistas em engenharia da Motorola.

Os walkie-talkies foram fornecidos inicialmente para uso na infantaria e logo também se tornaram indispensáveis ​​na artilharia de campo e unidades de tanques.

Devido à sua excelente capacidade de comunicação sem fio, essas unidades rapidamente se tornaram populares entre as massas e se tornaram um produto comercial para vários fabricantes.

Operação de Circuito

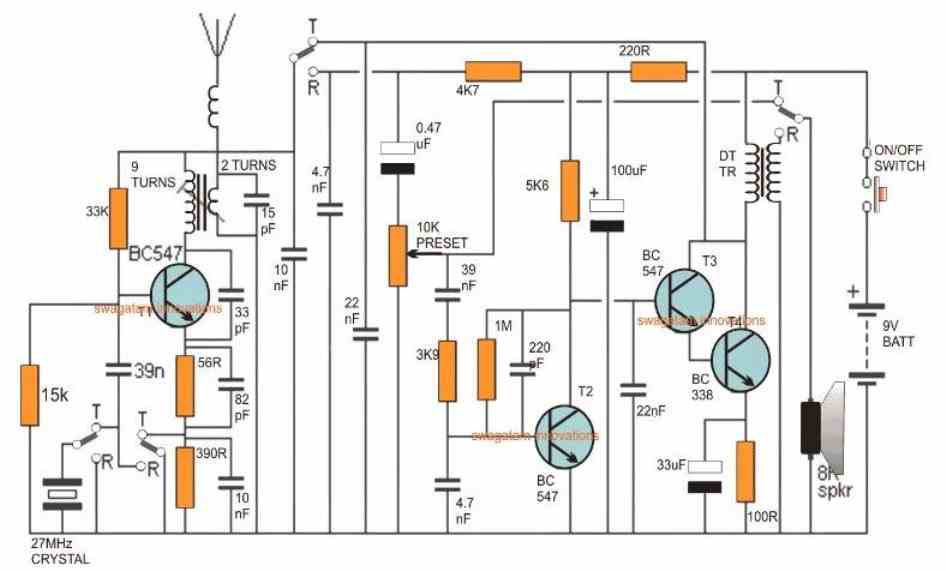

A figura mostra um circuito transistorizado de quatro estágios que se comporta tanto como uma unidade transmissora quanto como uma receptora, tornando o projeto muito econômico e versátil.

Uma chave comum de “4 pólos de duplo alcance” serve bem ao propósito de transformar a unidade em um transmissor ou receptor enquanto se comunica com outro conjunto transmissor / receptor idêntico.

Como pode ser visto no diagrama, três transistores são diretamente acoplados para fazer um estágio de amplificador de áudio configurado para operar com um ganho significativamente alto.

O primeiro transistor funciona como um pré-amplificador que puxa os sinais de voz dos minutos para um nível mais alto e alimenta o próximo estágio Darlington de alto ganho, que amplifica ainda mais as frequências de áudio recebidas e as despeja no primário de um transformador de driver.

Como funciona o driver transformador

O transformador do driver aumenta o nível dos sinais de forma que se torna claramente audível no alto-falante conectado.

O alto-falante pode ser recuperado de um antigo rádio transistorizado pequeno ou de um telefone fixo (fone de ouvido).

O alto-falante no design mostrado está configurado de uma maneira interessante. Dependendo da posição do interruptor do walkie-talkie, o alto-falante funciona como um reprodutor de som quando está no modo receptor e como um microfone super dinâmico quando o interruptor é alternado no modo transmissor.

Enquanto o alto-falante está sendo usado como um reprodutor de som ou simplesmente no modo receptor, o primeiro transistor atua como um receptor de sinal, captando o áudio através do resistor de carga 4k7 por meio do capacitor de 0,47uF.

Os sinais então têm que passar por um estágio de controle de volume conectado para finalmente alcançar o estágio de amplificador de três transistores discutido acima.

No entanto, enquanto o circuito de walkie talkie proposto é invertido no modo de transmissor, o alto-falante é montado bem na entrada do estágio do amplificador, de modo que a voz falada atinge o diafragma do alto-falante e é amplificada pelo mesmo estágio do transistor.

Este sinal de voz amplificado é agora aplicado na forma de tensão de alimentação para o circuito no modo de transmissor. A chave também garante que o cristal de 27 MHz seja conectado ao primeiro estágio enquanto o ganho do transistor é aumentado eliminando o resistor de 390 ohms e usando um resistor de 59 ohms no emissor do transistor.

No modo de transmissor, o transformador de alto-falante secundário agora não tem conexão com a função de aumento de tensão, em vez de simplesmente agir como um indutor em série para acoplar a saída do amplificador de áudio com o trilho de alimentação e para enviar o sinal através do enrolamento para o estágio do transmissor na forma de uma tensão de alimentação flutuante.

Como o sinal acima testemunha uma ascensão e queda em resposta à voz falada, o ganho do primeiro estágio do transistor é forçado a mudar correspondentemente, o que por sua vez resulta em uma amplitude variável para as ondas portadoras transmitidas por este estágio sobre a antena conectada.

Assim, a voz falada agora é convertida em um sinal RF 27 MHz modulado em amplitude (AM), que pode ser captado por outra unidade idêntica colocada nas proximidades pelo mesmo motivo.

Mini circuito walkie-talkie portátil

Lista de Peças

Todos os resistores são 1/4 watt 5% CFR

100 ohm – 1
220 ohms – 1
5,6K – 1
4.7K – 1
3.9K – 1
1M – 1
15K – 1
33K – 1
56 ohms – 1
390 ohms – 1
10 k predefinido – 1

Capacitores eletrolíticos

33uF / 25V
100uF / 25V

Disco de cerâmica capacitores

0,47uF – 1
22nF -2
220pF- 1
4,7nF – 2
10nF – 2
82pF – 1
33pF – 1
15pF – 1
39nF – 1

Transistores

BC547 – 2
BC338 – 1

Diversos

Cristal 27MHz – 1

Chave tripla de três pólos TPTT – 1
transformador de áudio – 1
alto-falante pequeno 8 ohm 1 watt – 1
bateria de 9 V – 1
indutor conforme explicado abaixo

Como enrolar a bobina da antena

A bobina associada ao coletor T1 (BC547) é a bobina da antena. É construído sobre uma bobina de indutor variável pronta (veja a imagem abaixo) com um diâmetro aproximado de 3 mm e cerca de 7 a 10 mm de altura.

1590433795 61 circuito simples de walkie talkie projetos de circuitos domesticos

O fio usado é um cobre superesmaltado de 0,3 a 0,5 mm.

Comece com as 9 voltas primárias primeiro, diretamente neste vento as 2 voltas secundárias.

A bobina em série com a antena é uma bobina de núcleo de ar simples, feita enrolando 5 voltas de 0,3 mm com 5 mm de diâmetro.

Como enrolar a bobina do alto-falante

Você pode usar um pequeno transformador de áudio para o transformador de alto-falante mostrado ou, alternativamente, construí-lo enrolando cerca de 70 voltas para o primário (lado esquerdo) e 500 voltas para o secundário (lado do alto-falante).

O fio pode ser um fio de cobre superesmaltado de 0,2 mm enrolado em um parafuso de ferro de 3 polegadas de comprimento.

Como configurar o circuito

Depois de construir o circuito do walkie talkie explicado acima, é hora de verificar sua resposta alimentando-o com uma bateria PP3 de 9V.

Inicialmente, deixe os contatos da chave serem posicionados para ativar o estágio do transmissor.

Para saber se o transmissor está gerando as frequências de 27 MHz exigidas ou não, você primeiro precisará fazer um circuito de farejador de RF conforme explicado AQUI

LIGUE ambos os circuitos, posicione o circuito detector de RF acima a cerca de 10 polegadas de distância da antena do walkie-talkie e comece a ajustar o seu indutor variável suavemente usando uma chave de fenda isolada que normalmente é usada para ajustar aparadores GANG de rádio FM.

Se tudo for feito corretamente, você verá o LED do detector de RF brilhando intensamente em algum ponto do processo de ajuste.

Sele e cole o indutor variável nesta posição, e você pode assumir que seu walkie talkie está pronto para se divertir com seus amigos.

No entanto, você precisaria construir outro conjunto idêntico para trocar as conversas com o outro cara, caso contrário, uma única unidade não teria muita importância.

Qual é o alcance deste walkie talkie

O alcance deste walkie talkie de 27 MHz pode ser em torno de 1 Km, desde que os trimmers estejam corretamente ajustados e a antena seja longa o suficiente para a transmissão radial ampla.


FONTE

Nota: Este foi traduzido do Inglês para português (auto)

Pode conter erros de tradução

Olá, se tiver algum erro de tradução (AUTO), falta de link para download etc…

Veja na FONTE até ser revisado o post.

Status (Não Revisado)

Se tiver algum erro coloque nos comentários

Mas se gostou compartilhe!!!
