Este circuito automático de irrigação de plantas pode ser usado para detectar automaticamente a umidade do solo e acionar uma bomba de água quando o solo fica ressecado abaixo de um nível predeterminado (ajustável).
Operação do Circuito
O circuito é bastante simples e usa um único IC 555 como o principal componente ativo. Referindo-se ao circuito automático de irrigação de plantas mostrado abaixo, podemos ver que o IC 555 é conectado de uma forma completamente única e no modo mais rápido possível.
Aqui ele é configurado como um comparador e funciona melhor que um amplificador operacional porque o IC 555 possui amplificadores operacionais integrados que estão no mesmo nível de qualquer amplificador operacional único e também a saída de um IC 555 é capaz de absorver corrente suficiente para acionar um relé sem um estágio de driver de transistor.
As características acima tornam particularmente o design acima muito simples, de baixo custo e ainda muito eficaz com suas funções.
O pino 2 aqui se torna a pinagem de detecção do IC e é mantido no nível do solo via R2, que deve ser calculado de acordo com o limite de ativação da umidade do solo desejado.
Os pontos A e B podem ser vistos fixados dentro do solo que precisa ser monitorado para a irrigação automática pretendida da bomba d’água.
Enquanto os pontos A e B detectarem algum nível de umidade correspondente a um valor de resistência que pode ser inferior a R2, a saída do IC 555 é mantida baixa, o que por sua vez mantém o relé desativado.
No entanto, como o solo tende a ficar mais seco, a resistência através das sondas começa a ficar maior e em algum momento se torna maior que R2, criando um potencial abaixo de 1/3 da tensão de alimentação no pino 2 do IC555.
A situação acima instantaneamente faz com que o pino 3 do IC fique alto, acionando o relé conectado.
A ativação do relé liga a bomba de água que agora começa a bombear água para a área específica do solo através de um canal de distribuição de água.
À medida que isso acontece, o solo gradualmente fica mais úmido e assim que o nível predeterminado é atingido, as sondas imediatamente detectam a resistência mais baixa e revertem o pino de saída do IC # 3 para baixo novamente desligando o relé e a bomba de água consequentemente.
C1 garante uma ligeira histerese nas operações garantindo que o acionamento do relé não seja súbito ou abrupto, mas apenas comuta após detectar uma resposta genuína das condições do solo.

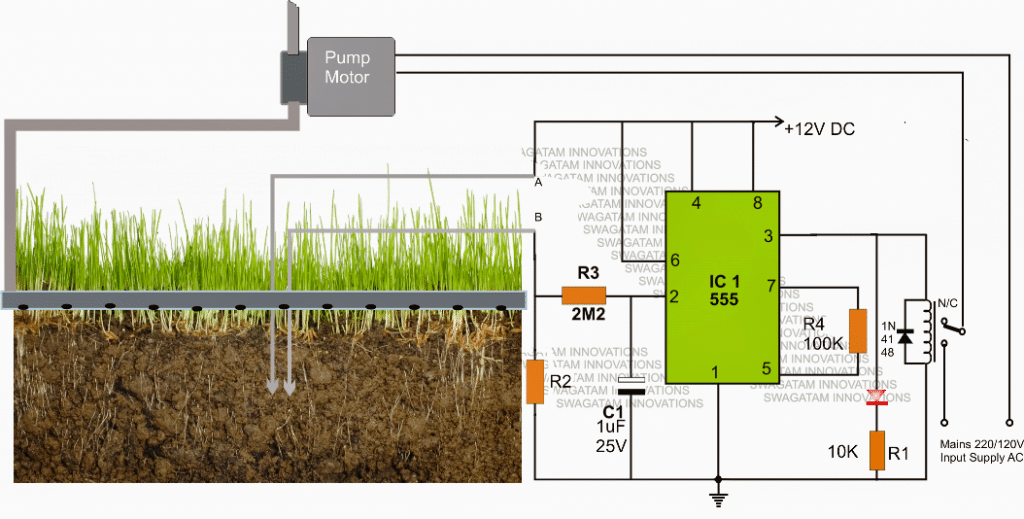

Diagrama de circuito
O circuito automático de irrigação de plantas explicado acima foi construído e testado com sucesso pelo Sr. Ajay Dussa.

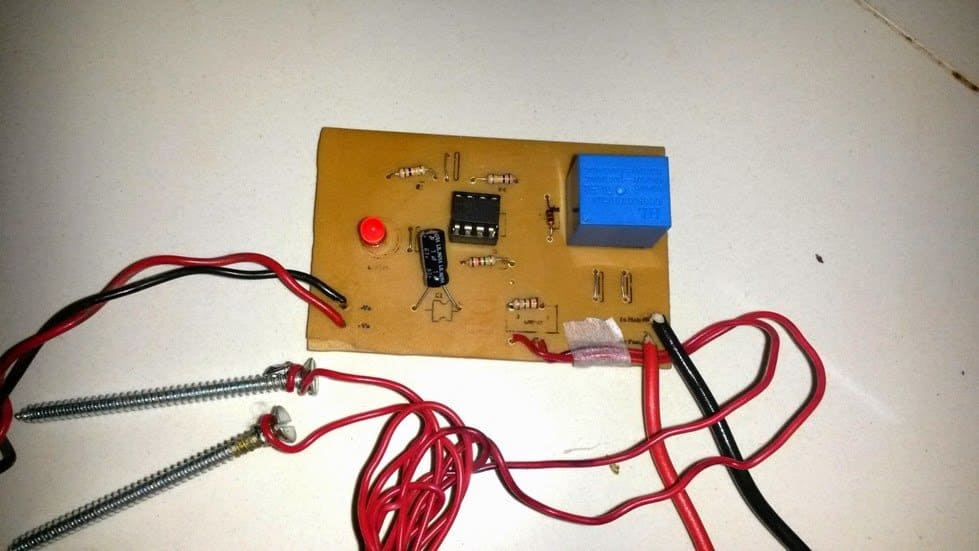

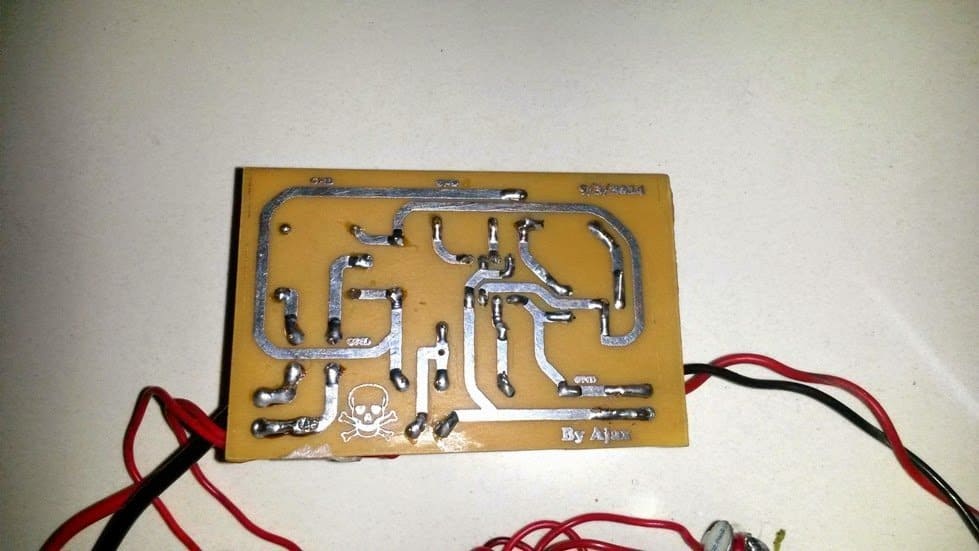

As imagens a seguir mostram a unidade protótipo e o projeto de PCB construído pelo Sr. Ajay.

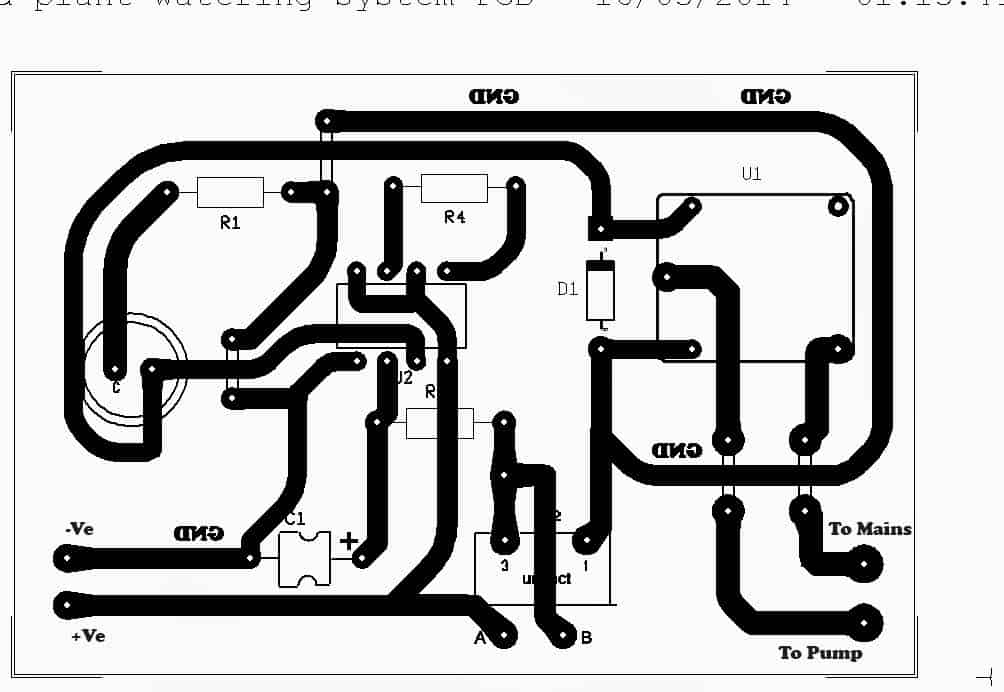

Projeto PCB
PARA UM CIRCUITO BASEADO EM AMP 741 OP, VOCÊ PODE CONSULTAR ESTE ARTIGO.
Lista de peças
Todos os resistores são 1/4 watt 5% CFR
- R1 = 10K
- R3 = 2M2
- R4 = 100K
- R2 = 1M predefinido ou cermet
- C1 = 1uF/25V opcional para criar efeito de atraso no relé
- Relé = 12V, 400 ohm SPDT
- Entrada de alimentação = 12V/500mA DC

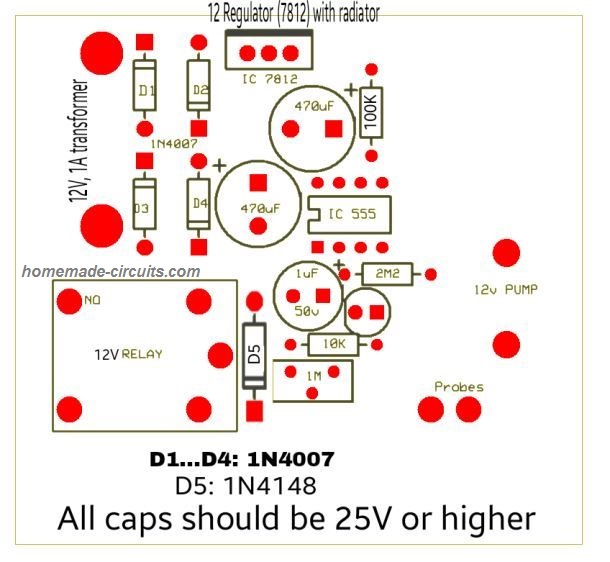

Outra versão do projeto PCB é mostrada abaixo. Ele foi projetado e contribuído por: Alireza Ghasemi
Sensor de umidade do solo com pulverizador de água automático
O próximo artigo explica um circuito sensor de umidade do solo de 10 estágios com um mecanismo automático de pulverização de água integrado para restaurar a condição crítica do solo. A ideia foi solicitada pelo Sr. Remy.
Especificações técnicas
Venho hoje pedir ajuda para fazer um circuito automático de rega para regar os meus tomates para mim.
Estou solicitando o uso de um sensor de umidade do solo (estilo eBay barato) para detectar a umidade do solo.
Em seguida, o valor de umidade é comparado a um valor definido de um potenciômetro, talvez. Se o nível estiver muito baixo, um relé será ligado por um período de tempo configurável. Após um banho, o solo é medido novamente.
Suba repetir.
A capacidade de encadear muitos juntos seria uma grande ajuda.
Para o fator uau, eu estava pensando que ter alguns (3) leds acesos como uma escala para indicar o nível de umidade atual funcionaria bem. Obrigado pelo seu tempo e experiência.
Aprendi muito com você e espero acrescentar isso ao meu conhecimento.
Remy

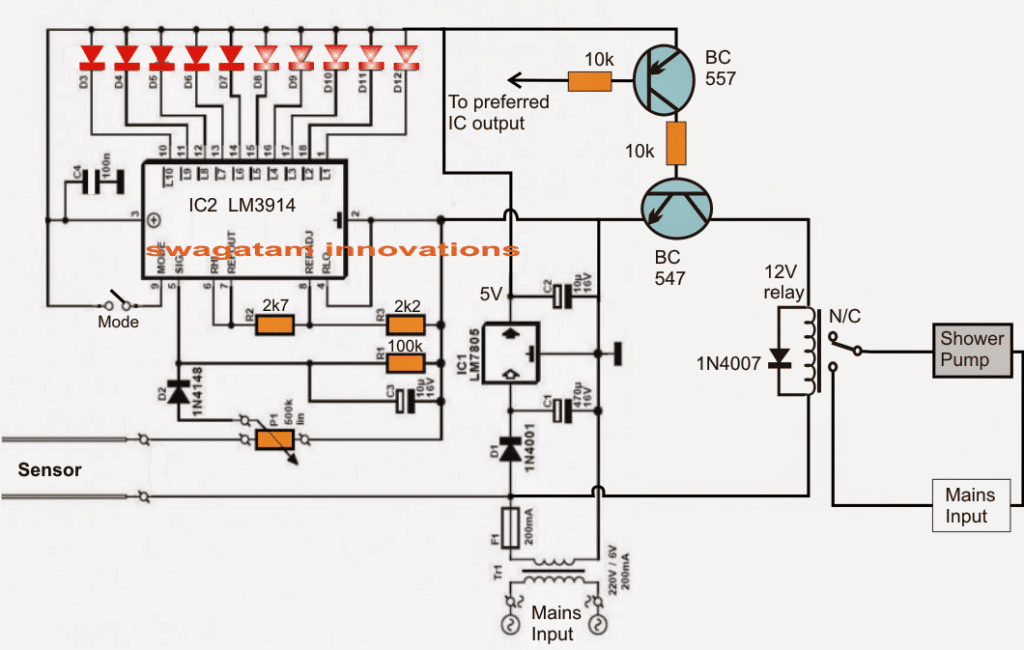

Diagrama de circuito
O design
Referindo-se ao esquema fornecido, vemos um circuito sensor de umidade do solo simples, mas altamente preciso, com um sistema automático de chuveiro de água predefinido para restaurar o nível de umidade do solo a pontos ótimos.
O design é baseado em um único sensor de tensão/driver de LED IC LM3914 ou um LM3915. Os pinos do sensor mostrados, que são basicamente duas hastes de latão, são configurados como sensores de tensão na área crítica do solo onde podem ser inseridos.
A tensão nesses pinos depende do nível de umidade presente nessa área específica do solo. Esta tensão detectada proporcional ao nível de umidade do solo é aplicada no pino 5 do IC para a comparação necessária com um nível de tensão de referência embutido.
O nível limite no qual a bomba do chuveiro deve ser LIGADA é definido por P1.
Dependendo dessa configuração, o circuito interno do IC detecta a umidade do solo e produz uma lógica baixa sequencial de deslocamento nas 10 saídas mostradas, começando do pino1 ao pino10.
Esta saída detectada através das saídas IC relevantes é indicada por 10 LEDs respectivos que acendem em sequência em resposta ao aumento ou diminuição dos níveis de umidade do solo.
Selecionando o modo de barra e o modo de ponto
O estilo de seqüenciamento de iluminação LED pode ser selecionado para simular um modo de barra ou um modo de ponto, posicionando apropriadamente a chave pin9 do IC para ON ou OFF.
O estágio que compreende BC547 e BC557 constitui o estágio de acionamento do relé para controlar a comutação da motobomba de acordo com a preferência do usuário.
A base do transistor PNP é adequadamente integrada a qualquer um dos pinos de saída do IC, dependendo do limite de umidade que o usuário deseja que o motor seja iniciado ou parado.
Por exemplo, suponha que o pino 15 determine um determinado nível de limite de umidade do solo e o usuário sinta que é o nível inseguro no qual o motor precisa ser iniciado para restaurar a umidade do solo, então essa pinagem pode ser escolhida e conectada ao base do transistor BC557 para a comutação do motor discutida.
Uma vez que o motor é ligado, o solo é banhado até que seu nível de umidade seja restaurado para o nível desejado e isso leva o IC a reverter sua sequência do pino 15 para o pino 14 e para o pino 10, desligando o motor e o chuveiro.
O processo acima continua se repetindo, certificando-se de que o nível de umidade do solo nunca desça abaixo da condição ressecada indesejada.

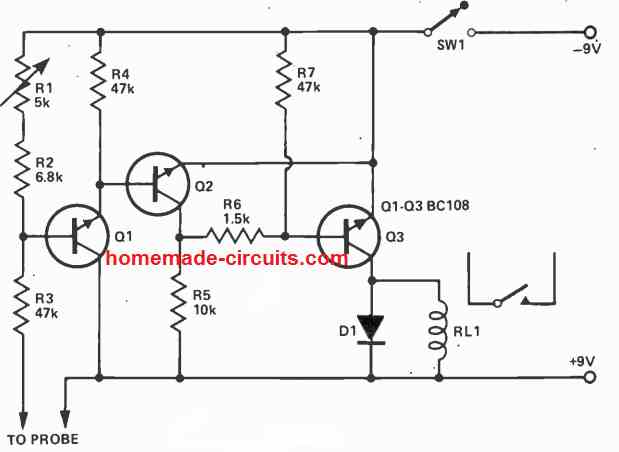

Sistema Transistorizado Simples de Rega do Solo
Aqui está outro sistema automático de irrigação do solo que você pode construir. Seu modo de trabalho é principalmente a verificação ininterrupta da umidade do solo e, em seguida, responde a uma queda abaixo de um grau pré-ajustado para desencadear a ação de irrigação da planta. Este projeto consiste em um circuito de disparo simples, que liga o relé RL para um grau de umidade no solo e sua condutividade que pode estar abaixo do nível fixo ajustado pelo pré-ajuste de 5 k.
A condutividade dentro do solo ou lama é detectada através de um par de sondas acopladas aos terminais conforme indicado no diagrama. A idéia é realmente fácil e muito confiável, e pode funcionar usando qualquer tensão de alimentação entre 6 e 12 volts ou até mais, somente se a tensão de alimentação for perfeitamente compatível com a especificação de tensão de trabalho do relé.
Os contatos do relé podem ser conectados adequadamente com uma bomba de água ou um dispositivo de pulverização de água para iniciar a rega automática necessária da planta, cada vez que um solo seco é detectado e o relé é ligado.
