Aqui está um circuito de temporizador triac simples que pode ser usado para ligar um determinado dispositivo após um tempo predeterminado, definido através do potenciômetro determinado ou do resistor variável.
O diagrama de circuito mostrado de um temporizador triac simples pode ser entendido consultando a seguinte explicação:
Como funciona
A seção do lado esquerdo que compreende o IC 4060 torna-se o estágio básico do gerador de atraso. Como todos sabemos, o IC 4060 é um chip gerador de atraso de tempo extremamente versátil que possui um oscilador embutido para os relógios de tempo fundamentais necessários.
Os componentes conectados nos pinos 9, 10 e 11 formam as partes que determinam o atraso de tempo do IC.
Precisamente, o resistor no pino #10 e o capacitor no pino #9 são responsáveis por fixar o período de atraso e podem ser ajustados para adquirir a saída de comutação predeterminada necessária.
Este CI possui 10 saídas discretas que produzem atrasos ou períodos de oscilação que são duas vezes a pinagem anterior na ordem.
Aqui o pino 3 produz o maior atraso, seguido pelo pino 2 e depois pelo pino 1 e assim por diante, conforme a ordem de pinagem especificada. Então suponha que o pino 3 produza um intervalo de atraso de 1 minuto, então o pino 2 produziria o mesmo em um intervalo de 30 segundos, o pino 1 em 15 segundos e assim por diante.
Como o pino 3 é especificado com o intervalo de tempo mais alto, usamos essa pinagem como saída.
Portanto, suponha que definamos o RC nos pinos 9 e 10 com um atraso máximo de 2 horas, o pino 3 seria atribuído para gerar pulsos ON/OFF alternados, com intervalos de atraso iguais de 2 horas, significando que inicialmente a saída seria OFF por 2 horas, depois ON pelas próximas 2 horas e assim por diante enquanto estiver ligado.
O acima explica a configuração do IC 4060, agora vamos aprender sobre a configuração do triac.
Como podemos ver, o pino de saída #3 está conectado diretamente à porta do triac, enquanto o triac A1 e A2 são terminados com a carga e os outros parâmetros especificados.
Quando a energia é ligada pela primeira vez, C3 no pino 12 do IC4060 garante que a contagem de tempo seja iniciada diretamente do zero, redefinindo o pino 12 com um pulso curto.
O pino de saída 3 agora inicia com uma saída lógica zero enquanto o temporizador interno do IC começa a contar.
Devido ao zero lógico, o triac permanece DESLIGADO inicialmente junto com a carga.
Uma vez que o intervalo de atraso predeterminado termina, o pino 3 se torna instantaneamente alto, acionando o triac e a carga.
O diodo conectado no pino 3 e no pino 11 desempenha uma função importante de travar o processo de contagem do IC.
Se este diodo for removido, o processo de contagem continuará e após 2 horas o triac será novamente desligado, e este procedimento continuará se repetindo a cada 2 horas.
O diodo desliga esta operação e torna o IC permanentemente na posição ON.
A situação acima nos fornece outra aplicação interessante do circuito proposto, removendo o diodo podemos converter o circuito acima em um circuito pisca-pisca de lâmpada CA, sendo a taxa de intermitência definida pelos componentes RC.
Observe também que, independentemente das partes do RC, você tem a opção de selecionar/conectar as saídas restantes do IC com o portão triac para obter uma gama diversificada de atrasos de tempo.

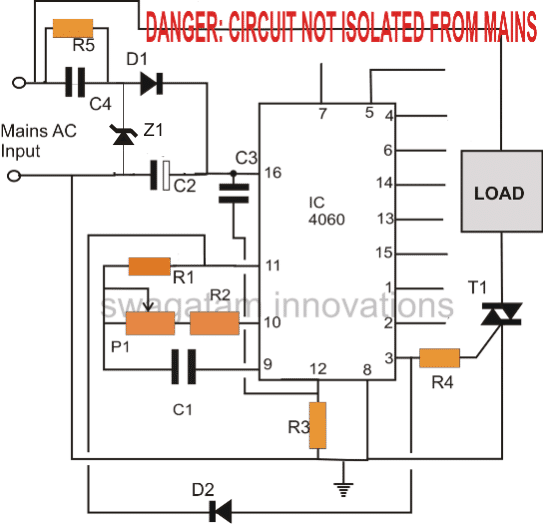

Diagrama de Circuito para Temporizador de Atraso LIGADO
O circuito temporizador controlado por triac acima torna-se adequado para aplicações que requerem um interruptor de atraso LIGADO.
Para aplicações que requerem um desligamento de atraso, ou seja, nos casos em que uma carga precisa ser desligada após um intervalo de tempo predeterminado, o circuito acima pode ser modificado conforme indicado abaixo:

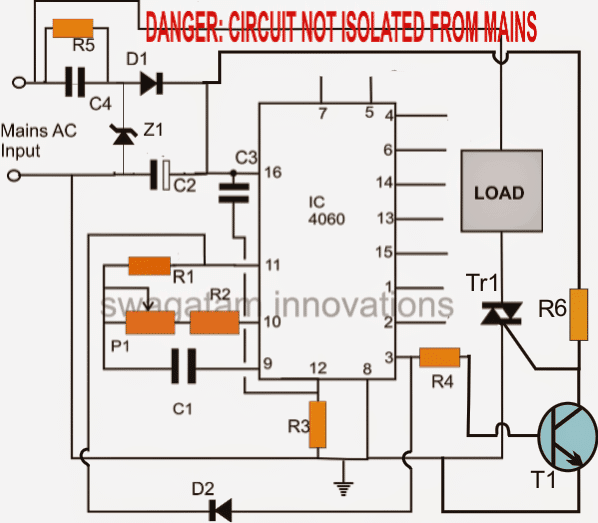

Diagrama de Circuito para Temporizador de Atraso DESLIGADO

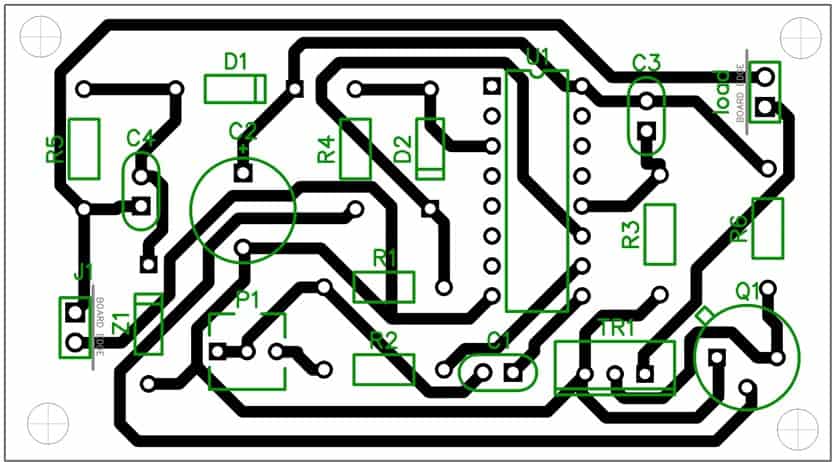

Layout da placa de circuito impresso
Lista de peças para o circuito temporizador triac simples acima
- R1 = 2M2
- R3 = 100K
- R2, R4, R6 = 1K
- R5 = 1M
- C1 = 1uF/25V (deve ser não polar, use mais em paralelo para atrasos maiores)
- C3 = disco de 0,1uF
- C2 = 100uF/25V
- C4 = 0,33uF/400V
- Z1 = 15V 1 watt zener
- Tr1 = BT136
- T1 = BC547
- D1, D2 = 1N4007
- P1 = pote de 1M

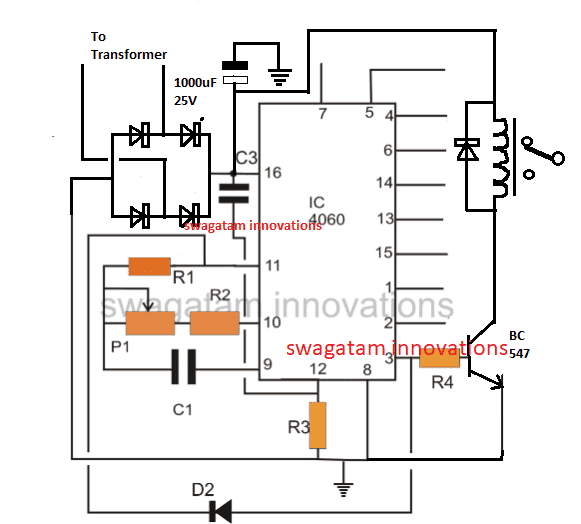

Usando uma fonte de transformador DC
O circuito temporizador simples acima também pode ser construído usando uma fonte de transformador DC, conforme mostrado abaixo:
Todos os diodos são 1N4007, e o relé é 12V/400 ohm, 10 amp
