Circuito de luz solar para jardim simples – com corte automático

Um sistema de luz solar automática muito simples pode ser construído para iluminar os degraus do seu jardim usando alguns LEDs, uma bateria recarregável e um pequeno painel solar. O sistema acende automaticamente as lâmpadas ao entardecer e as apaga ao amanhecer.

Como funciona

O design do circuito é extremamente simples e pode ser entendido com os seguintes pontos:

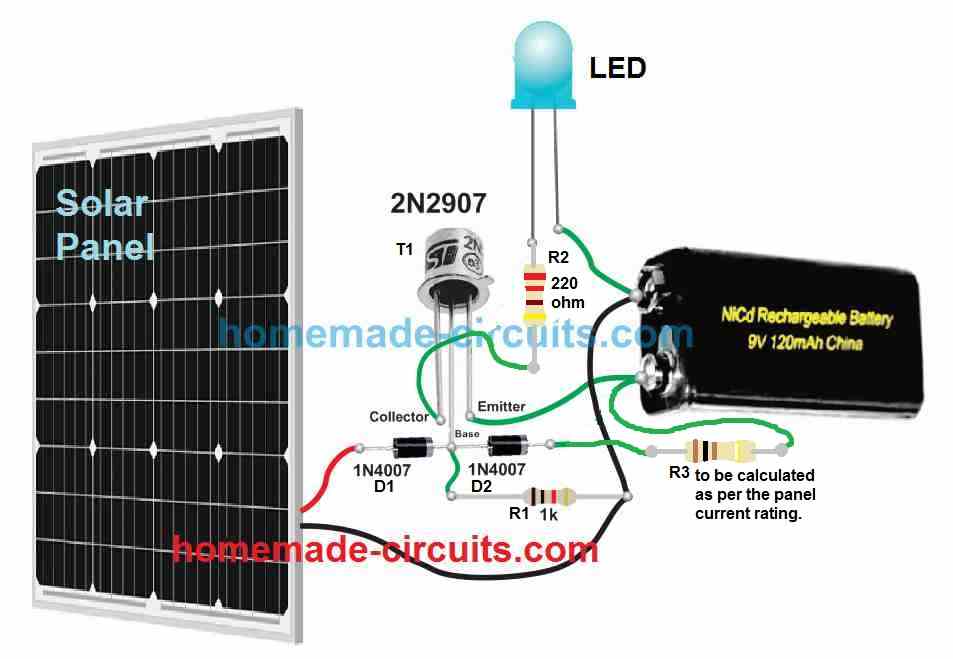

Como você pode ver no diagrama de circuitos, o design consiste basicamente em um painel solar, um transistor PNP, alguns LEDs, uma bateria e alguns resistores.

O transistor é o único componente ativo que é colocado como uma chave para impedir que a tensão da bateria atinja os LEDs conectados durante o dia.

Durante o dia, o painel solar produz a quantidade necessária de tensão aplicada através da bateria recarregável através do diodo 1N4007 e do resistor R *. Essa voltagem carrega a bateria gradualmente do nascer ao pôr do sol.

Selecionando a resistência atual do limitador

O valor da resistência R * deve ser ajustado de acordo com as especificações da bateria para limitar a corrente excessiva.

O resistor também serve como resistor limitador de corrente para os LEDs conectados quando o transistor está ligado.

Aqui foi calculado como 10 ohms.

Enquanto o painel solar gerar a quantidade ideal de energia, o potencial positivo na base do transistor o mantém desligado.

No entanto, quando o crepúsculo se põe, a tensão solar começa a cair e, quando cai abaixo da classificação do diodo zener, o transistor começa a funcionar lentamente, acendendo gradualmente os LEDs.

Na completa ausência de luz solar ou quando está completamente escuro, o transistor aciona completamente com a ajuda do resistor 1K e produz brilho total nos LEDs.

Na manhã seguinte, o ciclo se repete novamente.

O circuito pode ser modificado de várias maneiras diferentes.

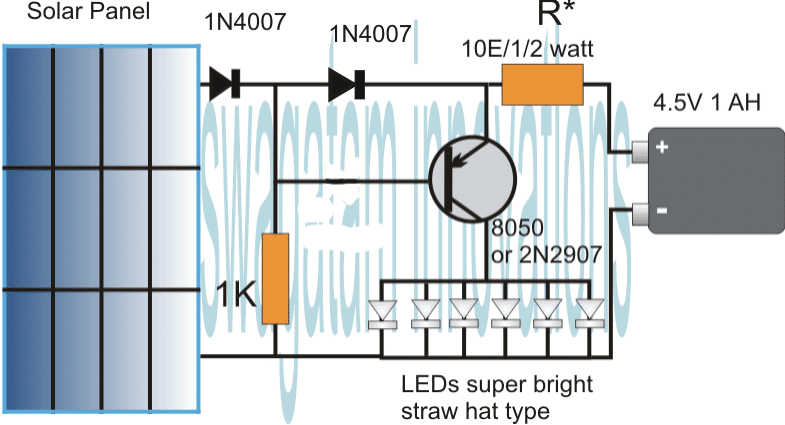

Diagrama de circuito

circuito solar simples da lâmpada conduzida

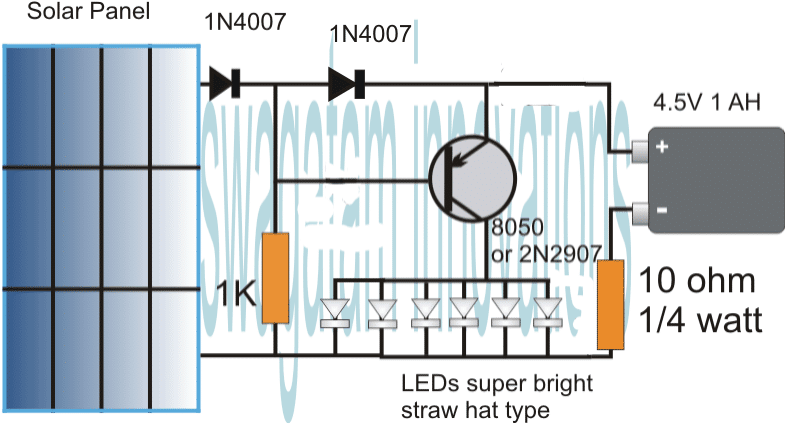

O diagrama acima também pode ser construído da seguinte maneira. Parece mais sensível agora que a resistência é removida do emissor para facilitar a ativação eficiente do transistor.

1590460677 366 circuito de luz solar para jardim simples com corte

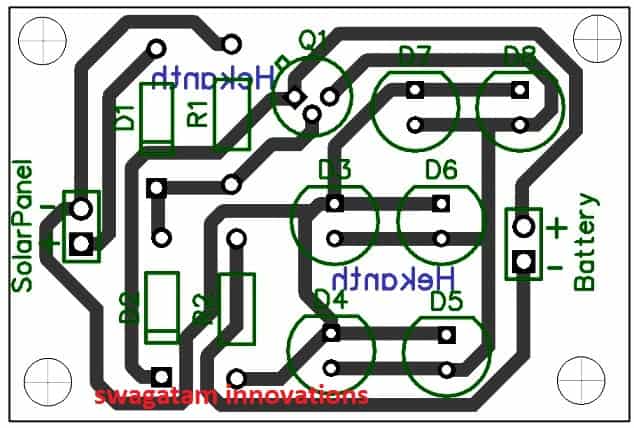

Layout de PCB

jardim luz solar pcb design

Lista de peças

O diagrama mostra um número incorreto de transistor (8050); use 8550.

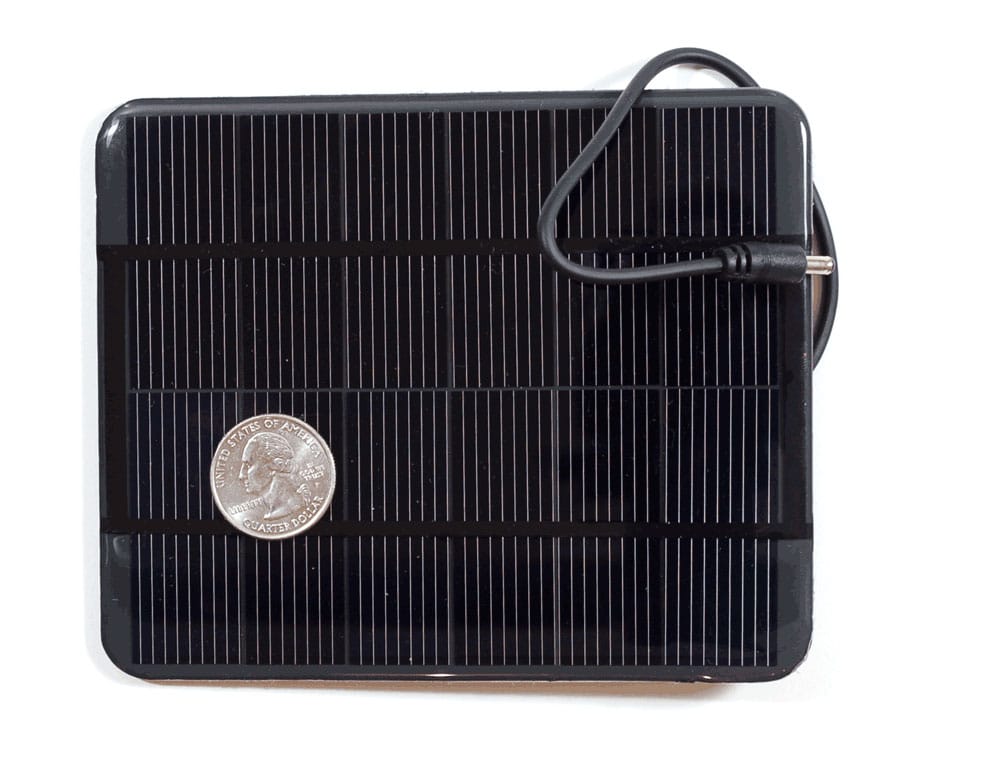

Especificações recomendadas para painéis solares

6 a 8V / 2 watts

Tensão – 6V

Corrente – 330 mA

painel solar com luz de jardim

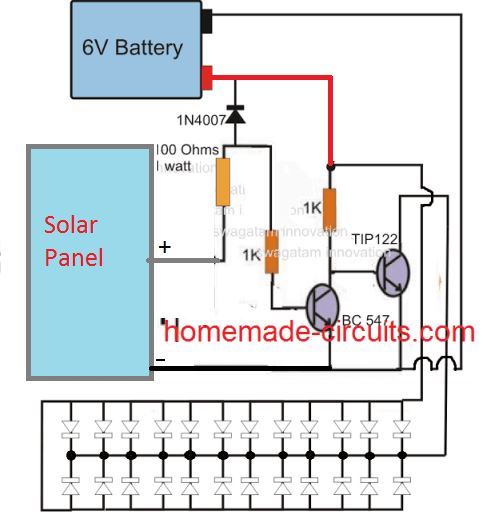

Os projetos acima também podem ser replicados usando dois transistores NPN, como mostrado no diagrama a seguir:

1590460680 871 circuito de luz solar para jardim simples com corte

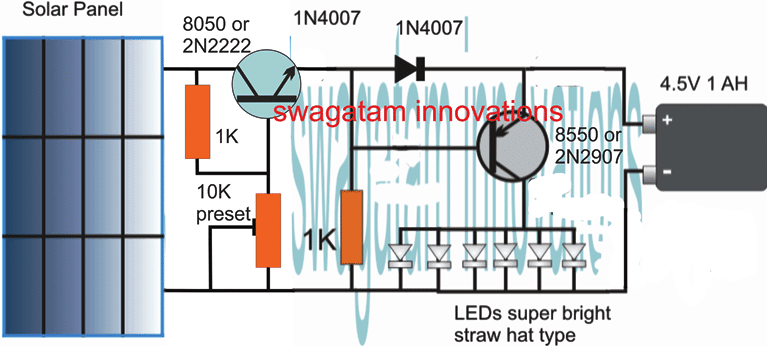

Circuito de luz do caminho solar com tensão constante

Se você pretende usar uma bateria de íon de lítio para o circuito explicado acima, uma característica de tensão constante se torna crucial para salvaguardar a vida útil da bateria e prolongá-la.

O circuito a seguir mostra como isso pode ser feito adicionando um simples circuito regulador de seguidor de tensão:

circuito de lâmpada LED controlado por corrente

Se uma bateria de íon de lítio de 3,7V for usada, certifique-se de ajustar a predefinição de 10K para atingir com precisão 4V nos pontos de saída em que a bateria deve estar conectada, execute esse ajuste sem conectar a bateria.

O nível de 4V garante que a bateria nunca seja sobrecarregada (a 4,2V) e isso também permite que o circuito carregue a bateria sem uma fonte de corrente constante.

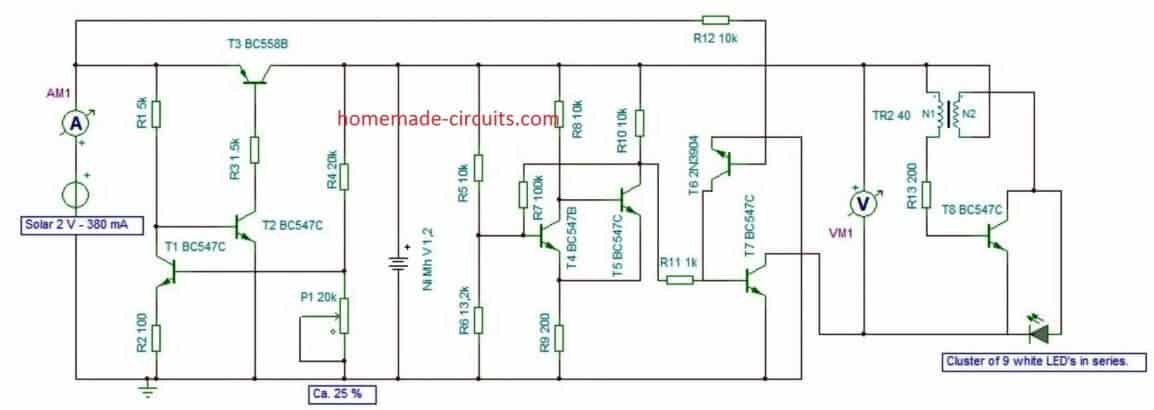

Luz solar de jardim de 1.5V com recursos aprimorados

A seguinte luz de jardim movida a energia solar foi projetada pelo Sr. Guido, que inclui recursos adicionais como sobrecarga e corte de carga baixa para a bateria e com um gatilho Schmidt.

Isso garante que a bateria conectada nunca seja carregada ou descarregada além de níveis inseguros.

A principal atração do circuito é o uso de uma única célula de lanterna recarregável AAA, que pode iluminar um brilhante LED de 3,3V através de um circuito ladrão Joule conectado.

Lâmpada solar LED com circuito de corte automático
