Tubelight LED Capacitor com base em 1Watt LED

A publicação explica a construção de um circuito de luz tubular capacitiva de 100 watts com LEDs de 1 watt. A idéia foi solicitada, construída, testada e verificada por um dos leitores ávidos deste blog, o Sr. Tamam. Vamos repassar toda a discussão.

Discutindo o design proposto

Visito o blog dele regularmente e até agora construí vários circuitos a partir dele. Eu venho tentando há muito tempo criar uma luz de tubo de LED CA que funciona entre 220-240 VCA e produz mais ou pelo menos luz equivalente como uma luz de tubo fluorescente / regular de 60 watts, porque quero substituir o tubo na luz da minha sala que ele sempre me incomoda. Eu realmente gosto de LEDs por causa de sua baixa taxa de consumo de energia e alto brilho.

Eu já vi vários circuitos relacionados às luzes LED AC no seu blog, mas nenhum deles se encaixa nos meus critérios.

Minhas exigências:

1. Utilizarei um LED de 1 watt (3,3V, 10mm, 180 graus) com uma quantidade máxima de 100-150 peças.


2) A fonte de alimentação será do tipo capacitivo, com a máxima proteção possível. Eu não quero usar transformador.

3. A luz de saída deve ser tão brilhante quanto uma luz de tubo normal (60 watts), como eu disse anteriormente.

Eu sei que é fácil para você projetar um circuito com os requisitos acima em mente.

Eu preciso urgentemente do circuito, é o meu humilde pedido, por favor, tome um tempo e projete o circuito para mim. Desculpe pelo meu inglês ruim e agradeço antecipadamente!

Minha resposta:

Agradeço seu interesse, já tenho o circuito solicitado no meu blog, veja o seguinte link:

https://homemade-circuits.com/2014/04/simplest-100-watt-led-bulb-circuit.html

Comentários!


Obrigado pela sua resposta. Desculpe incomodá-lo irmão, eu não entendo “Termistor NTC do tipo SMPS”

Até meus revendedores de peças locais não entenderam. Tudo o que você me pediu para obter um valor de ohm para o termistor, é o termistor necessário para o circuito?

Porque, eu montei e testei seu circuito na placa do projeto com sucesso sem o termistor. Se não for obrigatório, não o usarei.

Use um indutor como um supressor de picos de tensão

Meu conselho é explicar ao revendedor dizendo que você deseja um termistor normalmente usado em adaptadores de 12V. Não tenho certeza dos ohms exatos, por isso não posso sugerir corretamente.

Como alternativa, você pode simplesmente remover o NTC e usar um indutor diretamente em série com a corda de LED, este indutor pode ser fabricado enrolando um fio magnético (fio de cobre super esmaltado) sobre qualquer núcleo de ferrite, use 100 voltas com um diâmetro de 10 mm .

Os dados não são críticos, podem ser um pouco aqui e ali, precisamos apenas de uma bobina que tenha um resistor de 10 ohm em série com o LED … é isso.

Construindo o protótipo

Obrigado por fornecer seu circuito de LED de 100 watts.

Após algumas tentativas e erros, eu construí o circuito com sucesso, mas modifiquei um pouco o circuito como abaixo:

1. Eu usei um total de 96 nós. 1 Watt de alto brilho branco brilhante LED Worm.

2. Alterei o valor do capacitor CA em seu circuito de 5uF / 400V para 14uF / 400V (depois de colocar um total de 4 nos. De capacitores de 3.5uF em paralelo), pois não recebo luz suficiente com 5uF / 400V.

Usei um resistor de purga de 1 Mega Ohm entre os fios do capacitor.


3. Troquei também o capacitor do filtro ao lado da ponte retificadora de 10uF / 400V para 100uF / 400V e adicionei um resistor de sangria de 470 Kilo Ohms através de sua saída.

4. Coloquei um varistor entre a entrada de CA neutra e a fase do circuito. No entanto, estou postando algumas imagens do projeto.

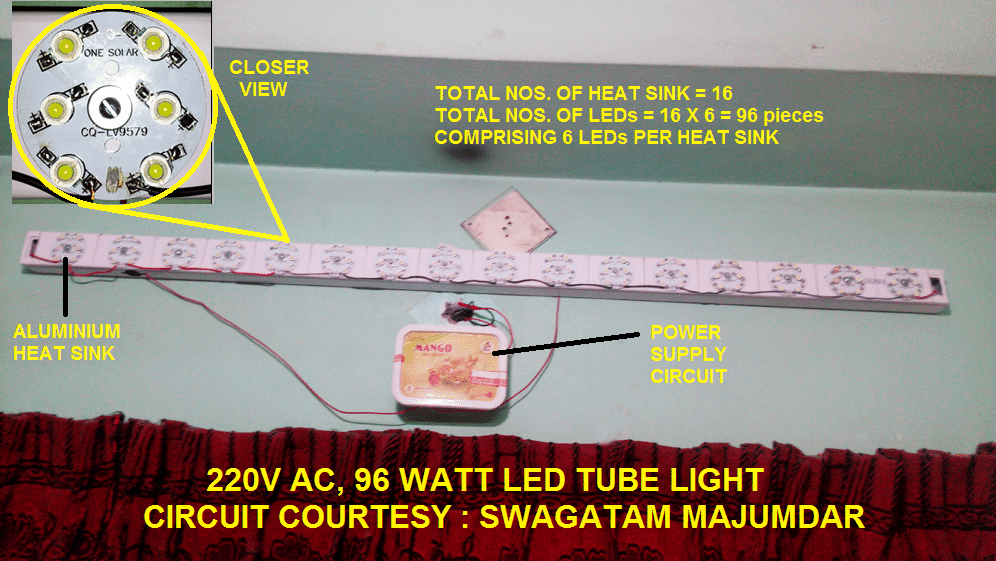

Luz tubular LED de alto brilho com LEDs de 1 Watt

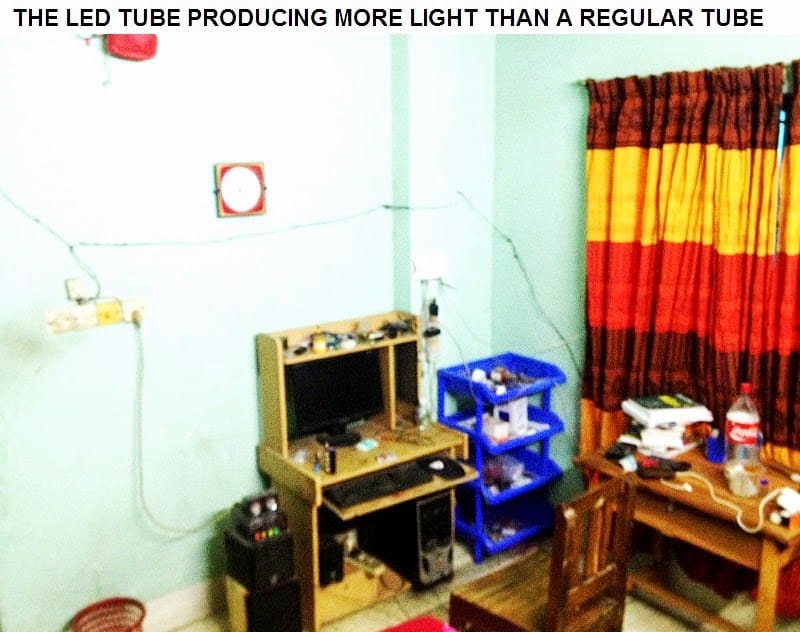

O tubo LED é mais brilhante que a luz normal do tubo CFL

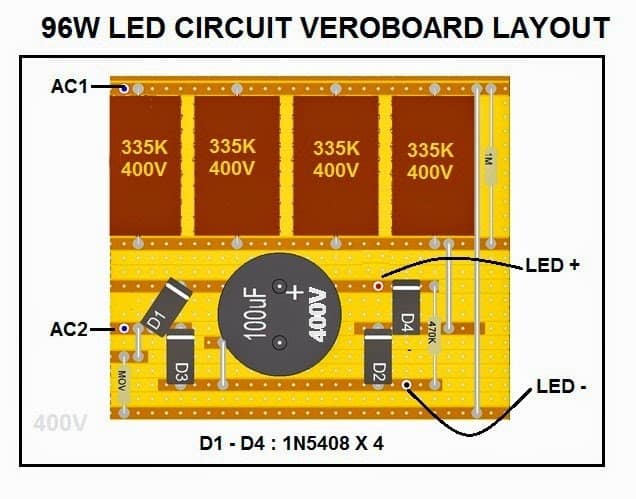

PWB compacto do circuito do motorista do diodo emissor de luz de 96 watts

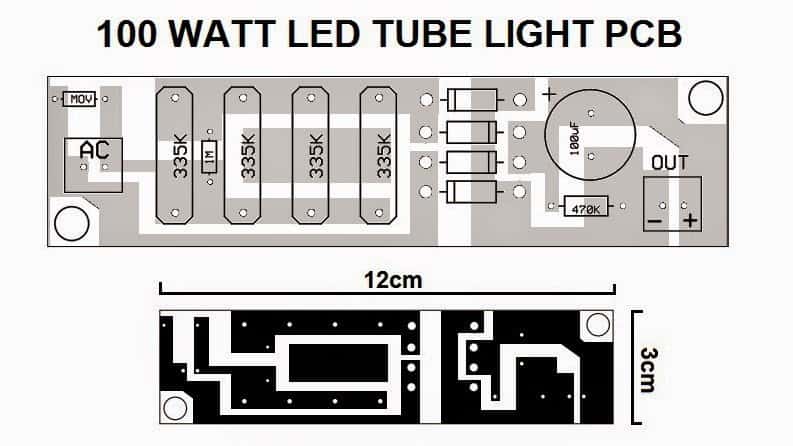

A figura a seguir apresenta o design do layout da placa de circuito impresso para o circuito de tubo LED de 100 watts acima, Cortesia do Sr. Abu Tamam.
