Os MOVs ou varistores de óxido metálico são dispositivos projetados para controlar os surtos na chave geral em circuitos elétricos e eletrônicos. A seleção de um MOV para um circuito eletrônico específico pode exigir alguma consideração e cálculo, vamos aprender os procedimentos aqui.

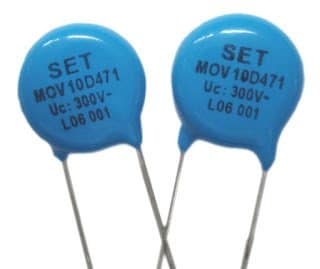

O que são MOVs
Os varistores de óxido metálico ou simplesmente varistores são dispositivos supressores de surto não lineares que são usados para suprimir transientes ou surtos de tensão súbitos e altos, especialmente durante o interruptor de energia ou situações de trovoada.
Estes são usados principalmente em circuitos eletrônicos sensíveis para proteção contra tais ocorrências catastróficas.
Os MOVs são basicamente dispositivos não polares e dependentes de tensão, o que significa que esses dispositivos reagirão a mudanças nas condições de tensão.
Portanto, os MOVs são especificados para disparar ON sempre que a magnitude nominal da tensão em suas conexões for excedida.
Essa classificação de tensão na qual um MOV pode ser classificado para disparar e curto-circuitar o transiente para o terra é chamada de especificação de tensão de fixação.
Por exemplo, se suponha que a tensão nominal de fixação de um MOV seja de 350 V, ele será LIGADO sempre que a tensão sobre ele ultrapassar esse limite.
Quando um MOV liga ou é acionado por um surto de alta tensão, ele causa um curto no pico de tensão em seus terminais, impedindo que ele entre no dispositivo eletrônico vulnerável conectado do outro lado.
Esta ação protege o circuito eletrônico de tais picos de tensão acidentais e picos transitórios.
E como a reação acima é repentina, os MOVs são caracterizados como dispositivos não lineares, o que implica que estes não irão variar suas características de forma gradual, mas repentinamente quando os parâmetros especificados forem excedidos.
A melhor característica de um MOV é sua capacidade de absorver alto conteúdo de corrente acompanhado de pico de tensão. Dependendo da especificação do MOV, a capacidade de absorção de corrente de um MOV pode estar em qualquer lugar entre 1 amp e 2500 amps.

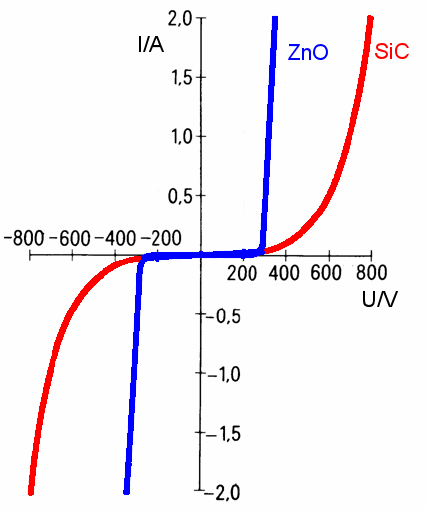

Forma de onda característica de tensão de corrente de um MOV típico de óxido de zinco
No entanto, a duração do recurso de manuseio atual de um MOV pode ser limitado a apenas alguns microssegundos, o que significa que a ativação de um MOV em tais situações de servidor não pode ser superior a alguns microssegundos, caso contrário, pode queimar o dispositivo e danificá-lo permanentemente .

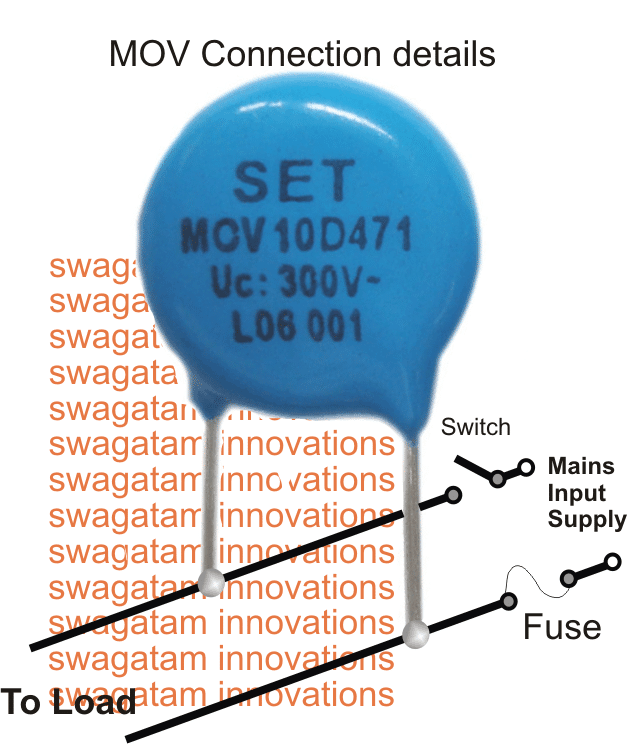

Portanto, é aconselhável usar um fusível em série com a linha de rede em conjunto com o MOV conectado para garantir a segurança do circuito eletrônico e também do MOV sob condições catastróficas extremas.
CARACTERÍSTICAS ELÉTRICAS
Normalmente, a característica V/I de um varistor de ZnO (MOV) pode ser entendida com a seguinte explicação:
A relação entre tensão e corrente de um varistor pode ser aproximadamente estimada com a seguinte fórmula
V = C x Iβ
Onde:
V = Voltagem
C = Tensão do varistor em 1 A
I = corrente de trabalho real
β = Tangente da curva angular desviando-se da horizontal
Exemplo Prático
Quando:
C = 230 V a 1 A
β = 0,035 (ZnO)
I = 10-3 A ou 102 A
V = C x Iβ
de modo que para a corrente de 10-3 A: V = 230 x (10-3)0,035 = 180 V e
para uma corrente de 102 A: V = 230 x (102)0,035 = 270 V
Fonte: https://www.vishay.com/docs/29079/varintro.pdf
Como selecionar um MOV
Selecionar um MOV para um aplicativo desejado é realmente fácil.
Primeiro determine o pico máximo de tensão de operação segura do circuito eletrônico que precisa da proteção e, em seguida, aplique um MOV especificado para conduzir próximo a esse limite de tensão.
Por exemplo, suponha que seja um dispositivo SMPS com capacidade máxima de 285 V RMS da entrada da rede elétrica, implica que a unidade seria capaz de lidar com um pico de pico da rede não superior a 285/0,707 = 403 V
O valor de 403V nos fornece o pico máximo de capacidade de manuseio da rede do circuito SMPS que deve ser evitado em qualquer circunstância e, portanto, um MOV classificado com uma tensão de fixação de cerca de 400V pode ser aplicado a este SMPS com segurança.
A classificação atual do MOV pode ser duas vezes maior que a classificação SMPS, ou seja, se a potência do SMPS for classificada em 24 watts no secundário, o primário pode ser calculado como 24/285 = 0,084 amps, portanto, a corrente do MOV pode estar em qualquer lugar acima de 0,084 x 2 = 0,168 amperes ou 200mA.
No entanto, um MOV de 200 mA pode ser difícil de obter, portanto, um dispositivo padrão de 1 amp pode ser usado para atender ao propósito com a máxima eficiência.
No próximo artigo, discutiremos mais sobre como selecionar MOVs e aprenderemos o mesmo em detalhes por meio de gráficos e tabelas.
