Neste post vamos dar uma olhada no popular LM 324 IC. Veremos a configuração dos pinos, seus recursos importantes e suas especificações técnicas e, finalmente, veremos alguns dos circuitos de aplicação fundamentais usando o LM 324.
Se você estiver procurando por um amplificador operacional de baixa tensão (3V e acima) IC que possa funcionar em fontes de alimentação simples e duplas com ampla faixa de frequências e com consumo mínimo de energia, o LM324 pode ser o mais adequado para o seu projeto. Está disponível como THT ou com tecnologia de furo passante e SMD ou pacotes de dispositivos de montagem em superfície.
Agora vamos ver os principais recursos:
Principais características
• Pode operar com alimentação simples de 3 V a 30 V.
• Pode operar de +/- 1,5 V a +/- 15 V para alimentação dupla.
• Possui largura de banda de até 1,3 MHz
• Grande ganho de tensão de 100 dB
• 4 amplificadores independentes.
• Algumas das variantes são protegidas contra curto-circuito na saída.
• Verdadeiros estágios de entrada diferencial.
• Consumo de corrente muito baixo: 375 uA.
• Corrente de polarização de entrada baixa: 20 nA.
Em seguida, vamos dar uma olhada no diagrama de pinos do LM 324:
Descrição do pino:
Existem 4 amplificadores/op-amps individuais.
• O pino nº 1 é a saída para o primeiro amplificador (inferior esquerdo)
• Os pinos nº 2 e nº 3 são a entrada para o primeiro amplificador.
• O pino 4 é Vcc cuja tensão máxima de entrada é 30V / +/-15V.
• Os pinos nº 5 e nº 6 são a entrada para o segundo amplificador (inferior direito)
• O pino 7 é a saída para o segundo amplificador.
• O pino 8 é de saída para o terceiro amplificador (superior direito)
• Os pinos #9 e #10 são duas entradas para o terceiro amplificador.
• O pino nº 11 é aterrado.
• Os pinos nº 13 e nº 12 são entradas para o quarto amplificador (canto superior esquerdo)
• O pino 14 é a saída para o quarto amplificador.
• (+) representa entrada não inversora.
• (-) representa a entrada inversora.
Valores nominais máximos absolutos e condições de operação:
As classificações máximas absolutas são o limite máximo do componente além do qual o componente não funcionará conforme descrito / será danificado permanentemente.
Tensão de alimentação: Se a sua alimentação for dupla (absoluta), o máximo é +/- 16V. Se a sua fonte de alimentação for única 32VDC.
Faixa de tensão diferencial de entrada: +/- 32 VDC: Este intervalo refere-se à diferença de tensão que pode ser aplicada nas pinagens de entrada de cada um dos opamps.
Faixa de tensão de modo comum de entrada: -0,3 a 32 VDC: Estes são os níveis de sinal de entrada de modo comum máximo e mínimo que podem aparecer nas entradas do opamp.
Temperatura de junção: 150 graus Celsius: É a temperatura que não deve ser excedida a qualquer custo no IC, caso contrário esse tapete causará um dano permanente ao IC
Dissipação de energia: 400 miliwatts: É a quantidade de dissipação de calor que o CI pode suportar e o limite no qual sua temperatura de junção pode subir para 150 graus Celsius. Embora isso possa ser corrigido com um dissipador de calor, os CIs nunca devem ser submetidos a cargas diretas de alta potência sem estágios de buffer apropriados.
Temperatura de armazenamento: -65 a +150 graus Celsius: Nada crítico aqui, pois a faixa está dentro das condições climáticas de qualquer país.
Temperatura ambiente operacional: 0 a +70 graus Celsius: Durante a operação do IC, a temperatura ambiente ou ambiente deve estar idealmente abaixo de 70 graus Celsius, caso contrário, coisas imprevisíveis podem ocorrer com o desempenho do IC.
Características elétricas (VCC+ = 5 V, VCC- = Terra, Vo = 1,4 V, Temp = 25 °C)
• Tensão de compensação de entrada: típica: 2 mV, máxima: 7 mV.
• Corrente de compensação de entrada típica: 2 nA, máximo: 20 nA.
• Corrente de polarização de entrada típica: 20 nA, máximo: 100 nA.
• Grande ganho de tensão de sinal ( Vcc = 15 v, RL, = 2 kohm, Vo = 1,4 V a 11,4 V): mín: 50 V/mV, máx: 100 V/mV.
• Taxa de variação (Vcc = 15 V, Vi = 0,5 V a 3 V, RL = 2 Kohm, CL = 100pF, ganho unitário) típico: 0,4 V/uS
• Fonte de corrente de saída [Vid = 1 V] (Vcc = 15 V, Vo = 2V): mínimo: 20 mA, típico: 40 mA, máximo: 70 mA.
• Corrente do dissipador de saída [Vid = -1 V] (Vcc = 15 V, Vo = 2V) Mínimo: 10 mA, Típico: 20 mA.
• Tensão de saída de alto nível (Vcc = 30 V, RL = 2 K ohm) Mínimo: 26 V, Típico: 27 V.
• Tensão de saída de alto nível (Vcc = 5 V, RL = 2 K ohm) Mínimo: 3 V.
• Tensão de Saída de Nível Baixo (RL = 10 k Ohm) Típico: 5 mV, Máximo: 20mV.
• Distorção harmônica total (f = 1kHz, Av = 20 dB, RL = 2 kΩ, Vo = 2 Vpp, CL = 100 pF, VCC = 30 V) Típico: 0,015 %.
• Produto de largura de banda de ganho (VCC = 30 V, f = 100 kHz, Vin = 10 mV, RL = 2 kΩ, CL = 100 pF) Típico: 1,3 MHz.
Circuitos de aplicação:
Amplificador inversor de acoplamento CA:

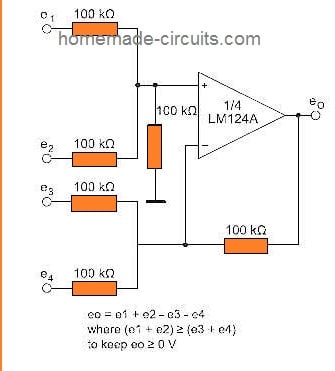

Amplificador de soma DC:

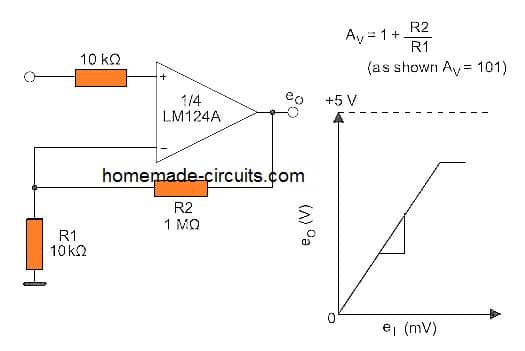

Ganho DC não inversor:
Sinta-se à vontade para relatar quaisquer erros ou perguntas através da seção de comentários, você pode obter uma resposta rápida.
