Como um relé funciona – Como conectar os pinos N / O, N / C

Um relé elétrico consiste em um eletroímã e um contato de comutação com mola. Quando o eletroímã é LIGADO / DESLIGADO com uma alimentação CC, o mecanismo carregado por mola é puxado e liberado correspondentemente por esse eletroímã, permitindo uma alteração nos terminais desses contatos. Posteriormente, uma carga elétrica externa conectada através desses contatos é LIGADA / DESLIGADA em resposta à comutação do eletroímã do relé.

Neste post, aprendemos extensivamente sobre como o relé funciona em circuitos eletrônicos, como identificar os pinos de qualquer relé através de um medidor e conectar-se a circuitos.

Introdução

Quer acenda uma lâmpada, troque o motor CA ou para outras operações semelhantes, os relés são para tais aplicações. No entanto, os jovens entusiastas da eletrônica geralmente ficam confusos ao avaliar os pinos do relé e configurá-los com um circuito de acionamento dentro do circuito eletrônico pretendido.

Neste artigo, estudaremos as regras básicas que nos ajudarão a identificar as pinagens dos revezamentos e aprender sobre como um revezamento funciona. Vamos começar a discussão.

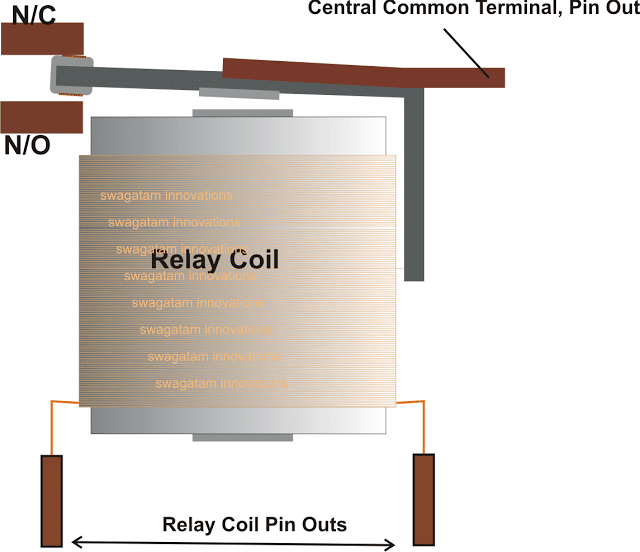

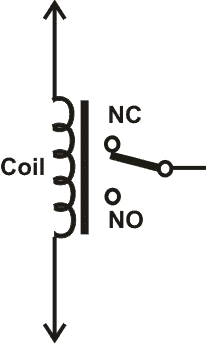

Como um relé funciona

A operação de um relé elétrico pode ser aprendida a partir dos seguintes pontos:


  1. Um mecanismo de relé consiste basicamente em uma bobina e um contato carregado por mola que é livre para se mover através de um eixo pivotado.
  2. O polo central é articulado ou articulado de forma que, quando a bobina do relé é alimentada com tensão, o polo central é conectado a um dos terminais laterais do dispositivo chamado contato de E / S (normalmente fechado).
  3. Isso acontece porque o pólo de ferro é atraído pela tração eletromagnética da bobina do relé.
  4. E quando a bobina do relé é desligada, o polo se desconecta do terminal N / O (normalmente aberto) e se une a um segundo terminal chamado contato N / C.
  5. Essa é a posição predeterminada dos contatos e ocorre devido à ausência de uma força eletromagnética e também devido à tensão da mola do poste de metal que normalmente mantém o poste conectado ao contato N / C.
  6. Durante essas operações de ligar / desligar, alterna alternadamente de N / C para N / O, dependendo dos estados ON / OFF da bobina do relé
  7. A bobina de relé que é enrolada em um núcleo de ferro se comporta como um eletroímã forte quando um CC é passado através da bobina.
  8. Quando a bobina é energizada, o campo eletromagnético gerado puxa instantaneamente o pólo de mola nas proximidades, implementando a comutação de contato explicada acima
  9. O poste móvel com mola acima forma inerentemente o cabo principal central da chave central e sua extremidade ts termina como a pinagem deste poste.
  10. Os outros dois contatos N / C e N / O formam os pares complementares associados de terminais de relé ou saídas de pinos que se conectam e desconectam alternadamente com o polo central do relé em resposta à ativação da bobina.
  11. Esses contatos N / C e N / O também têm terminações finais que saem da caixa de relés para formar as pinagens relevantes dos relés.

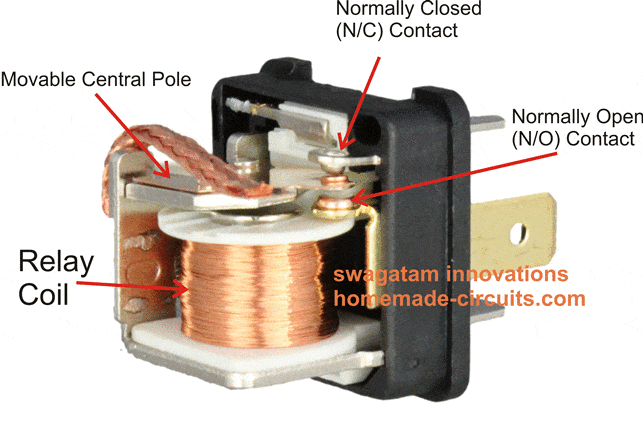

A seguinte simulação aproximada mostra como o polo do relé se move em resposta à bobina do eletroímã quando é ligado e desligado com uma tensão de entrada de alimentação. Podemos ver claramente que, inicialmente, o polo central permanece conectado ao contato N / C e, quando a bobina é energizada, o polo é puxado para baixo devido à ação eletromagnética da bobina, forçando o polo central a se conectar ao Sem contato.

simulação de como o relé funciona

Explicação em vídeo

Portanto, existem basicamente três contatos de contato para um relé, a saber, o polo central, o N / C e o N / O.


Os dois pinos adicionais terminam com a bobina do relé

Esse relé básico também é chamado de tipo de relé SPDT, o que significa lançamento duplo monopolar, pois aqui temos um polo central único, mas dois contatos laterais alternativos em forma de N / O, N / C, daí o termo SPDT.

Assim, no total, temos 5 pinos em um relé SPDT: o terminal central móvel ou de comutação, um par de terminais N / C e N / O e, finalmente, os dois terminais da bobina, que juntos constituem saídas de pinos de relé.

Como identificar pinagens de relés e conectar um relé

Normalmente, e infelizmente, muitos relés não possuem marcação de pinagem, dificultando a identificação dos novos entusiastas da eletrônica e o trabalho para as aplicações pretendidas.

As pinagens a serem identificadas são (na ordem dada):

  1. Pinos de bobina
  2. O pino de pólo comum
  3. O pino N / C
  4. O pino de E / S

A identificação de uma pinagem típica do relé pode ser feita da seguinte maneira:

1) Coloque o multímetro na faixa de Ohm, de preferência na faixa de 1K.

2) Comece conectando os produtos do medidor a um dos dois pinos de relé aleatoriamente, até encontrar os pinos que indicam algum tipo de resistência no visor do medidor. Normalmente, isso pode estar entre 100 ohms e 500 ohms. Esses pinos do relé significariam os pinos da bobina do relé.

3) Siga o mesmo procedimento e prossiga conectando os medidores aleatoriamente aos três terminais restantes.

4) Continue fazendo isso até encontrar dois pinos de relé indicando continuidade entre eles. Obviamente, esses dois pinos serão o N / C e o polo do relé, pois, como o relé não está energizado, o polo se conectará ao N / C devido à tensão interna da mola, indicando a continuidade entre eles. .

5) Agora você precisa simplesmente identificar o outro terminal único que pode ser orientado em algum lugar através dos dois terminais anteriores, representando uma configuração triangular.

6) Na maioria dos casos, a pinagem central dessa configuração triangular seria seu polo de relé, o N / C já está identificado e, portanto, o último seria o contato de N / O ou pinagem de seu relé.

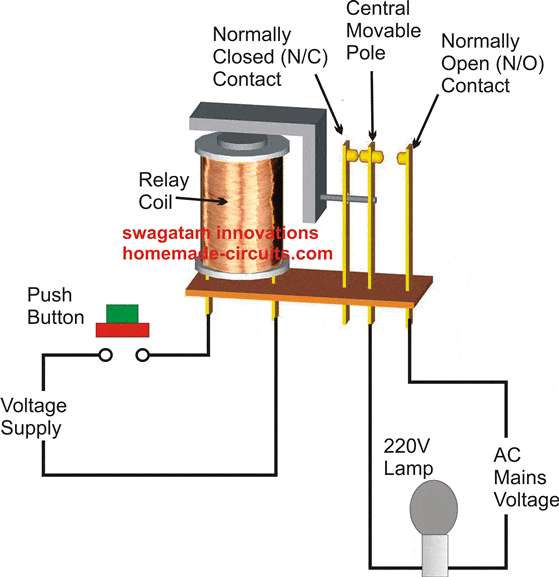

A simulação a seguir mostra como um relé típico pode ser conectado a uma fonte de tensão CC através de suas bobinas e a uma carga CA principal através de seus contatos N / O e N / C.

Esses três contatos podem ser confirmados posteriormente alimentando a bobina do relé com a tensão especificada e verificando a continuidade do lado de E / S com o medidor.

O procedimento simples acima pode ser aplicado para identificar qualquer pinagem do relé que lhe seja desconhecida ou não esteja marcada.

Agora que estudamos minuciosamente como um relé funciona e como identificar os pinos de um relé, também seria interessante conhecer os detalhes do tipo mais popular de relé usado principalmente em pequenos circuitos eletrônicos e como conectá-lo. .

Se você deseja saber como projetar e configurar um estágio de controlador de relé usando um transistor, leia-o na seguinte postagem:

Como fazer um circuito controlador de relé de transistor

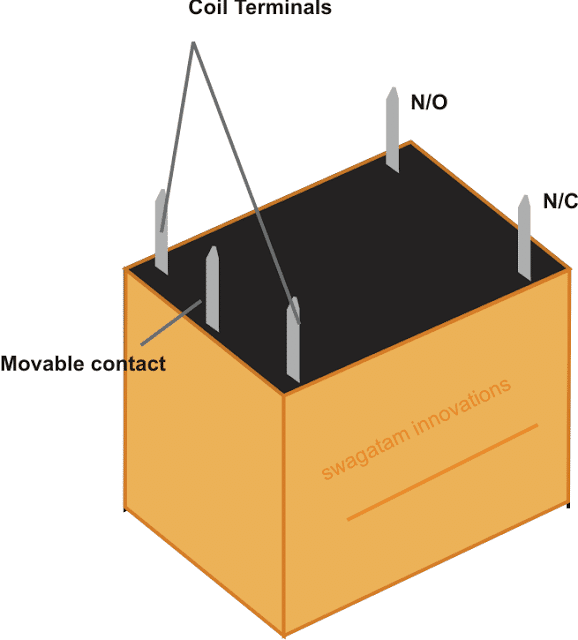

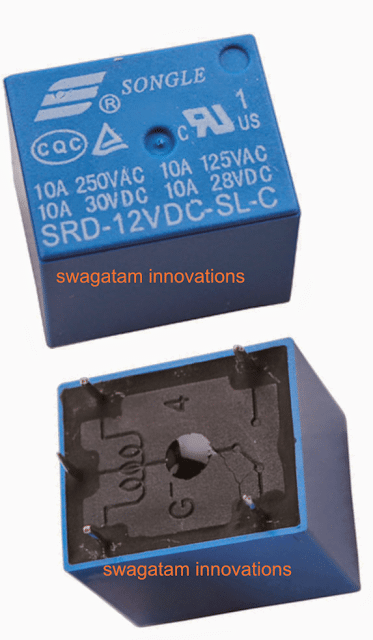

Um chinês típico faz pino de relé

Como conectar terminais de relé

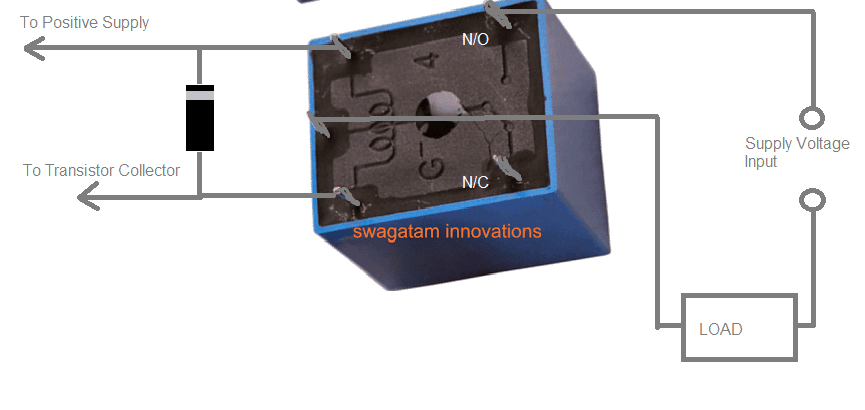

O diagrama a seguir mostra como o relé acima pode ser conectado a uma carga, para que, quando a bobina for energizada, a carga seja ativada ou ativada através de seus contatos de E / S e através da tensão de alimentação conectada.

Esta tensão de alimentação em série com a carga pode estar de acordo com as especificações da carga. Se a carga for classificada em potencial CC, essa tensão de alimentação poderá ser CC, se for assumido que a carga é operada pela rede CA, essa fonte de alimentação poderá ser 220 V ou 120 V CA, dependendo da as especificações.
