Folha de dados e trabalho da bateria 18650 2600mAh

Neste artigo, tentaremos entender as principais especificações e a folha de dados da célula de íon de lítio 18650 2600 mAh, uma das baterias de íon de lítio mais populares e preferida por todos os profissionais de eletrônica devido à sua alta eficiência , em termos de poder. entrega e dimensões compactas.

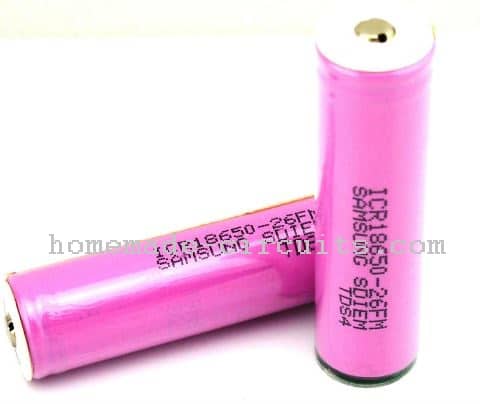

Folha de dados e trabalho da bateria 8650 2600mAh

As baterias de íon de lítio são uma das formas mais avançadas de baterias projetadas para carregar e descarregar em velocidades de alta eficiência, em comparação com qualquer outra forma de bateria.

As baterias de íon de lítio podem carregar significativamente rapidamente, armazenando tensão e corrente com quase 90% de eficiência, e podem fornecer a mesma coisa com quase a mesma quantidade de eficiência. Essa é a razão pela qual todos os dispositivos avançados e de ponta atualmente contam com baterias de íon de lítio para sua função e desempenho.

Neste artigo, estamos discutindo células de íon de lítio 18650 de 2600mAh que se assemelham às conhecidas células AAA de 1,5V tradicionais, mas são muito mais poderosas e eficientes com suas classificações.

Diferença entre AAA 1.5 Cell e 18650 2600 mAh Li-Ion Cell

As principais diferenças entre essas duas contrapartes podem ser estudadas da seguinte forma:

  1. As células AAA são classificadas em 1,5V, enquanto as células de 18650 2600 mAh são classificadas em 3,7V
  2. As células AAA têm uma capacidade máxima de 1000 mAh, as células 18650 têm uma capacidade de até 2600 mAh
  3. Somente variantes de Ni-Cd de células AAA podem ser carregadas com menos eficiência, enquanto todos os 18650 2600 mAh podem ser carregados com muita eficiência.
  4. Os AAA são principalmente tipos de uso e lançamento que têm uma vida útil curta, 18650 2600 mAh, uma vida útil longa e podem ser carregados e descarregados muitas vezes com eficiência sustentada.

Folha de dados e especificações elétricas principais

A folha de dados elétrica principal e as especificações da célula 18650 2600 mAh podem ser entendidas a partir da seguinte explicação:

  1. Voltagem nominal: 3.7V
  2. Classificação máxima Ah: 2600 mAh
  3. Impedância interna: em torno de 70 milliohms
  4. Limite de corte de baixa tensão: 3 V
  5. Carga máxima recomendada ou limite máximo de corte de carga: 4.2V
  6. Taxa recomendada de upload e download: @0,52 amperes
  7. Possível carregamento rápido e velocidade de download rápida: @1.3 amperes a temperatura controlada da caixa
  8. Upload e download máximos permitidos: @2,6 amperes em forma pulsada e sob temperatura controlada da caixa.
  9. Faixa de temperatura permitida da caixa durante o carregamento: 0 a 45 graus Celsius
  10. A faixa de temperatura permitida da caixa durante o descarregamento: -20 a 60 graus Celsius.

Como carregar uma bateria 18650 2600 mAh

Como qualquer outra bateria de íon de lítio de 3,7V, a bateria 18650 2600mAh deve ser carregada a uma taxa de tensão constante de corrente constante (DC / CV), onde a tensão do carregador deve ser classificada em 4,2V constante e com uma corrente constante de 0,52 amperes.

A bateria deve ser carregada até que a tensão do terminal atinja 4,2V, quando a fonte de carga precisar ser cortada.

Durante a descarga, deve-se seguir um padrão idêntico ao descrito acima, no qual a carga conectada deve, de preferência, ser classificada para extrair corrente de não mais do que 0,52 amperes e desconectada antes que a bateria atinja cerca de 3,1V.

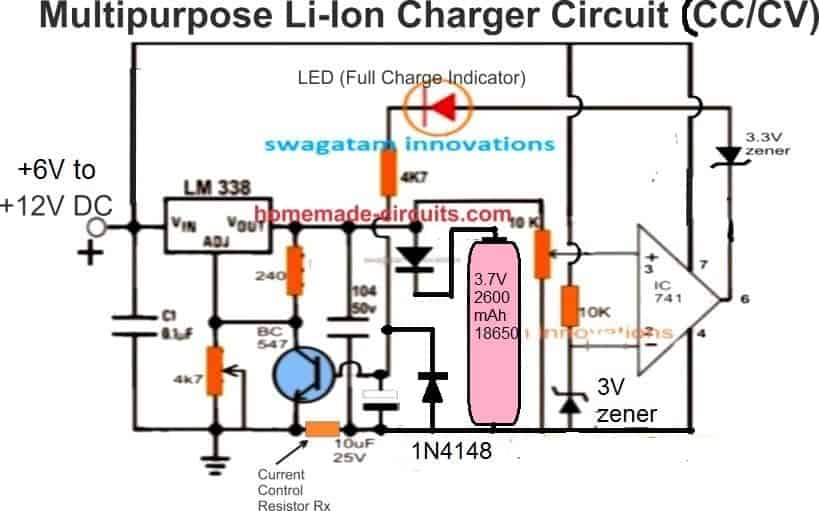

Circuito de carregador de corte automático simples (CC / CV) para carregar a bateria 18650 2600mAh

18650 2600mAh carregador de banco de potência

A figura acima mostra um circuito simples de carregador de bateria 18650 2600mAh que usa um único regulador IC LM317 e estágios opamp baseados em IC 741.

Rx pode ser calculado da seguinte forma:

Rx = 1,2 / 0,6 = 2 ohms / 1/2 watt

Se você deseja usar um resistor fixo em vez da predefinição 4k7, pode calcular o mesmo com a seguinte fórmula;

VOU = VJUIZ (1 + R2 / R1) + (IADJ × R2)

onde é = VJUIZ = 1,25, R1 = 240 ohms, R2 = para predefinição 4k7

O ADJ atual é de apenas 50 µA e, portanto, pequeno demais para ser considerado na fórmula, você pode removê-lo.

Como alternativa, você também pode experimentar este software

É fácil configurar o circuito

Mantenha o controle deslizante de 10K predefinido na posição de solo. Aplique no mínimo 6V na entrada e ajuste o potenciômetro 4K7 para produzir 4,2V precisos nos pontos em que a bateria deve estar conectada.

Agora ajuste lentamente a predefinição de 10k até o LED acender, sele a predefinição com cola epóxi.

Faça isso sem conectar uma bateria.

É isso, o sistema de corte automático já está configurado.

Você pode confirmar a configuração conectando uma célula 18650 descarregada nos pontos indicados, depois ligue a alimentação e aguarde até o LED vermelho acender. Quando isso acontece, você pode assumir que a bateria está totalmente carregada e pode ser removida para uso.

Projetos mais simples do carregador 18650

Conforme explicado em outro post relacionado, o carregamento da bateria de íon de lítio não é crítico e pode ser feito com um circuito simples, desde que sejam mantidos alguns critérios.

A primeira condição é que a bateria ou célula seja carregada a uma taxa de corrente constante calculada que não aqueça a bateria acima de 37 graus Celsius.

A segunda condição é garantir que a bateria não esteja sobrecarregada e cortada para exatamente 4,2V.

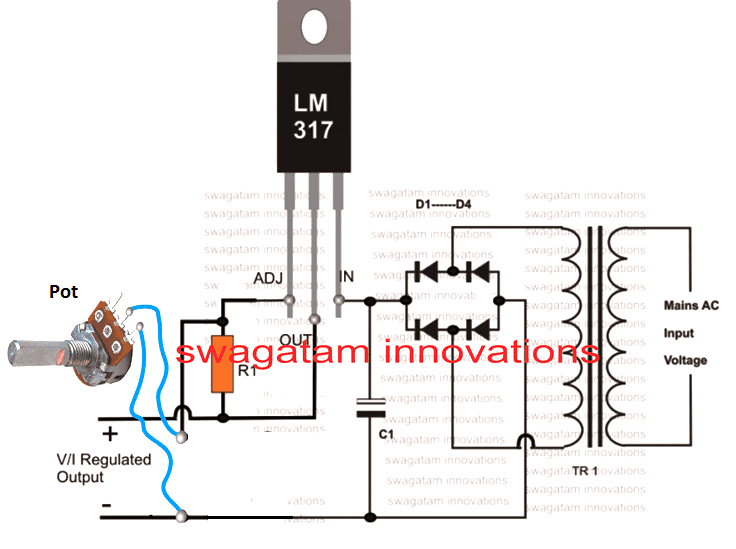

Se um carregador automático de corte parecer difícil de montar, isso pode ser evitado simplesmente baixando o limite de carga total para 4,1 V. Esse nível pode reduzir um pouco o tempo de backup, mas a bateria, no entanto, desfruta de boa saúde, Vida útil mais longa Além disso, o carregador pode ser construído usando peças comuns ou um único IC LM317, como mostrado abaixo:

folha de dados e trabalho da bateria 18650 2600mah

Ajuste o recipiente para obter um 4.1V preciso na saída da célula 18650.

  • R1 = 240 ohms
  • D1 — D4 = 1N4007
  • POT = pote 4k7
  • C1 = 1000uF / 25V
  • Transformador = 0-6V / 1 amp

Onde pode ser usada a bateria 18650 2600mAh?

Ele pode ser usado em todos os tipos de aplicações baseadas em bateria que precisam passar por um uso incansável de energia para uma finalidade específica, como lanternas de LED, luzes de emergência, drones e quadcopters, perfuradoras DC, cortadores de cabelo etc.

Essas células também podem ser usadas efetivamente em circuitos de banco de potência; um exemplo de circuito de banco de potência pode ser visto abaixo:

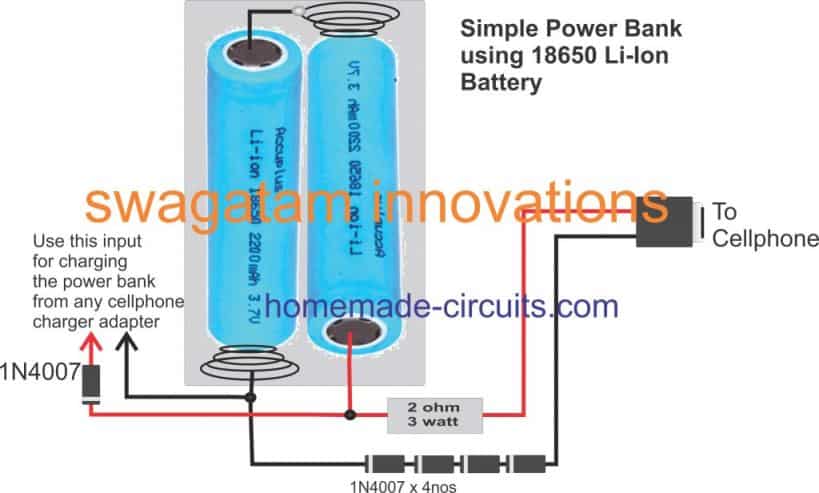

banco de potência usando 18650 células de íons de lítio

Como podemos ver na figura, duas células 18650 2600 mAh são conectadas em série em um estojo compacto, e o terminal de saída está configurado para carregar o celular desejado durante o uso de emergência.

Para que o banco de potência esteja pronto ou em espera, primeiro ele deve ser carregado com um carregador explicado na seção anterior deste artigo. A tensão de entrada deve ser configurada em 8.4V.

Uma vez totalmente carregado, o banco de potência deve ser removido do carregador, durante esse período a tensão da bateria pode cair para o nível padrão de 3,8V, cada um dos quais constitui uma tensão total de 7,6V.

Os diodos conectados garantem que a saída final do banco de potência seja reduzida para cerca de 5,2V, enquanto o resistor de 2 ohms adiciona uma função de controle de corrente à saída. Esse valor de resistência pode precisar ser ajustado dependendo do tipo de telefone celular conectado à saída, para que a carga seja implantada de maneira ideal e eficiente

Uma vez alcançado o estado de espera acima, o usuário pode levar esse banco de potência com 18650 2600mAh para o exterior para o objetivo de carregamento de emergência pretendido.
