O IC 4047 é um desses dispositivos que promete uma gama ilimitada de soluções de aplicação de circuitos. O IC é tão versátil que em muitas ocasiões supera facilmente seu rival próximo, o IC 555, vamos estudar a folha de dados e detalhes de pinagem deste chip versátil.

Folha de dados principal e especificações:

Oscilador embutido com opção de frequência variável através de uma rede RC externa.

Saídas push-pull complementares com uma saída de clock ativa separada, a saída de clock é na verdade uma extensão da saída de frequência do oscilador interno.

Ciclo de trabalho travado em 50% para precisão, operação à prova de falhas dos estágios externos.

O IC 4047 pode ser configurado como MV astável livre e também como MV monoestável.

No modo astável, o chip oferece a opção de integrar entradas de disparo externas, também chamadas de modos de gating verdadeiro e de complemento.

O modo monoestável permite o disparo de borda positiva, bem como o disparo de borda negativa do IC.

Além disso, permite o recurso retriggerable para estender o tempo de saída para o nível calculado desejado. Ou seja, após o disparo normal ser aplicado ao IC, mais disparos subsequentes podem ser aplicados para que a saída some o tempo, gerando mais atraso na saída.

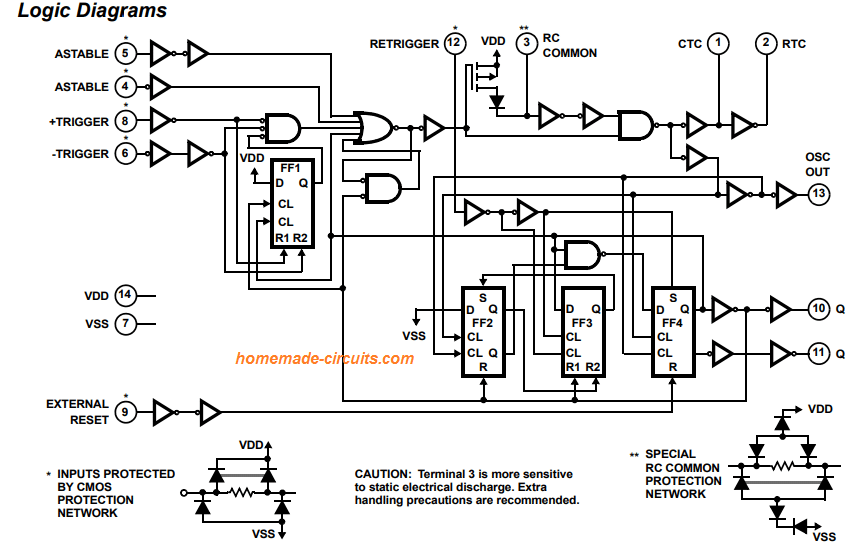

Diagrama de Lógica Interna

DIAGRAMA DE LÓGICA INTERNA IC 4047

Detalhes da pinagem

A explicação a seguir sugere como as pinagens do IC 4047 podem ser configuradas para implementar os modos de operação discutidos acima:

No modo astável de funcionamento livre, conecte os pinos 4, 5, 6, 14 ao positivo ou Vdd, conecte os pinos 7, 8, 9, 12 ao terra ou Vss.

O Vdd deve ser fornecido com a tensão recomendada de 3V a 15V e no máximo 18V (absoluto).

No modo astável fechado, conecte os pinos 4, 6, 14 ao positivo ou Vdd, conecte os pinos 7, 8, 9, 12 ao terra ou Vss, conecte o pino 5 ao pino de reset do IC do gatilho externo, enquanto a saída do chip externo para pino 4 do IC 4047.

Para os modos acima, a saída pode ser obtida nos pinos 10, 11 (push-pull) enquanto os relógios estão no pino 13.

No modo monoestável de gatilho positivo, conecte os pinos 4, 14 ao positivo ou Vdd, conecte os pinos 5, 6, 7, 9, 12 ao terra ou Vss, conecte o pino 8 ao pino de reset do IC do gatilho externo, enquanto a saída do externo chip ao pino 6 do IC 4047.

Para os modos acima, a saída pode ser obtida através dos pinos 10, 11.

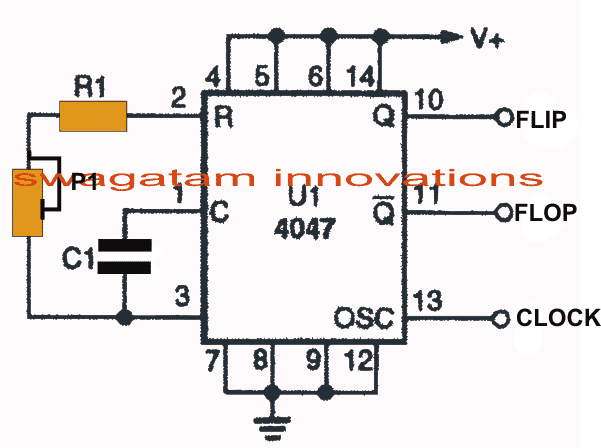

Diagrama de circuito de modo astável de funcionamento livre fundamental usando IC 4047

DICAS DE PINAGEM IC 4047

Conforme mostrado na figura acima, o IC 4047 pode ser usado como um oscilador ou multivibrador astável de funcionamento livre, configurando o chip no método sugerido acima.

Aqui R1, P1 e C1 determinam a frequência do oscilador do IC e a saída nos pinos 10, 11 e 13.

Basicamente R1, P1 juntos não devem ser inferiores a 10K, e acima de 1M, enquanto C1 não deve ser inferior a 100pF (valores maiores não têm restrições) para manter o bom funcionamento do chip.

Os pinos 10 e 11 são saídas complementares que se comportam de maneira push-pull, ou seja, quando o pino10 está alto o pino11 está baixo e vice-versa.

O pino 13 é a saída de clock do IC 4047, cada pulso alto medido nesta saída permite que o pino 10/11 mude de posição com seus níveis lógicos, enquanto a lógica baixa não influencia nenhuma resposta no pino 10/11.

O pino 13 é normalmente mantido aberto quando não está em uso, pode ser aplicado nos casos em que uma frequência ou saída pulsada pode ser necessária para os outros estágios do circuito para fins de aprimoramento, como para fazer inversores baseados em PWM modificados, etc.

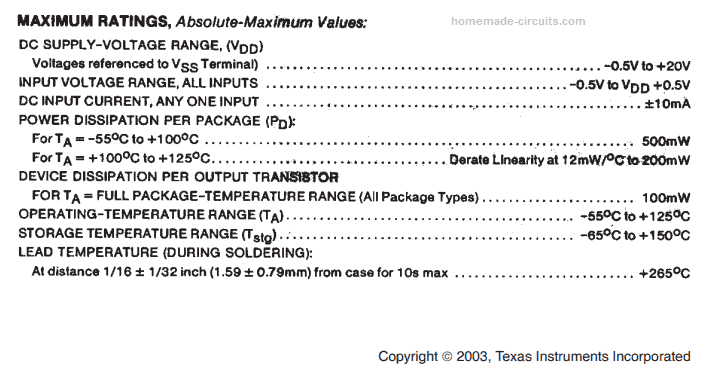

Especificações Eletricas

ESPECIFICAÇÕES ELÉTRICAS IC 4047

Notas de aplicação:

O IC é mais adequado para todos os tipos de aplicações de inversores, conversores, SMPS e temporizadores.

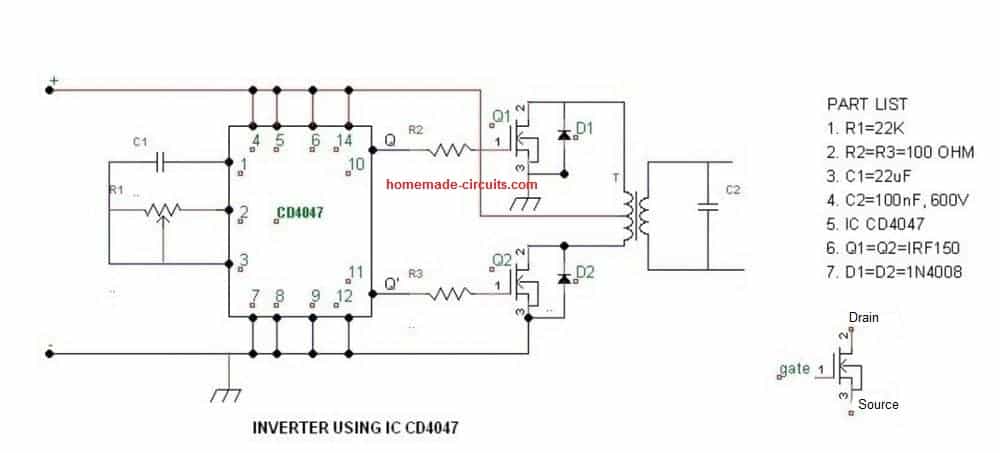

Uma aplicação típica de inversor de onda quadrada simples usando o IC 4047 pode ser testemunhada abaixo:

IMG 62430CEBB66FA

A fórmula para calcular a frequência ou os componentes RC são:

f = 1/8,8RC no pino #10 e pino #11

f = 1/4,4RC no pino # 13

Onde f está em Hz, R em Ohms e C em Farads.

O tempo de pulso pode ser obtido resolvendo:

t = 2,48RC onde t está em segundos, R em Ohms e C em Farads
