Cálculo do capacitor do filtro para suavizar a ondulação

No artigo anterior, aprendemos sobre o fator de ondulação nos circuitos de fonte de alimentação, aqui continuamos e avaliamos a fórmula para calcular a corrente de ondulação e, consequentemente, o valor do capacitor do filtro para eliminar o conteúdo de ondulação na saída de CC.

O post anterior explicou como o conteúdo DC após a retificação pode suportar a quantidade máxima de tensão de ondulação possívele como ele pode ser reduzido significativamente usando um capacitor de suavização.

Embora o conteúdo final da ondulação, que é a diferença entre o valor máximo e o valor mínimo da CC suavizada, nunca pareça ser completamente eliminado e dependa diretamente da corrente de carga.

Em outras palavras, se a carga for relativamente maior, o capacitor começará a perder sua capacidade de compensar ou corrigir o fator de ondulação.

Fórmula padrão para calcular o capacitor do filtro

Na próxima seção, tentaremos avaliar a fórmula para calcular o capacitor do filtro nos circuitos da fonte de alimentação para garantir uma ondulação mínima na saída (dependendo da especificação da corrente de carga conectada).


C = I / 2 x f x Vpp

onde eu = corrente de carga

f = frequência de entrada CA

Vpp = ondulação mínima (a tensão pico a pico após suavização) que pode ser permissível ou aceitável para o usuário, porque praticamente nunca é possível fazer esse zero, pois isso exigiria um valor monstruoso inviável e inviável, provavelmente não viável para qualquer pessoa implementar.

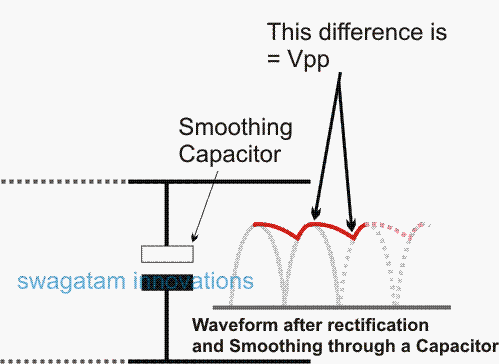

forma de onda após retificação

Vamos tentar entender a relação entre a corrente de carga, a ondulação e o valor ideal do capacitor a partir da avaliação a seguir.

Relação entre corrente de carga, ondulação e valor do capacitor

Na fórmula mencionada, podemos ver que a ondulação e a capacitância são inversamente proporcionais, o que significa que, se a ondulação deve ser mínima, o valor do capacitor deve aumentar e vice-versa.

Suponha que concordemos com um valor de Vpp que, por exemplo, 1V estará presente no conteúdo final da CC após a suavização, então o valor do capacitor pode ser calculado como abaixo:


Exemplo:

C = I / 2 x f x Vpp (assumindo f = 100Hz e o requisito de corrente de carregamento como 2amp))

Idealmente, o Vpp deve sempre ser um, pois esperar valores mais baixos pode exigir valores impraticáveis ​​enormes do capacitor, para que o “1” Vpp possa ser considerado como um valor razoável.

Resolvendo a fórmula anterior, obtemos:

C = I / 2 x f x Vpp

= 2/2 x 100 x 1

= 0,01 Farads ou 10.000uF (1Farad = 1.000.000 uF)

Portanto, a fórmula acima mostra claramente como o capacitor de filtro necessário pode ser calculado em relação à corrente de carga e à corrente de ondulação mínima permitida no componente CC.

Referindo-se ao exemplo resolvido acima, pode-se tentar variar a corrente de carga e / ou a corrente de ondulação permitida e avaliar facilmente o valor do capacitor do filtro de acordo para garantir a suavização ideal ou prevista da CC retificada em um circuito de alimentação de energia fornecida.
