A postagem explica a maneira correta de entender e identificar as especificações dos componentes em um determinado esquema de circuito, mesmo que os detalhes estejam faltando no documento ou no esquema.
Esquemas sem especificações de peças
Quando um novo aficionado procura por um circuito eletrônico específico de sua escolha, a internet lhe fornece uma infinidade de esquemas para escolher, e o indivíduo é capaz de localizar aquele que pode ser perfeitamente adequado à sua necessidade de aplicação.
No entanto, mesmo depois de ter todo o projeto do circuito acessado, muitas vezes os hobistas ficam confusos com os detalhes da especificação da peça, já que esta é uma seção que parece estar faltando na maioria dos sites, incluindo o meu.
Isso pode ser frustrante para qualquer um, mas um usuário experiente saberá que não há nada com que se preocupar e como gerenciar eficientemente qualquer informação fornecida com o diagrama.
Construir um circuito sem ter todos os detalhes das partes do circuito não é difícil porque as especificações dos componentes não são tão críticas quanto as conexões deveriam ser.
Aqui tentaremos entender e aprender sobre como perceber ou reconhecer os detalhes de uma peça em um determinado diagrama de circuito, mesmo que não seja fornecido no artigo.
Vamos começar com os resistores:
Identificando Resistores:
Os resistores são os componentes eletrônicos mais primitivos, básicos e passivos, mas um dos membros mais importantes da família eletrônica.
Sempre que você se deparar com um diagrama de circuito específico sem especificações detalhadas do resistor mencionadas (apenas valores mencionados), você certamente pode assumir que os resistores são os padrões padrão com as seguintes especificações:
Watt = 1/4 watt, valor típico e padrão

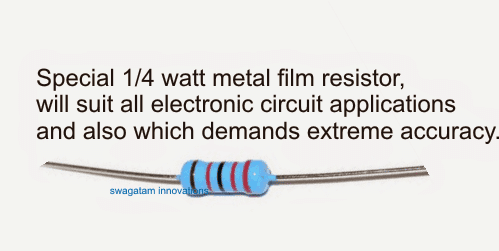

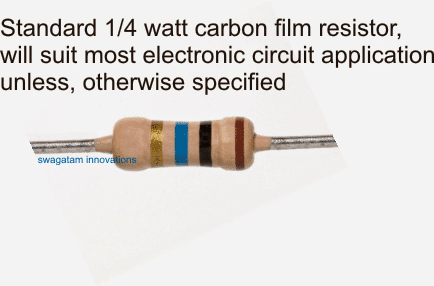

Tipo: carbono ou CFR (resistor de filme de carbono) para aplicações não críticas, metal ou MFR (resistor de filme de metal, 1%) para circuitos que podem exigir extrema precisão em termos de tolerância de resistência (não superior a 1% +/-).

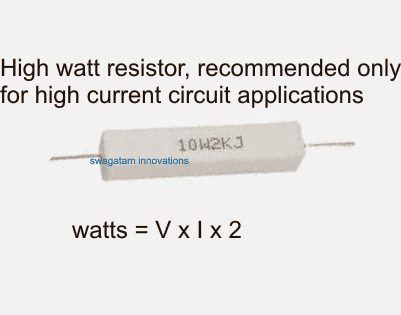

O tipo de fio enrolado pode ser escolhido se a corrente através do resistor for superior a 200 miliamperes.
Basicamente, o parâmetro watt indica quanta corrente o resistor pode suportar com segurança para a posição dada no circuito.
Agora, depois de identificar as especificações acima, às vezes pode-se parecer confuso com os valores também, por exemplo, o hobista pode achar o valor 750K difícil de encontrar em sua localidade, mas não há com o que se preocupar.
Os valores dos resistores nunca são muito críticos, portanto, para o exemplo acima, qualquer valor entre 680K e 810K fará o trabalho, ou o usuário pode simplesmente juntar alguns resistores ímpares em série para obter o mesmo, com precisão e eficiência (por exemplo, 470k + 270k resultará em 740k)
Identificando Capacitores:
Os capacitores são normalmente de dois tipos, polares e não polares. Os exemplos de capacitores polares são eletrolíticos e de tântalo, enquanto para os não polares o alcance pode ser bastante grande.
Os capacitores não polares podem ser do tipo cerâmico de disco básico, tipo eletrolítico, tipo polipropileno, tipo poliéster metalizado.
A tensão nominal para os capacitores é importante e, como regra geral, deve ser o dobro da especificação de tensão de alimentação do circuito. Portanto, se a tensão de alimentação for 12V, a especificação de tensão típica para os capacitores pode ser selecionada para ser em torno de 25V, mais do que esse parâmetro nunca será prejudicial, mas não é recomendado apenas porque ninguém apreciaria um aumento desnecessário no custo e espaço de o material.
Se o diagrama não identificou o “tipo” especificamente, pode-se supor que eles tenham as seguintes especificações típicas:

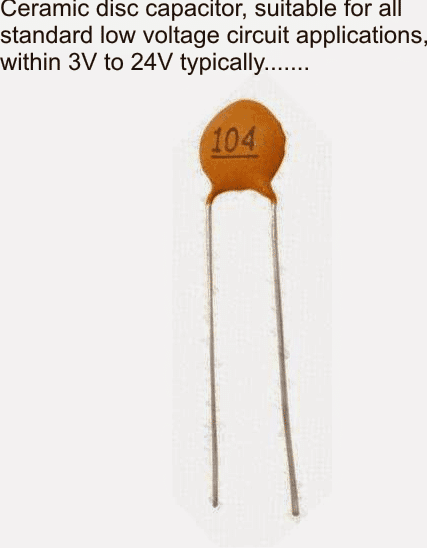

Capacitores não polares abaixo de 1uF podem ser considerados capacitores do tipo disco cerâmico para a maioria dos circuitos CC de baixa tensão, dentro da faixa de 24V.
Para circuitos de tensão mais alta, pode ser necessário especificar o lojista sobre a classificação de tensão dos capacitores, que deve ser conforme os dados explicados na seção acima.

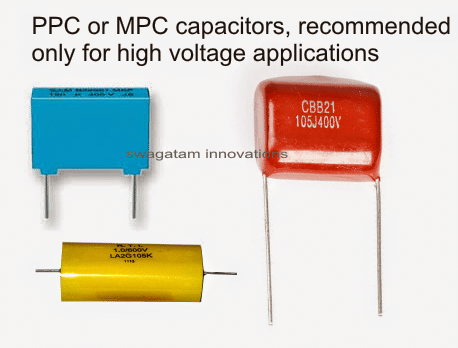

Para tensões no nível da rede, o tipo de capacitor deve ser sempre PPC ou MPC, que significa polipropileno ou poliéster metalizado.

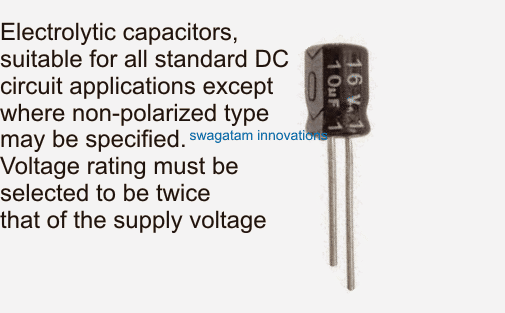

Os capacitores eletrolíticos não possuem nenhuma recomendação específica, estes apenas precisam ser fixados com a polaridade e tensão nominal corretas para serem mantidas conforme a discussão anterior.
Em circuitos que podem exigir extrema precisão em termos de baixo vazamento, por exemplo em aplicações de temporizador, pode-se optar por capacitores do tipo tântalo em vez dos contrapartes eletrolíticos que são projetados para oferecer o mínimo possível de vazamento e alta eficiência.
Identificando diodos:
As especificações do diodo podem ser facilmente identificadas em qualquer circuito a partir dos dados fornecidos, pois o próprio número da peça conterá todas as informações necessárias sobre ele.
Em um caso especial, se você achar que está faltando, você pode assumir que as especificações estão de acordo com as seguintes instruções:
Se estiver posicionado em série com a tensão de alimentação, para circuitos normais de baixa corrente, um 1N4007 fará o trabalho, que é classificado para lidar com até 1 amp a 300V.
Se o circuito for especificado para funcionar com correntes mais altas, um 1N5408 pode ser empregado com classificação de 300 V, 3 amperes, um 6A4 pode ser selecionado para circuitos de 5 amperes… e assim por diante.
Para aplicações de roda livre, como em relés, um 1N4007 ou 1N4148 pode ser usado,
para cargas de corrente mais altas, como motores ou solenóides, o diodo pode ser
devidamente atualizado conforme descrito acima.
Para circuitos de corrente mais alta, o dispositivo simplesmente precisa ser atualizado com suas especificações de amplificador.
Se o diodo for indicado como 1N4001, 1N4002 etc, simplesmente ignore-os e vá para a variante final 1N4007, já que é designado para lidar com a tensão máxima na faixa.
O mesmo pode ser verdade para os outros diodos também. Consulte sempre as fichas técnicas da série específica para saber qual da gama é a mais avançada, em termos de especificações de tensão (não corrente, porque a corrente pode ser igual para todos os diodos da série, por exemplo 1N4001, 2, 3 , 4….7 todos são classificados em 1 amp, mas com especificações de voltagem diferentes).
Se o circuito for um circuito do tipo de comutação de alta velocidade (como o circuito SMPS), o diodo pode ser substituído por um diodo do tipo Schottky que é especificado para funcionar como diodos de recuperação rápida de comutação rápida. esta variante também pode estar disponível da faixa de corrente mais baixa para a mais alta, a partir da qual o dispositivo correspondente pode ser selecionado. Alguns exemplos de diodos de comutação rápida são BA159, FR107 etc.
Identificando transistores:
Os transistores são uma das partes mais importantes em um circuito eletrônico, e isso também, assim como os componentes acima, podem ser personalizados de acordo com o conforto do usuário.
Os transistores são identificados por seus números que geralmente terminam com um prefixo, por exemplo, um BC547 pode estar disponível como BC547A, BC547B, BC547C etc.
Se o circuito for um padrão operado de 12V, nesse caso, você pode simplesmente ignorar os prefixos e usar qualquer transistor “BC547”, no entanto, se a especificação de tensão do circuito estiver no lado mais alto, o valor do prefixo deve ser levado em consideração conta, porque as terminações A,B,C indicam o limite máximo de tensão tolerável para o dispositivo ou seus limites de tensão de ruptura. Você pode querer verificar a folha de dados do dispositivo específico para identificar sua classificação de tensão exata.
O segundo parâmetro que precisa ser identificado é o ampere (ou mA) que pode ser novamente rastreado a partir da folha de dados do dispositivo específico.
Portanto, em um evento, um número BJT não é claramente especificado em um diagrama de circuito, então o mesmo pode ser identificado pelo método explicado acima, ou se o número mostrado for obsoleto e difícil de obter, qualquer outra variante com uma especificação de corrente e tensão correspondente pode ser usado em vez do referido.
O mesmo pode ser verdade para mosfets e IGBTs.
Outro fator que pode se tornar crucial na identificação de transistores é o seu valor de hFe, no entanto, isso pode ser ignorado, pois todos os BJTs de baixo sinal são atribuídos com alto ganho ou valores de hFe, por isso é automaticamente atendido.
Portanto, da discussão acima, podemos concluir que, afinal, não é tão difícil identificar a especificação correta e segura da peça de trabalho para um determinado circuito, mesmo que uma lista detalhada de materiais não seja fornecida junto com ela.
Se você tiver mais dúvidas, sinta-se à vontade para perguntar através da caixa de comentários abaixo
