O IC LM386 é um chip amplificador de potência minúsculo de 8 pinos, feito especialmente para operar sob parâmetros de tensão relativamente baixos, mas fornece uma amplificação considerável.
O circuito amplificador IC LM386 torna-se adequado para aplicação em pequenos dispositivos de áudio de baixa potência, como rádios FM, campainhas, telefones etc.
Vamos começar a explicação do amplificador IC LM386 estudando primeiro suas classificações máximas absolutas, ou seja, os parâmetros que não devem ser excedidos ao usar este IC em qualquer circuito:
Especificações Técnicas do IC LM386
- Tensão de alimentação: 4V a máx. 15V (Típico)
- Tensão de entrada: +/- 0,4 volts
- Temperatura de armazenamento: -65 graus a +150 graus Celsius
- Temperatura de operação: 0 a 70 graus Celsius
- Potência de saída: 1,25 watts
- IC fabricado por: National Semiconductor

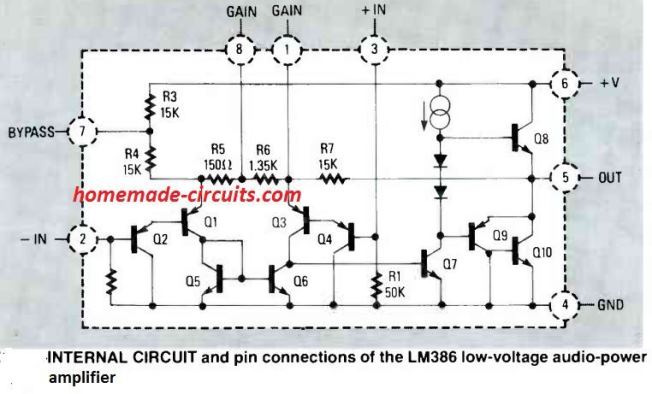

Esquema Interno
Como controlar o ganho para o IC LM386
A fim de tornar o IC melhor com sua resposta, seus pinos 1 e 8 foram atribuídos com um recurso de controle de ganho que pode ser definido externamente.
Ganho significa simplesmente a capacidade ou o nível de amplificação do dispositivo até o qual ele é capaz de amplificar a entrada de áudio de baixo sinal de entrada aplicada.
Quando os pinos acima são mantidos desconectados de qualquer coisa, o resistor interno de 1,35 K define o ganho do IC para 20.
Se um capacitor for unido através dos pinos acima, o ganho é subitamente elevado para 200.
O ganho pode ser simplesmente ajustado conectando um potenciômetro em série com o capacitor explicado acima nos pinos 1 e 8.
Circuitos Amplificadores de Aplicação Prática Usando o IC LM386
A figura a seguir mostra um circuito amplificador IC LM386 típico com o número mínimo de componentes necessários para fazer o IC operar em seu nível de ganho 20 definido internamente.
O alto-falante usado é um tipo de 2 watts, 8 Ohms.
A entrada em Vin pode ser alimentada a partir de qualquer fonte de áudio, como uma tomada de fone de ouvido de telefone celular, uma tomada RCA L ou R de CD/DVD player ou qualquer outra fonte similar.
O pino Vs deve ser conectado a uma fonte de +12V DC de um adaptador AC DC ou uma fonte de alimentação de transformador/ponte caseira.
O pino 4 deve ser conectado ao terra ou ao negativo da fonte de alimentação.
O fio terra ou o fio negativo da fonte de áudio de entrada também deve ser conectado ao negativo acima da fonte de alimentação.
O pino de entrada #2 vai para um potenciômetro de 10K que se torna o controle de volume, um de seus terminais finais é escolhido para receber o sinal de entrada enquanto o outro terminal está conectado ao terra, o central vai para a extremidade quente do IC.
O alto-falante é conectado em #8 através de um capacitor de bloqueio de alto valor, o arranjo resistor/capacitor conectado através do pino #5 e terra foi incluído para compensação de frequência e para fornecer maior estabilidade ao circuito.

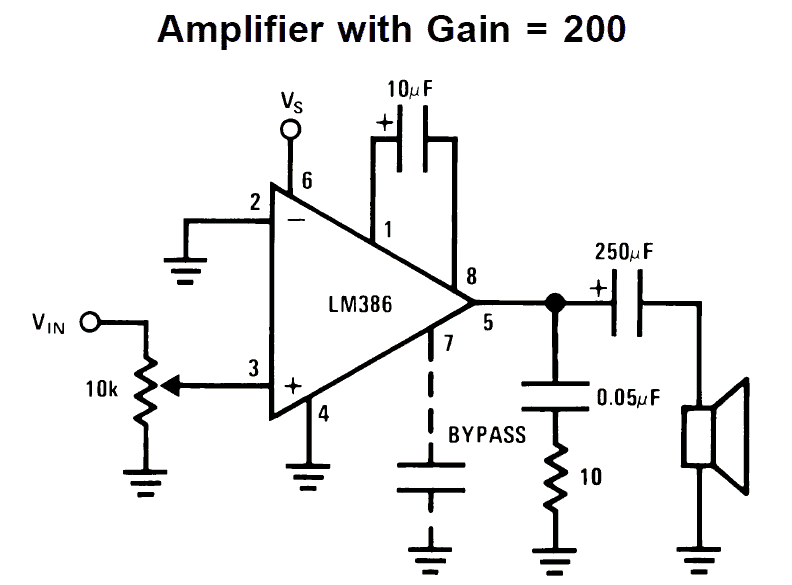

O próximo circuito mostra um design semelhante ao acima, exceto que seus pinos 1 e 8 foram conectados a um capacitor de 10uF, que como explicado acima ajuda a puxar o ganho do amplificador para 200
Diagrama de Circuito LM386 Detalhado com Instruções
Circuitos de Aplicação
A partir da discussão acima, aprendemos que o LM386 é um pequeno amplificador de áudio IC versátil que pode ser aplicado em muitos circuitos pequenos relacionados a áudio rapidamente e com grande eficiência.
A seguir estão alguns circuitos de aplicação usando o IC LM386 que você constrói e se diverte muito.
Circuito amplificador MIC usando LM386 IC

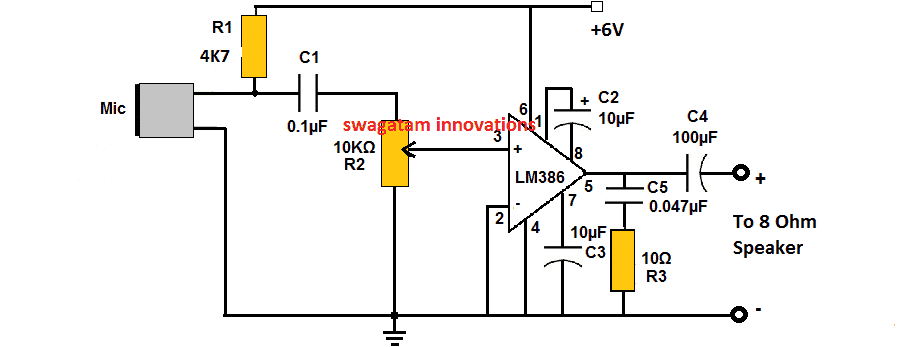

A imagem a seguir mostra como o LM386 explicado acima pode ser aplicado para obter um circuito amplificador de microfone simples, mas poderoso, conforme mostrado abaixo
Amplificador LM386 com reforço de graves
Até agora, sabemos que conectando um eletrolítico de 10 µF nos pinos 1 e 8, é possível aumentar o ganho real do circuito para 200. Isso acontece devido ao capacitor fazer o curto-circuito apropriado do resistor de 1,35 K embutido no CI.
A figura acima ilustra a maneira de desviar esse resistor implementando C4 -R2, para permitir 6 -dB de reforço de graves a 85 Hz. Isso compensa a incapacidade real do chip de produzir efeitos de graves adequados através de alto-falantes de 8 ohms de baixo custo normalmente usados.
Circuito de Rádio AM

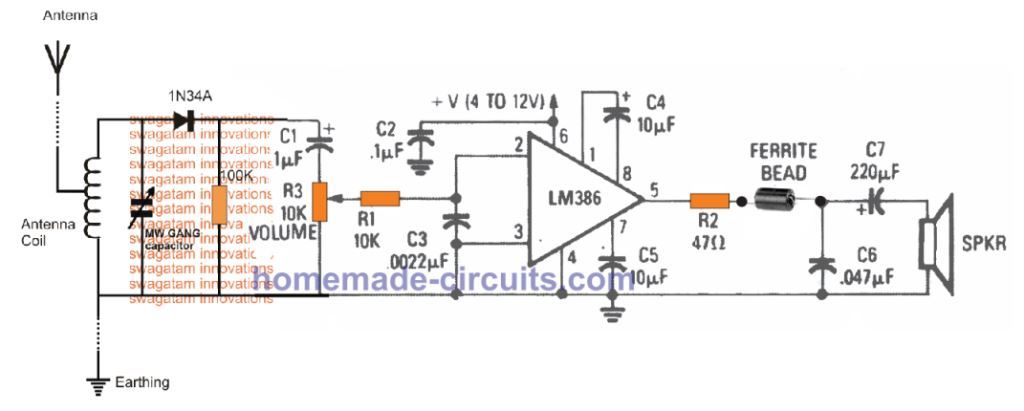

A figura acima mostra como o design do amplificador LM386 pode ser personalizado como um amplificador compacto para fazer um rádio AM simples. Aqui, a transmissão AM detectada é fornecida à entrada não inversora do IC através do pote de controle de volume R3, e o RF resultante é desacoplado por meio de R1, C3.
Qualquer tipo de distúrbio de RF remanescente é impedido de passar para o alto-falante através do cordão de ferrite indicado. Neste projeto de rádio LM386 AM, o ganho de tensão do IC é definido em 200 a C4. Você também pode ver que o circuito é alimentado através do estágio de rejeição de ondulação da fonte de alimentação suplementar, configurando C5 entre o pino 7 e a linha negativa.
