Neste post, discutiremos o método de substituir corretamente um BJT por um Mosfet, sem afetar o resultado final do circuito.

Introdução

Até os mosfets atingirem o campo da eletrônica, transistores ou BJTs, para ser mais preciso, governavam os circuitos e aplicações de comutação de energia.

Embora nem mesmo os transistores de junção bipolar (BJTs) possam ser ignorados devido à sua imensa flexibilidade e baixo custo, os mosfets também se tornaram muito populares quando se trata de alterar cargas pesadas e devido à alta eficiência associada a esses componentes. .

No entanto, embora esses dois colegas possam parecer semelhantes com seus recursos e estilo, esses dois componentes são completamente diferentes com seus recursos e configurações.

Diferença entre BJT e Mosfet

A principal diferença entre um BJT e um mosfet é que uma operação BJT depende da corrente e deve ser aumentada proporcionalmente à carga, enquanto um mosfet depende da tensão.

Mas aqui o mosfet tem uma vantagem sobre um BJT, porque a tensão pode ser facilmente manipulada e alcançada nos graus exigidos sem muitos problemas, ao contrário, aumentar a corrente significa mais energia a ser entregue, resultando em baixa eficiência, configurações mais volumoso, etc.

Outra grande vantagem de um mosfet contra o BJT é sua alta resistência de entrada, que permite a integração direta com qualquer IC lógico, independentemente do tamanho da carga que o dispositivo está sendo comutado. Essa vantagem também nos permite conectar muitos mosfets em paralelo, mesmo com entradas de corrente muito baixas (em mA).

Mosfets são basicamente de dois tipos, viz. tipo de modo de aprimoramento e tipo de modo de exaustão. O tipo de aprimoramento é usado com mais frequência e é predominante.

Os mosfets do tipo N podem ser ligados ou ativados aplicando uma tensão positiva especificada em suas portas, enquanto os mosfets do tipo P exigirão exatamente o oposto de uma tensão negativa para serem ativados.

Como substituir um transistor (BJT) por um Mosfet

Como explicado acima, um BJT é altamente dependente da corrente e sua corrente base deve aumentar proporcionalmente com o aumento da corrente de carga do coletor. Mas a tensão não importa, pois eles exigem apenas 0,6 a 1 volts para serem ligados.

Com os mosfets, é exatamente o oposto, você pode LIGAR com qualquer voltagem entre 3V e 15V com uma corrente tão baixa quanto 1 a 5mA.

Como tensões de comutação superiores a 5V ou até 12V estão prontamente disponíveis na maioria dos circuitos digitais e analógicos, os mosfets podem ser rapidamente conectados a qualquer fonte, independentemente da corrente de carga.

Isso significa que, em geral, podemos facilmente substituir um BJT por um mosfet, desde que cuidemos das polaridades relevantes.

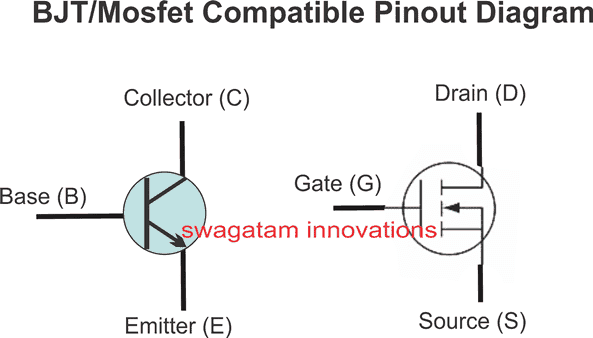

Diagrama de substituição de pinos compatível para NPN BJT com Mosfet de canal N

como substituir um transistor bjt por um mosfet wikiutil

Para um NPN BJT, podemos substituir o BJT por um mosfet especificado corretamente da seguinte maneira:

  • Remova o resistor de base do circuito, porque geralmente não precisamos mais dele com um mosfet.
  • Conecte a porta N-mosfet diretamente à fonte de tensão de ativação.
  • Mantenha o suprimento positivo conectado a um dos terminais de carregamento e conecte o outro terminal de carregamento ao dreno mosfet.
  • Por fim, aterre a fonte mosfet … CONCLUÍDO, você substituiu o BJT por um mosfet em questão de minutos.

O procedimento continuará como acima, mesmo que um PNP BJT seja substituído por um mosfet de canal P, você precisará reverter as polaridades de alimentação relevantes.

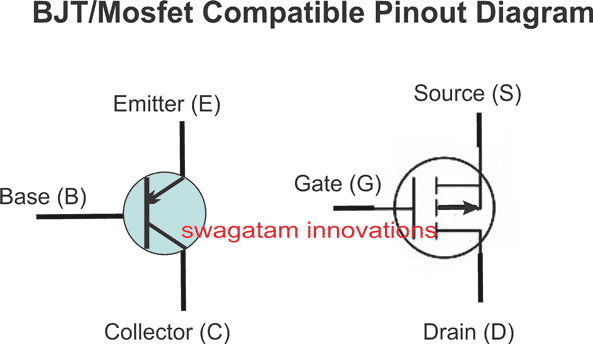

Diagrama de substituição de pinos compatível para PNP BJT com Mosfet de canal P

1590472669 651 como substituir um transistor bjt por um mosfet wikiutil
