Circuitos de aplicação IC LM338

Neste post, tentaremos discutir alguns circuitos de fonte de alimentação baseados em IC LM338 e circuitos de aplicativos relacionados que podem ser usados ​​por todos os amadores e profissionais em seus circuitos eletrônicos e experimentos diários.

Introdução

O TEXAS INSTRUMENTS LM338 IC é um IC versátil que pode ser conectado de várias maneiras diferentes para obter configurações de circuito de fonte de alimentação de alta qualidade.

Os seguintes exemplos de circuitos simplesmente mostram alguns dos circuitos úteis muito interessantes de fonte de alimentação que usam este IC.

Vamos estudar cada diagrama de circuito em detalhes:

Circuito simples de tensão ajustável

O primeiro circuito mostra o formato de fiação típico feito ao redor do IC. O circuito fornece uma saída ajustável de 1,25 V à tensão de entrada máxima aplicada, que não deve exceder 35 votos.

R2 é usado para variar a tensão de saída continuamente.

circuitos de aplicacao ic lm338 projetos de circuitos domesticos

Circuito de fonte de alimentação regulamentada simples de 5 A

Este circuito produz uma saída que pode ser igual à tensão de alimentação de entrada, mas a corrente é bem regulada e nunca pode exceder a marca de 5 A. R1 é selecionado com precisão para manter um limite de corrente máxima seguro de 5 amperes que pode ser retirado do circuito.

1590482461 50 circuitos de aplicacao ic lm338 projetos de circuitos domesticos

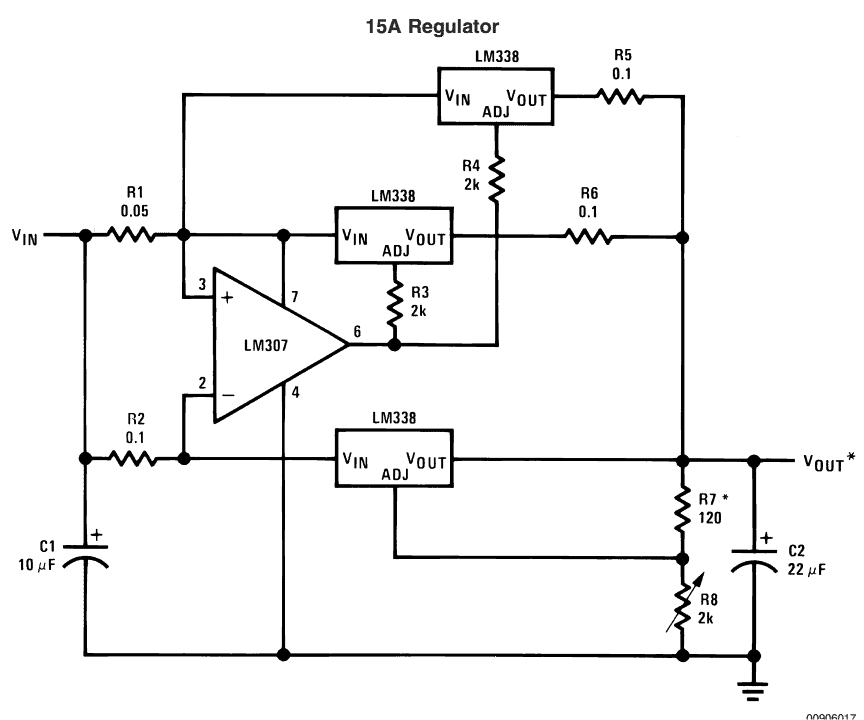

Circuito regulador de tensão variável de 15 A

O LM 338 IC é especificado apenas para lidar com um máximo de 5 amperes de corrente; no entanto, se for necessário lidar com correntes mais altas, na região de 15 A, ele poderá ser modificado para produzir essa quantidade de corrente com as modificações apropriadas. . Como mostrado abaixo.

1590482461 373 circuitos de aplicacao ic lm338 projetos de circuitos domesticos

O circuito usa três ICs LM338 para implementações pretendidas com uma tensão de saída ajustável conforme explicado no primeiro circuito. R8 é usado para operações de ajuste de tensão.

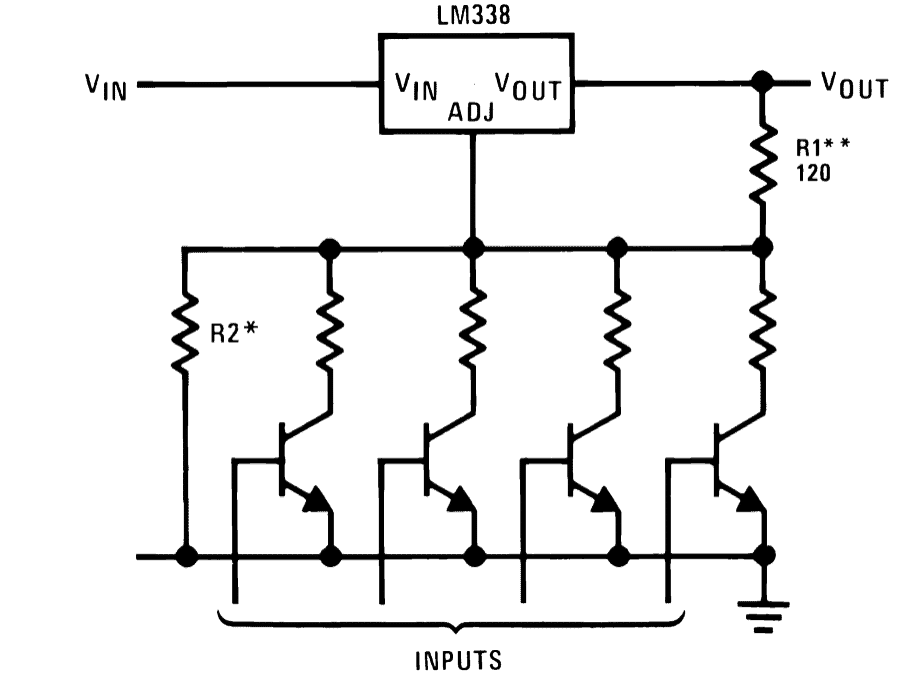

Circuito de fonte de alimentação ajustável digitalmente:

Em projetos anteriores, a fonte de alimentação usava um pote para implementar o procedimento de ajuste de tensão; o projeto abaixo incorpora transistores discretos que podem ser ativados digitalmente separadamente para obter os níveis de tensão relevantes nas saídas.

1590482461 647 circuitos de aplicacao ic lm338 projetos de circuitos domesticos

Os valores de resistência do coletor são escolhidos em uma ordem incremental para que as tensões que variam de acordo e possam ser selecionadas através de gatilhos externos possam ser selecionadas.

Circuito controlador de luz

Além de fontes de alimentação, o LM338 também pode ser usado como um controlador de luz. O circuito mostra um design muito simples, onde um fototransistor substitui a resistência que normalmente atua como um componente para ajustar a tensão de saída.

1590482461 625 circuitos de aplicacao ic lm338 projetos de circuitos domesticos

A luz que precisa ser controlada é fornecida pela saída do IC e sua luz pode cair neste fototransistor.
À medida que a luz aumenta, o valor do fototransistor diminui, o que, por sua vez, puxa o pino ADJ do IC em direção ao solo, forçando a tensão de saída a diminuir, o que também diminui a iluminação da luz, mantendo um brilho constante na lâmpada.

Circuito de alimentação controlado por corrente:

O circuito a seguir mostra uma fiação super simples com o LM338 IC, cujo pino ADJ é conectado à saída após uma predefinição de detecção de corrente. O valor predefinido determina a quantidade máxima de corrente permitida através do IC na saída.

1590482462 830 circuitos de aplicacao ic lm338 projetos de circuitos domesticos

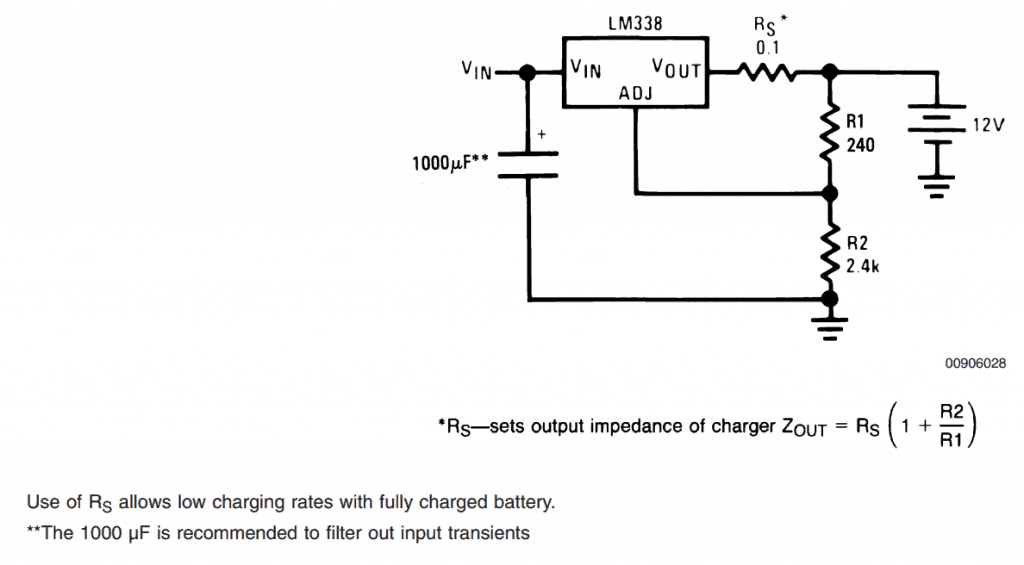

Circuito de carregador de bateria controlado atual de 12V

O circuito a seguir pode ser usado para carregar uma bateria de chumbo-ácido de 12 volts com segurança. A resistência Rs pode ser selecionada adequadamente para determinar o nível de corrente desejado para a bateria conectada. O R2 pode ser ajustado para obter outras tensões para carregar outras categorias de baterias.

1590482462 331 circuitos de aplicacao ic lm338 projetos de circuitos domesticos

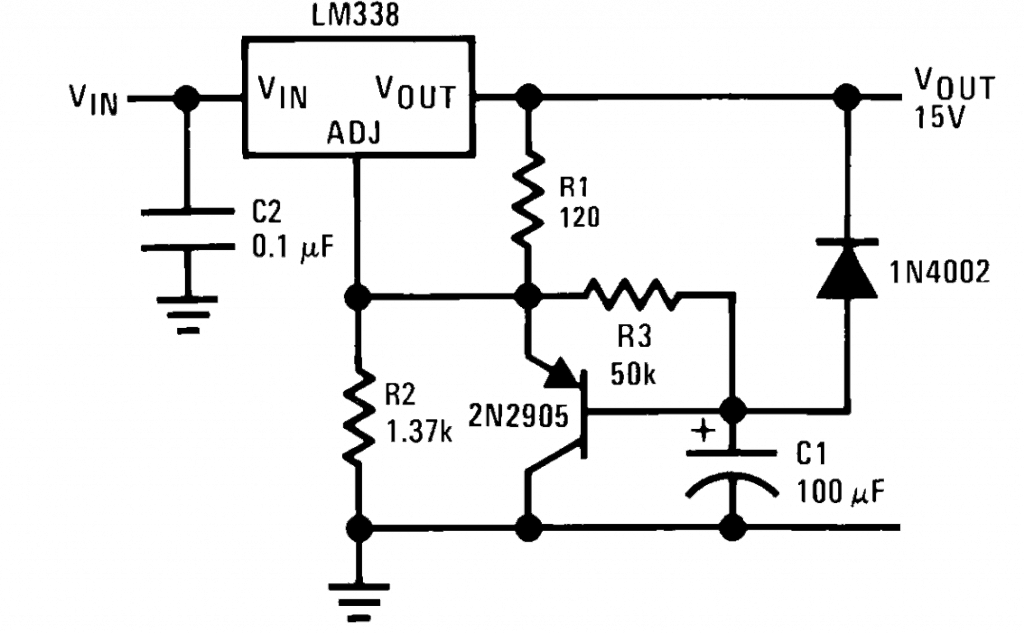

Fonte de alimentação de saída de início lento

Alguns circuitos eletrônicos sensíveis exigem uma partida lenta, em vez da partida instantânea usual. A inclusão de C1 garante que a saída do circuito aumente gradualmente até o nível máximo definido, garantindo a segurança esperada do circuito conectado.

1590482463 814 circuitos de aplicacao ic lm338 projetos de circuitos domesticos

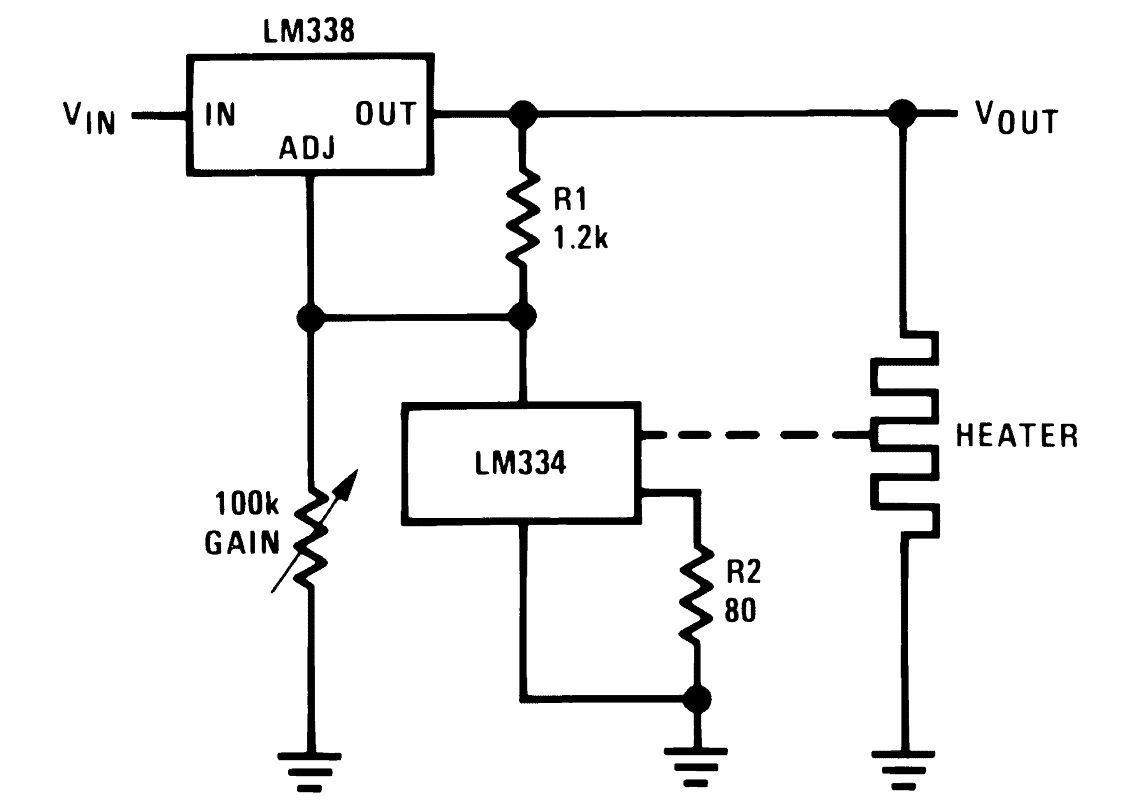

Circuito do controlador do aquecedor

O IC LM338 também pode ser configurado para controlar a temperatura de um determinado parâmetro, como um aquecedor. Outro LM334 IC importante é usado como um sensor conectado através do ADJ e terra do LM338 IC. Se o calor da fonte tende a subir acima do limite predeterminado, o sensor diminui sua resistência de acordo, forçando a queda da tensão de saída do LM338, diminuindo subsequentemente a tensão para o elemento de aquecimento.

1590482463 298 circuitos de aplicacao ic lm338 projetos de circuitos domesticos

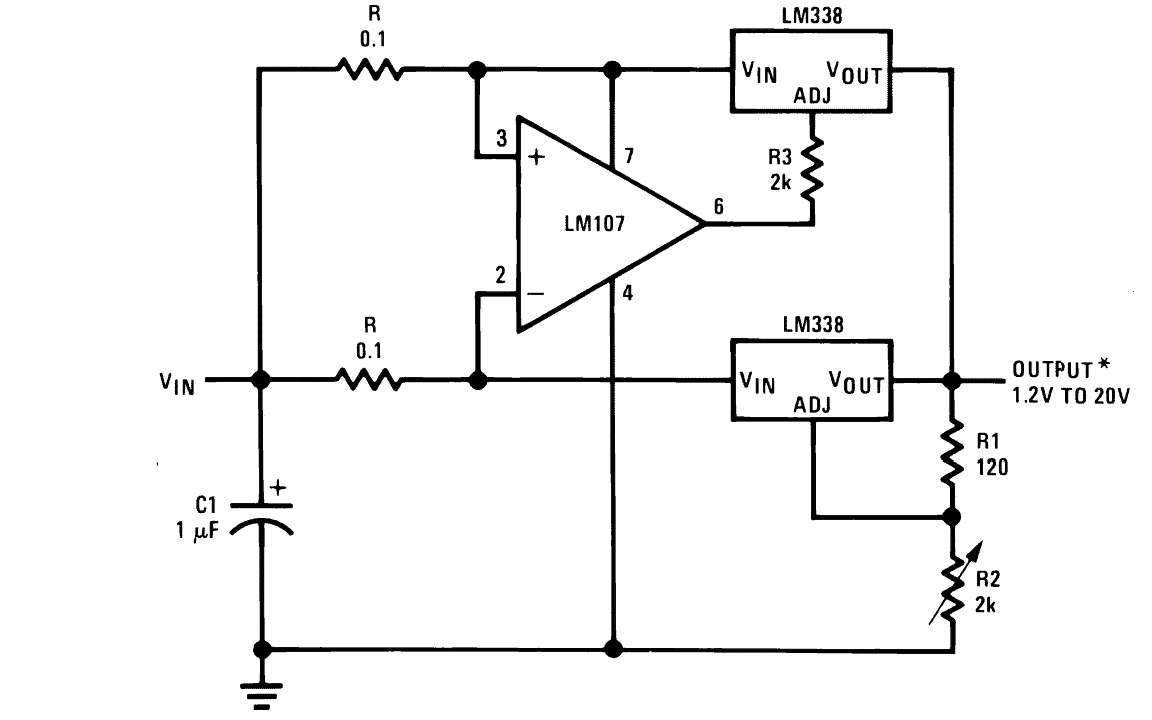

Circuito de fonte de alimentação regulada de 10 A

O circuito a seguir mostra outro circuito cuja corrente é restrita a 10 amperes, o que significa que a saída pode ser adequada para cargas nominais de alta corrente; a tensão é ajustável como de costume no pote R2.

1590482463 423 circuitos de aplicacao ic lm338 projetos de circuitos domesticos

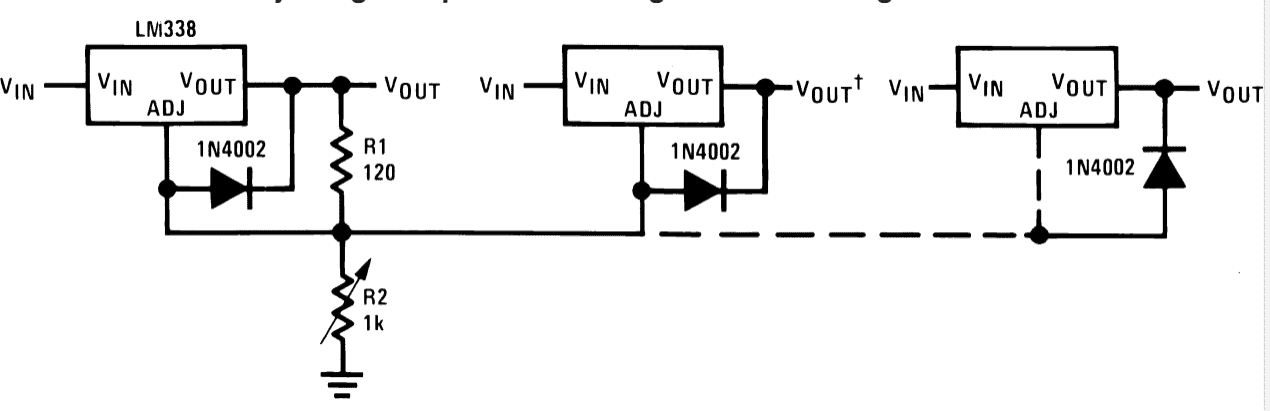

Ajuste de muitos módulos LM338 através de um único controle

O circuito fornecido mostra uma configuração simples que pode ser usada para controlar as saídas de muitos módulos de fonte de alimentação LM338 simultaneamente por meio de um único potenciômetro.

1590482463 720 circuitos de aplicacao ic lm338 projetos de circuitos domesticos

Na seção anterior, aprendemos alguns dos importantes circuitos de aplicação usando o LM338 IC, que foram basicamente coletados na folha de dados do IC, se você tiver mais alguma pista sobre esses circuitos baseados no LM338, informe-nos através de comentários para continuação.
