Neste artigo estudamos como funcionam os potenciômetros e tentamos entender como conectar potenciômetros em circuitos eletrônicos.
Como funcionam os potenciômetros
Potenciômetros, ou potes, como são chamados de forma abreviada, são dispositivos eletrônicos passivos que são basicamente apenas resistores variáveis, ou resistores cujos valores podem ser alterados do zero máximo dentro de um determinado intervalo (valor do potenciômetro) manualmente.
Por exemplo, um potenciômetro de 10k terá um intervalo de 0 a 10.000 ohms e seu valor pode ser definido em qualquer lugar dentro desta janela, dependendo da posição rotacional selecionada do eixo pt.
A função variável de um pote é implementada girando o eixo do pote no sentido horário ou anti-horário, fazendo com que seus terminais relevantes determinem valores de resistência crescentes ou decrescentes e vice-versa.
Um potenciômetro normalmente tem três terminais ou condutores através dos quais a saída de resistência variável pode ser medida e determinada para uma determinada aplicação de circuito eletrônico.

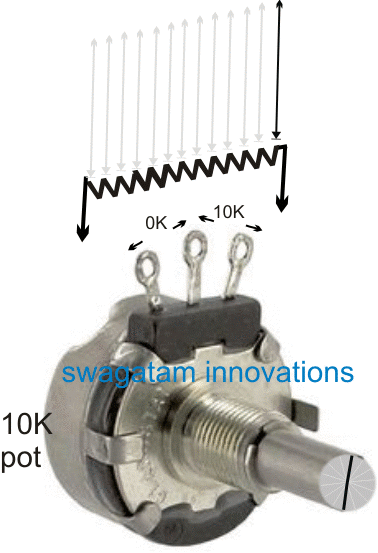

Olhando para a simulação dada, descobrimos que quando o eixo do pote é girado, a resistência muda em ambos os lados do fio central em uma taxa oposta.
Em outras palavras, por exemplo, uma rotação no sentido horário do eixo pode produzir continuamente e proporcionalmente uma resistência crescente entre seus condutores do centro e do lado direito, enquanto uma resistência proporcionalmente decrescente entre seu centro e o condutor do lado esquerdo.
A resposta acima é, portanto, diferencial entre os dois lados da ponta central do pote. A resistência pode ser exatamente igual nos terminais esquerdo e direito em relação ao terminal central, se o eixo estiver posicionado aproximadamente no centro do disco de rotação.
Como conectar um pote usando três fios
Como um potenciômetro normalmente tem três terminais, ele pode ser usado em um modo de resistência variável de 2 vias ou na forma de um resistor variável único de 1 via.
Nós nos apoiamos em nossa explicação anterior como um potenciômetro pode causar uma saída de resistência diferencial variável quando todos os três terminais do potenciômetro são usados na aplicação.
No entanto, a maioria das aplicações de circuito pode precisar que o potenciômetro seja usado apenas como um resistor variável de modo único.
Como conectar um pote usando dois cabos

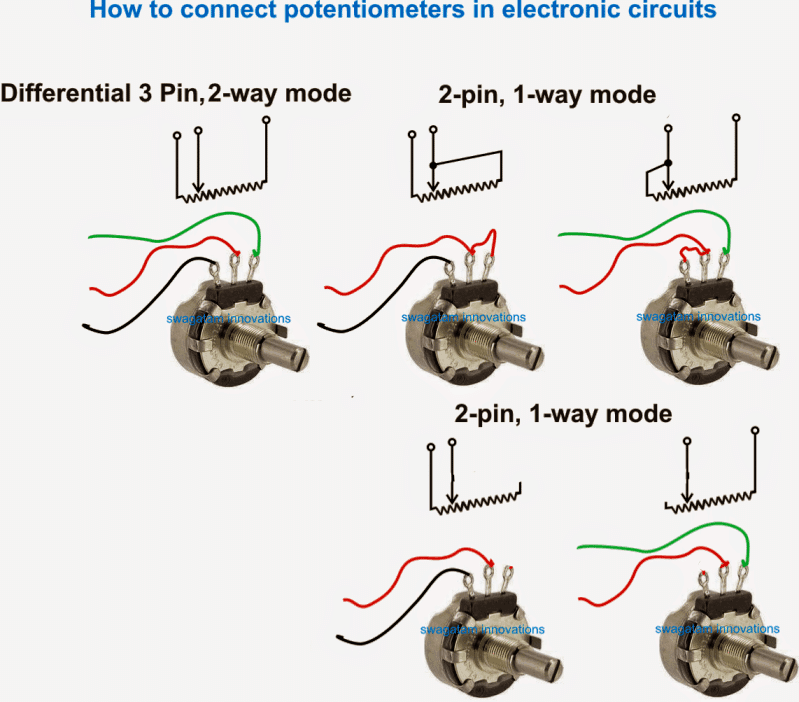

Para isso precisamos selecionar qualquer uma das duas pontas do potenciômetro conforme mostrado abaixo, que deve incluir a ponta central.
Aqui a derivação central é crucial e deve ser incluída obrigatoriamente, caso contrário o resultado pretendido não pode ser obtido.
O 3º cabo restante do pote pode ser simplesmente mantido desconectado ou aberto, ou pode ser unido ao cabo central do pote.
Qual é a função de um potenciômetro
Conforme explicado anteriormente, um potenciômetro produz uma resistência variável em seus três terminais em resposta à rotação de seu eixo. Este valor de resistência é usado para gerar um efeito de diferença de potencial entre os pontos conectados no circuito.
Essa diferença de potencial variável, por sua vez, é usada para produzir ou predeterminar ou fixar um valor de referência desejado (potencial) no circuito.
O que é uma predefinição

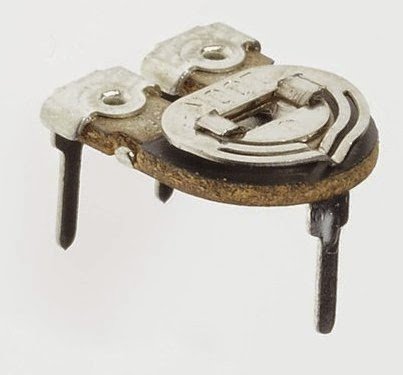

Um preset ou um trimpot é exatamente idêntico a um potenciômetro, e é projetado para funcionar da mesma maneira que os potenciômetros, exceto pelo fato de que um preset não possui um eixo longo e manual, mas esses dispositivos são destinados a serem operados (girados ) usando um fuso de chave de fenda através de uma determinada ranhura em seu corpo.
As predefinições são projetadas para aplicações de montagem de PCB e podem ser soldadas diretamente sobre os orifícios de PCB fornecidos, ao contrário dos potenciômetros que precisam ser montados no gabinete da unidade com a ajuda de um arranjo de porca de parafuso.
Se você tiver mais perguntas sobre os detalhes do funcionamento do potenciômetro, sinta-se à vontade para expressar o mesmo através de comentários.
