Entendendo os códigos e marcações dos capacitores

Relacionados

O artigo explica de forma abrangente tudo sobre como ler e entender códigos e marcações de capacitores por meio de vários diagramas e gráficos. As informações podem ser usadas para identificar e selecionar capacitores corretamente para uma determinada aplicação de circuito.

Por Surhi Prakash

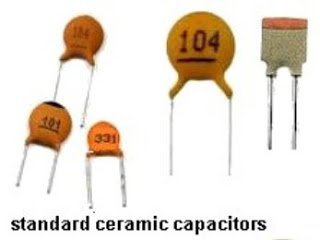

CAPACITORES CERÂMICOS TIPO DISCO
CAPACITORES MULTICAMADAS OU MONOBLOCO 474K
CAPACITORES SMD
CAPACITORES DE ALTA TENSÃO

Códigos de capacitores e marcações associadas

Os vários parâmetros dos capacitores, como sua tensão e tolerância, juntamente com seus valores, são representados por diferentes tipos de marcações e códigos.

Algumas dessas marcações e códigos incluem marcação de polaridade do capacitor; código de cores de capacidade; e código do capacitor cerâmico respectivamente.

Existem várias maneiras diferentes de fazer a marcação nos capacitores. O formato das marcações depende do tipo de capacitor fornecido.

O tipo de componente atua como fator decisivo dos tipos de códigos utilizados.

O componente que decide a codificação pode ser montagem em superfície, tecnologia, chumbo tradicional ou componente dielétrico do capacitor. Outro fator que desempenha um papel na decisão da marcação é o tamanho do capacitor, pois afeta o espaço disponível para marcação do capacitor.

A EIA (Electronic Industry Alliance) também vem desempenhando um papel crucial no fornecimento de sistemas padronizados de marcação dos capacitores que podem ser seguidos como padrão na indústria.

Noções básicas de marcações de capacitor

Como discutido acima, existem vários fatores e padrões que são seguidos ao marcar os capacitores.

Os vários fabricantes que fabricam tipos específicos de capacitores seguem sistemas de marcação básicos ou padrão, dependendo do tipo de capacitor que está sendo fabricado e qual é o mais adequado para ele.

A marcação “µF” é indicada por uma abreviatura denominada “MFD” em muitas ocasiões.

MFD não é usado para denotar “MegaFarad” como é a concepção geral.

Pode-se facilmente decodificar as marcações e códigos presentes nos capacitores se a pessoa tiver um conhecimento geral dos sistemas de marcação e codificação usados ​​para os capacitores.

Os dois tipos de sistemas gerais de marcação seguidos para marcar os capacitores são:

Marcações não codificadas: um dos processos mais comuns adotados para marcar os parâmetros de um capacitor é criar uma marcação na carcaça do capacitor ou encapsulá-los de alguma forma.

Isso é mais viável e adequado para capacitores de grande porte, pois permite fornecer espaço suficiente para a criação das marcas.

Marcações do capacitor que são abreviadas:

Os capacitores de tamanho pequeno não fornecem espaço necessário para marcações claras e apenas algumas figuras podem ser acomodadas no espaço fornecido para marcá-lo e fornecer um código para seus vários parâmetros.

Assim, as marcações abreviadas são usadas nos casos em que três caracteres são usados ​​para marcar o código do capacitor.

Existe uma semelhança entre este sistema de marcação e o sistema de códigos de cores do resistor que pode ser observado aqui, exceto pela “cor” que é utilizada no sistema de codificação. Dos três caracteres usados ​​neste sistema de marcação, os dois primeiros caracteres representam algarismos significativos e o terceiro caractere representa um multiplicador.

Caso os capacitores sejam de tântalo, cerâmica ou filme, “Picofarads” é usado para denotar o valor do capacitor; enquanto no caso do capacitor ser de eletrólitos de alumínio, “Microfarads” é usado para denotar o valor do capacitor.

Caso seja necessário representar pequenos valores com pontos decimais, a letra alfabética “R” é usada, como 0,5 é representado como 0R5, 1,0 como 1R0 e 2,2 como 2R2, respectivamente.

Pode-se observar que este tipo de marcação é usado mais comumente nos capacitores de montagem em superfície onde há espaço disponível muito limitado. Os diferentes tipos de sistema de codificação usados ​​para os capacitores são:

Código de cores: Um “código de cores” é usado em capacitores antigos. Nos tempos atuais, a indústria raramente usa sistema de código de cores, exceto raramente em alguns dos componentes.

Códigos de tolerância: O código de tolerância é usado em alguns dos capacitores. Os códigos de tolerância usados ​​nos capacitores são semelhantes aos códigos usados ​​nos resistores.

Código de tensão de trabalho dos capacitores:

A tensão de trabalho de um capacitor é um de seus principais parâmetros. Esta codificação é amplamente utilizada em vários tipos de capacitores, especialmente para os capacitores que possuem espaço suficiente para escrever códigos alfanuméricos.

Nos demais casos em que os capacitores são pequenos e não há espaço disponível para codificação alfanumérica, há ausência de codificação de tensão e, portanto, qualquer pessoa que manuseie tais capacitores deve ter um cuidado redobrado ao constatar a ausência de qualquer tipo de marcação no recipiente de armazenamento ou o carretel.

Alguns dos capacitores, como o capacitor de tântalo e o capacitor eletrolítico SMD, usam um código que consiste em um único caractere. Este sistema de codificação é semelhante ao do sistema padrão seguido por EIA e também requer uma quantidade muito pequena de espaço.

Códigos de Coeficiente de Temperatura: os capacitores devem ser marcados ou codificados de uma maneira que denota o coeficiente de temperatura do capacitor. Os códigos de coeficiente de temperatura que são usados ​​para um capacitor são, na maioria dos casos, os códigos padrão fornecidos pelo EIA. Mas existem outros códigos de coeficiente de temperatura que são usados ​​na indústria por diferentes fabricantes, especialmente para capacitores, incluindo capacitores de filme e cerâmica. O código usado para citar o coeficiente de temperatura é “PPM/ºC (partes por milhão por grau C).

Marcações de polaridade de um capacitor

Os capacitores polarizados requerem marcações que denotam sua polaridade. Caso as marcações de polaridade não sejam fornecidas aos capacitores, isso pode resultar em danos graves ao componente junto com toda a placa de circuito.

Assim, o máximo cuidado deve ser tomado para garantir que haja marcações de polaridade nos capacitores quando estes são inseridos nos circuitos.

Os capacitores polarizados são, em outras palavras, capacitores feitos de eletrólitos de tântalo e alumínio. A polaridade de um capacitor pode ser facilmente determinada se eles estiverem marcados com sinais como “+” e “-“. A maioria dos capacitores que circulam na indústria recentemente possuem tais marcações. Outro formato de marcação que pode ser usado para os capacitores polarizados, especialmente o capacitor eletrolítico, é a marcação dos componentes com listras.

Uma marcação de listra denota um “condutor negativo” em um capacitor eletrolítico.

A marcação de listras em um capacitor também pode ser acompanhada pelo símbolo de uma seta apontando para o lado negativo do terminal.

Isso é feito quando o capacitor da versão axial está presente, onde ambas as extremidades do capacitor consistem em chumbo. O terminal positivo de um capacitor de titânio com chumbo é indicado pelas marcações de polaridade no capacitor.

A marcação de polaridade é marcada perto do fio positivo com um sinal “+” indicando a marcação. No caso de um capacitor novo, uma marcação de polaridade adicional é colocada no capacitor para indicar que o terminal negativo é mais curto que o terminal positivo.

Diferentes tipos de capacitores e suas marcações

As marcações nos capacitores também podem ser feitas imprimindo-as no capacitor. Isso é verdade para capacitores que fornecem espaço suficiente para a marcação a ser impressa e incluem capacitores de filme, cerâmica de disco e capacitores eletrolíticos.

Esses grandes capacitores fornecem espaço suficiente para imprimir marcações que mostram a tolerância, tensão de ondulação, valor, tensão de trabalho e qualquer outro parâmetro associado ao capacitor.

As diferenças entre as marcações e códigos dos vários tipos de capacitores de chumbo são mínimas ou marginais; mas, no entanto, essas diferenças são muitas em número.

Marcações no capacitor eletrolítico: Os capacitores do tipo chumbo são fabricados em tamanhos grandes e pequenos. Mas os grandes capacitores com chumbo são mais abundantes.

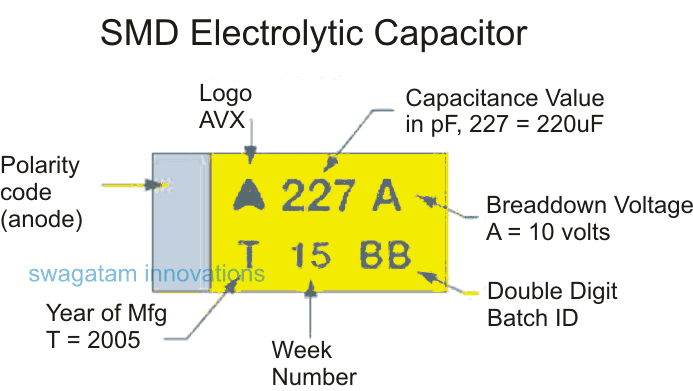

COMO LER E ENTENDER AS MARCAÇÕES NO CAPACITOR ELETROLÍTICO

Assim, para esses grandes capacitores, os parâmetros como valor e outros podem ser fornecidos em detalhes em vez de serem fornecidos de forma abreviada.

Por outro lado, para os capacitores menores, devido à falta de espaço suficiente, os parâmetros são fornecidos na forma de códigos abreviados.

Um exemplo da marcação que pode ser tipicamente observada em um capacitor é “22µF 50V”. Aqui, 22µF é o valor do capacitor enquanto 50V denota a tensão de trabalho. A marcação de uma barra é usada para denotar a polaridade do capacitor indicando o terminal negativo.

Marcações do capacitor de tântalo com chumbo: A unidade “Microfarad (µF)” é usada para marcar os valores nos capacitores de tântalo com chumbo. Um exemplo de marcação típica observada em um capacitor é “22 e 6V”. Esses números indicam que o capacitor é de 22µF e 6V é sua tensão máxima.

Marcações do capacitor cerâmico: As marcações em um capacitor cerâmico são mais concisas por natureza, pois são menores em tamanho em comparação com os capacitores eletrolíticos.

Assim, para tais marcações concisas, muitos tipos diferentes de esquemas ou soluções são adotados. O valor do capacitor é indicado em “Picofarads”. Algumas das figuras de marcação que podem ser observadas são 10n o que denota que o capacitor é de 10nF. De forma semelhante, 0,51nF é indicado pela marcação n51.

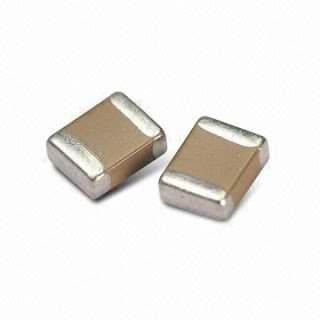

Códigos do Capacitor Cerâmico SMD: Os capacitores como o capacitor de montagem em superfície não possuem espaço suficiente disponível para marcações devido ao seu pequeno tamanho.

IMG 62445A515A030

A fabricação desses capacitores é feita de forma que não seja necessário nenhum tipo de marcação. Esses capacitores são carregados em uma máquina chamada pick and place que elimina qualquer necessidade de marcação.

Marcações do capacitor de tântalo SMD: Semelhante aos capacitores cerâmicos, há ausência de marcações que são observadas em alguns capacitores de tântalo.

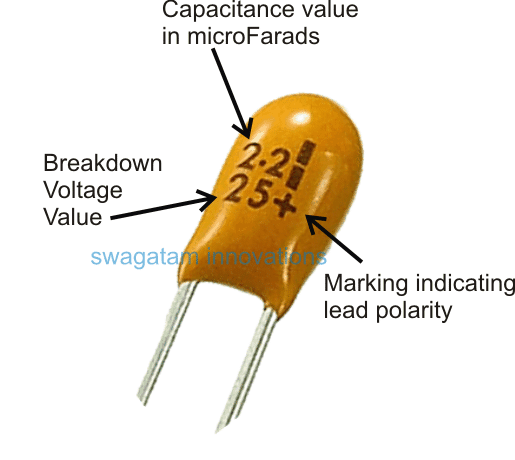

COMO LER E ENTENDER O CAPACITOR DE TÂNTALO

Os capacitores de tântalo consistem apenas nas marcações de polaridade. Isso está presente para garantir a inserção correta do capacitor na placa de circuito.

O formato de marcação composto por três figuras é geralmente usado para os capacitores que possuem espaço suficiente disponível, como é evidente nos capacitores cerâmicos.

A marcação de uma barra pode ser observada em alguns dos capacitores em sua extremidade, denotando a polaridade do capacitor.

A marcação da polaridade é importante para identificar e verificar a polaridade do capacitor, pois pode ocorrer a destruição do capacitor se a polaridade não for conhecida e uma pessoa o colocar em polarização reversa, principalmente no caso de capacitores de tântalo.

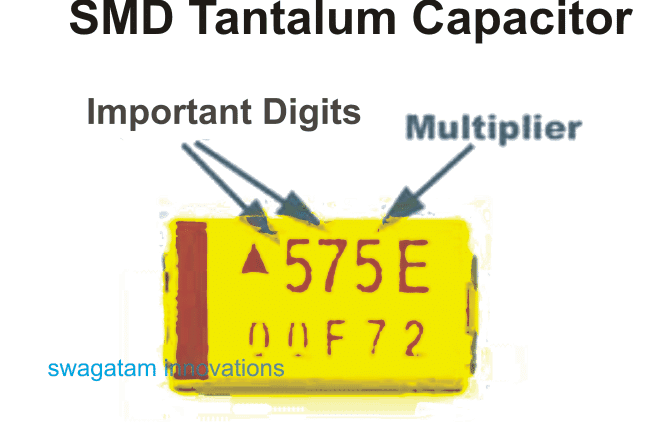

COMO LER E ENTENDER AS MARCAÇÕES DO CAPACITOR DE TÂNTALO SMD

É extremamente importante que se possa identificar, ler e verificar o valor de um capacitor.

Como há uma variedade de capacitores disponíveis e seus diferentes sistemas de codificação e marcação, é essencial que um indivíduo tenha um entendimento básico dessa marcação e codificação para aplicá-lo adequadamente aos respectivos capacitores.

Um indivíduo pode determinar o valor do capacitor com prática e experiência e apenas passar por alguns exemplos mencionados aqui não seria suficiente.

Tabela de códigos de cores do capacitor
