O post explica de forma abrangente sobre os vários códigos de cores de resistores padrão e os sistemas empregados para atribuir aos resistores seus valores específicos. A postagem também explica como ler e identificar os valores dos resistores a partir de seus códigos de cores.
Por: S. Prakash
Os códigos de cores usados nos resistores denotam o valor de um resistor com chumbo. Esses códigos de cores de resistores são usados há muito tempo.
O sistema de código de cores usado para os resistores é um dos métodos mais confiáveis e fáceis de indicar o valor.
Isto é verdade porque em muitas ocasiões foi observado que os valores que são impressos nos resistores são apagados ou obscurecidos durante a transferência e manuseio dos resistores e, assim, identificar os valores torna-se difícil.
Noções básicas dos códigos de cores usados em resistores
A codificação de cores em um resistor é feita nos anéis que o resistor colocou em torno de si e são coloridos.
A impressão de figuras ou números no resistor torna-se difícil, pois todos os resistores com chumbo são virtualmente de formato cilíndrico.
Além disso, como discutido acima, o uso e manuseio dos resistores podem eliminar ou obscurecer as impressões.
Caso o esquema de codificação do resistor esteja parcialmente marcado, os vários anéis presentes ao seu redor, dos quais a codificação de cores depende, permitem decifrar as várias informações relacionadas aos parâmetros e aos valores do resistor.
Os sistemas de codificação de cores que podem ser aplicados em um resistor são decididos pela precisão e pelo nível de tolerância que o resistor requer.
Os sistemas de código de cores usados em vários resistores diferentes podem ser observados como baseados no mesmo contorno, mas as informações fornecidas por eles são de diferentes níveis.
Os principais sistemas de codificação de cores que podem ser observados em um resistor são:
- Esquema de código de cores de resistores consistindo em quatro bandas
- Esquema de código de cores de resistores consistindo em cinco bandas
- Esquema de código de cores de resistores consistindo em seis bandas
O esquema de código de cores nos resistores é fornecido com base no número de anéis que estão sendo usados pelo resistor.
Esquema de código de cores de resistores consistindo em quatro bandas
Os valores de série para os quais o esquema de código de cores de quatro bandas é usado são E24, E6 e E12, respectivamente.
Os valores significativos que podem ser acomodados nisso podem variar até dois algarismos.
O resistor aceita os valores que estão na faixa máxima de E24 juntamente com o valor de tolerância que está sendo acomodado pelo resistor na faixa máxima de ±2%.
O esquema de código de cores das quatro bandas do resistor fornece informações sobre vários parâmetros dos resistores, como o coeficiente de temperatura, valor e nível de tolerância.
O nome dado à banda que está localizada mais próxima do corpo final do resistor é “Band 1”. Das quatro bandas, os algarismos significativos do valor do resistor são representados pelas duas primeiras bandas; enquanto o multiplicador é representado pelo código de cores da terceira banda colocada no resistor.

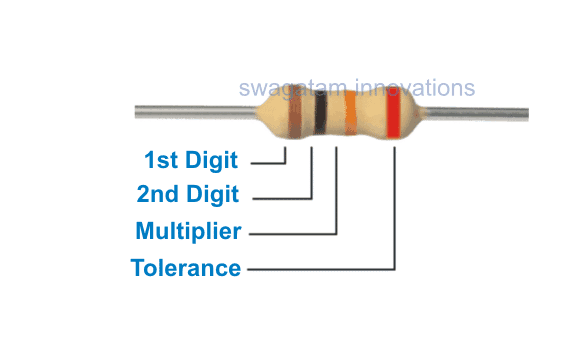

Por exemplo, o esquema de código de cores presente no resistor mostrado acima consiste nas cores vermelho, preto e laranja, juntamente com uma faixa vermelha no lado direito como a quarta faixa.
As duas primeiras faixas de cores, vermelho e laranja, representam os algarismos significativos dos valores do resistor, que é 10; enquanto a terceira faixa de cor laranja representa o multiplicador que é 1000.
A quarta faixa de cor vermelha representa o nível de tolerância do resistor que é ±2%. Assim, o valor do resistor pode ser interpretado como 10.000Ω ou 10kΩ.
Nota: No caso de um resistor consistir em apenas três faixas de cores, as duas primeiras faixas representarão os algarismos significativos dos valores do resistor, enquanto a terceira representará o multiplicador. A quarta faixa de cor representando a tolerância estará ausente aqui.
Esquema de código de cores de resistores consistindo em cinco bandas
O esquema de código de cores dos resistores consistindo em cinco bandas é usado para as séries E192, E48 e E96, pois esses resistores requerem altos níveis de tolerância que estão na faixa de ±1%.
Assim, para representar os algarismos significativos do valor do resistor, são necessárias três bandas e, portanto, uma banda extra pode ser observada neste caso. Em todos os outros sentidos, o esquema de código de cores dos resistores consistindo de cinco bandas é semelhante ao das quatro bandas apenas.

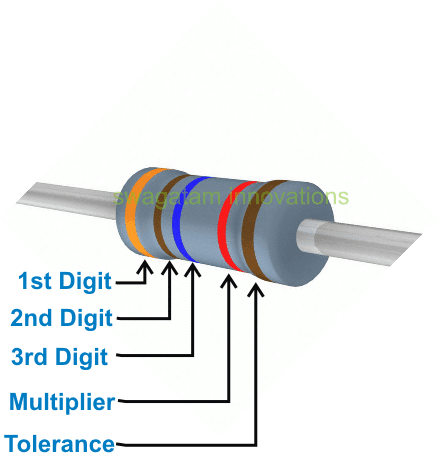

Por exemplo, as faixas de cores presentes no resistor acima são laranja, marrom, azul, vermelho e marrom.
As primeiras três faixas coloridas representam os algarismos significativos do valor do resistor que é 316; e a quarta faixa de cor representa o multiplicador do resistor que é 100.
A quinta faixa de cor do resistor representa seu valor de tolerância que é ±1%. Assim, o valor do resistor pode ser escrito como 31,6kΩ ou 31600Ω.
Esquema de código de cores de resistores consistindo em seis bandas
O esquema de código de cores dos resistores consistindo de seis bandas fornece o nível máximo de informações sobre os parâmetros do resistor.
As séries para as quais o esquema de código de cores dos resistores consistindo de seis bandas é usado são E192, E$* e E96, respectivamente.
O esquema de código de cores de seis bandas é usado para os resistores que possuem valores de tolerância muito altos e na faixa de ±1%.

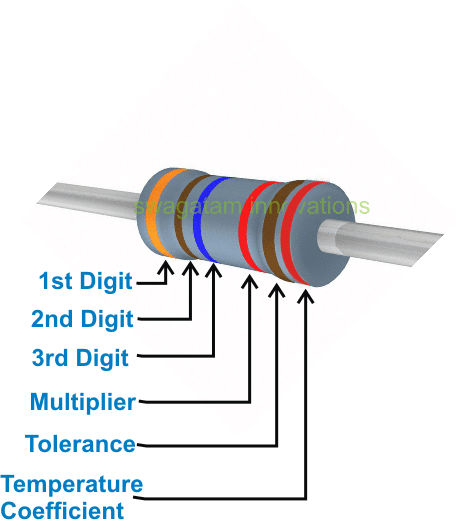

Um exemplo do esquema de código de cores de resistores consistindo em seis bandas é mostrado acima, em que as seis cores em um resistor são laranja, marrom, azul, vermelho, marrom e vermelho.
As primeiras três faixas de cores presentes no resistor representam os algarismos significativos do valor do resistor que é 316, enquanto a quarta faixa de cores representa o multiplicador que é 100.
A quinta faixa de cor representa o nível de tolerância do resistor que é de 1%. A sexta e última faixa de cor representa o coeficiente de temperatura do resistor que é 50ppm/ºK.
Assim, o valor do resistor pode ser escrito como 31,6kΩ ou 31600.

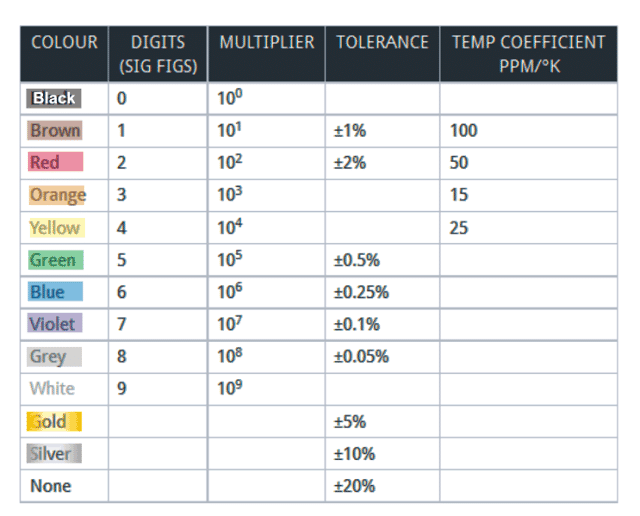

Tabela de códigos de cores para os resistores
Todos os tipos de resistores com chumbo que possuem aproximadamente um watt de níveis de dissipação de potência usam um código de cores.
Além disso, o tamanho dos resistores é suficientemente grande e construído de acordo para marcar os vários valores e parâmetros nas figuras.
Assim, os resistores com chumbo usam amplamente o esquema de código de cores. O esquema de codificação de cores dos capacitores também é baseado em conceitos básicos de conceito semelhante.
