Guia de compra de componentes eletrônicos para novos amadores

Você é iniciante em eletrônica? Então, aqui estão algumas diretrizes que podem ajudá-lo a comprar alguns componentes realmente úteis, para que você esteja sempre em busca de um eletrônico e nunca falte algum componente crucial.

OBJETIVO:

Não apenas para iniciantes, isso também ajudará outros amadores a comprar alguns componentes mais usados.

Manter alguns componentes sobressalentes nos impedirá de ir ao mercado para cada circuito que fizermos. Também nos permitirá reparar facilmente quaisquer circuitos feitos anteriormente sem ir ao mercado.

Observe que os componentes marcados com ‘*’ são muito importantes para comprar. Outros podem ser comprados ou deixados de acordo com seu orçamento.

LISTA DE COMPONENTES:

RESISTENTES:

Estes são mais comumente vistos e componentes básicos para a eletrônica. Você pode comprar esses valores de resistores para te ajudar.

10ohm* – 3 ;

100 ohm* – 5 ;

470 ohms – 5;

1,0K* – 20 ;

3,3K – 3 ;

4,7K – 3;

8,2K – 3;

10K* – 20;

22K* – 5 ;

47k – 5;

100K* – 15 ;

150K-3;

220K – 5;

470K* – 5,

1 meg* – 10;

2,2 meg* – 5;

4,7 meg*; .

Você pode obter o valor desejado de resistência conectando dois resistores em série.

Por exemplo, se você quiser uma resistência de 330K, então você pode conectar um resistor de 220K e um resistor de 100K e um resistor de 10K em série que seria igual a 330K.

DIODOS:

Os diodos ocupam um lugar importante na eletrônica. Os diodos 1N4007 são necessários para retificar a baixa tensão CA de transformadores redutores para CC. Compre estes diodos que são bons o suficiente para iniciantes:

1N4007 *– 20, 1N4148* – 5.

RESISTORES VARIÁVEIS (ou) RESISTORES PRÉ-AJUSTADOS:

Resistores variáveis ​​são necessários para ajustar a temporização em circuitos de temporização e para ajustar a sensibilidade em circuitos de sensores. Estes valores são úteis: potenciômetros lineares de 10K, 100K, 1 meg são valores úteis. Compre 2 de cada.

CAPACITORES:

Capacitores são úteis em circuitos de temporização. O mais importante para obter DC suave.

Compre esses capacitores que são comumente usados ​​em circuitos…..

NÃO POLARIZADO: 0,01uf* – 20 ; 0,1*uf – 5 ; 0,047uf – 5; 0,022uf – 5 , POLARIZADO: 1uf, 50V – 2 ; 4,7uf*, 50V – 3; 10uf*, 25V – 5; 47uf*, 25V – 3; 100uf*, 25V – 5 ; 470uf, 35V; 1000uf*, 35V – 10 . Nota: “uf” significa “micro farads”.

TRANSISTORES:

NPN:

BC107 – 4; BC108 – 4 ; BC547 *– 8; BC548* – 4; 2N2222* – 2; 2N3904 – 2.

PNP:

BC557* – 8 ; 2N4403 – 2.

Esses transistores são suficientes para iniciantes… para experimentar pequenos circuitos básicos.

CIRCUITOS INTEGRADOS (CI’s):

NE555 – 5 (SE você planeja fazer circuitos permanentes por solda, é melhor comprar 10) O IC NE555 é bonito o suficiente por enquanto, você pode comprar outros ICs quando estiver fazendo circuitos específicos. Não se esqueça de comprar suportes DIL IC se você for soldar, pois os ICs são sensíveis e são facilmente danificados pelo calor.

LEDs:

Leds vermelhos – 10, leds verdes – 10, leds brancos – 5.

OUTROS COMPONENTES A CONSIDERAR:

LDR – 2,

Campainha Piezo – 2,

Microfone condensador – 1 ou 2,

Relés; Relé de 6V – 1, relé de 12V – 1.

Um relé de 12 V substitui com eficiência um relé de 9 V. Portanto, não há necessidade de comprar um relé de 9V.

Interruptores – interruptores SPST, SPDT. Dois de cada.

CI’S DO REGULADOR DE TENSÃO:

Na maioria dos casos, pode ser necessário derivar uma tensão CC mais baixa da fonte CC de alta tensão. Nesses casos, os reguladores de tensão são muito úteis. Por exemplo, se você deseja derivar 5 V de uma bateria de 12 V, um regulador de tensão 7805 seria útil. Compre estes reguladores:

7805, 7809, 7812, 7815. Compre 2 de cada.

Você também pode comprar dissipadores de calor de alumínio que são conectados ao regulador de tensão por meio de parafuso, para que o calor gerado seja dissipado para o ambiente. Mas eles não são necessários até que o IC esteja convertendo altas tensões CC.

PCBs e Breadboards:

Você deve comprar uma placa de pão para fazer circuitos e alguns fios de conexão de núcleo único também. Se você pode soldar, compre PCBs de uso geral com dimensões de 95/127 mm.

Os componentes acima são suficientes para iniciantes começarem com pequenos circuitos básicos.

Mas lembre-se de que ainda existem muitos componentes usados ​​em circuitos complexos. Você pode comprar esses componentes ao tentar esses circuitos.

INSTRUÇÕES DE ARMAZENAMENTO:

Os componentes devem ser armazenados com muito cuidado e de maneira particular para que haja fácil acesso a qualquer componente sem procurar muito por ele.

Aqui estão as instruções de como armazenar componentes: Primeiro você vai precisar de um recipiente de plástico com 18 divisões. Isso parecerá assim:

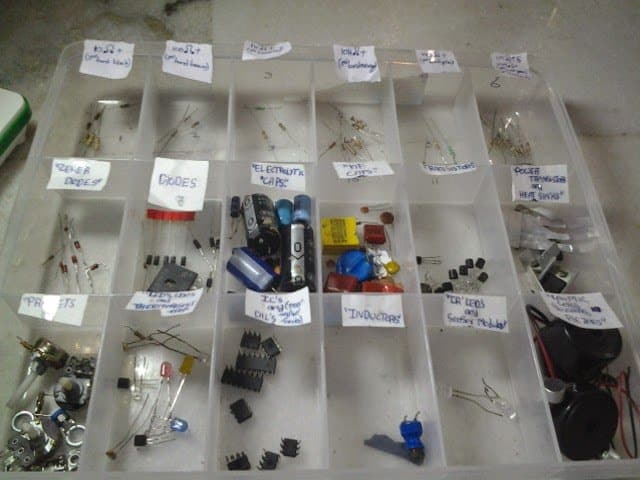

IMG 62440D917C229

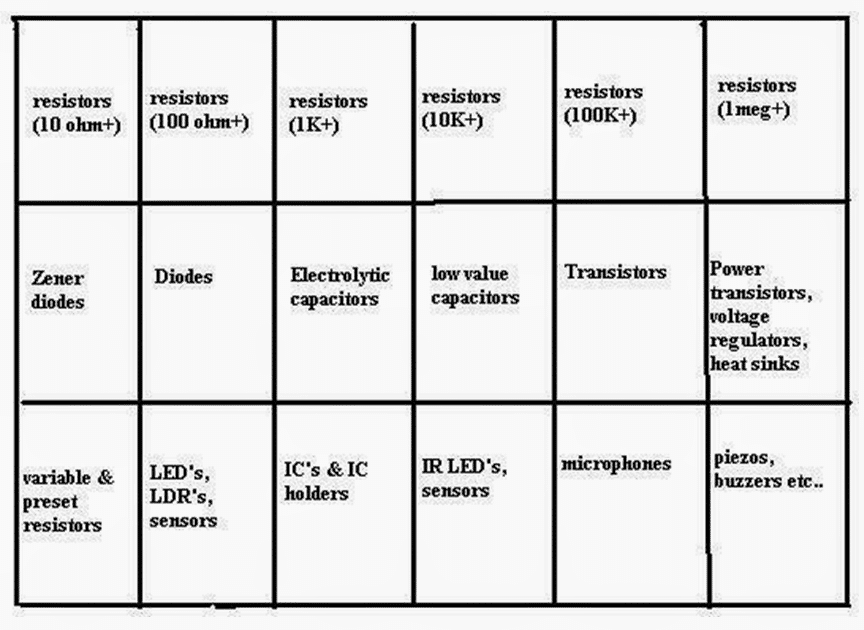

Em seguida, mantenha todos os componentes na caixa desta maneira:

IMG 62440D91DA2F7

Depois de encher a caixa, com todos os componentes, pegue outro recipiente plástico e use-o para guardar relés, interruptores e outros componentes maiores que você pode ter que adquirir no futuro para fazer circuitos maiores.

Após concluir os procedimentos, ficará assim:

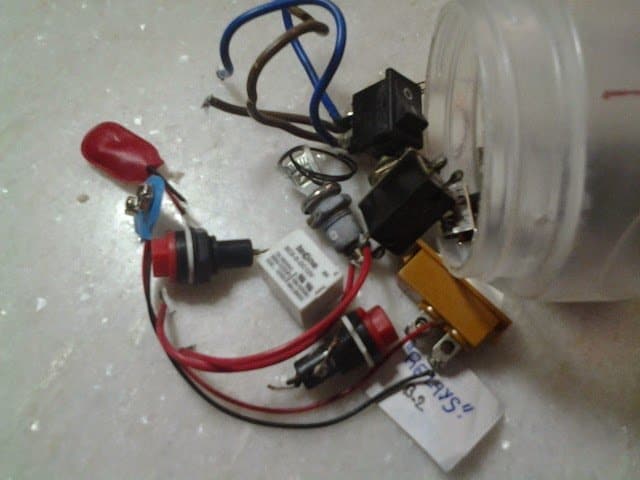

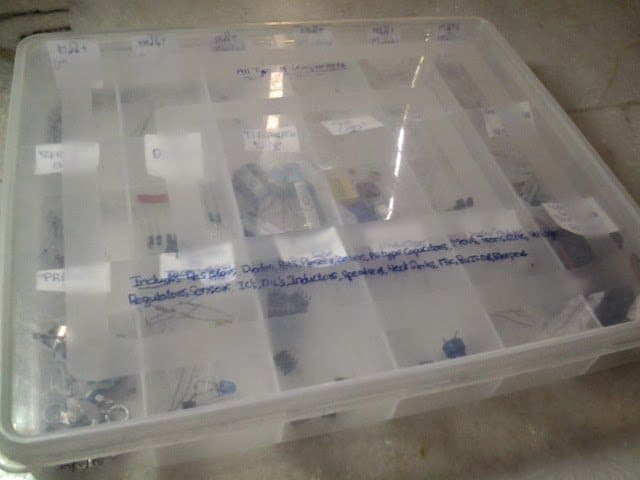

IMG 62440D9218AB8

IMG 62440D9247809

Você pode escrever o nome dos componentes presentes em uma caixa e colar o papel na respectiva caixa usando fita adesiva conforme mostrado na figura acima.

Agora você está pronto para começar com circuitos básicos. Você pode encontrar muitos circuitos fáceis neste blog. Boa sorte!

Escrito e enviado por: SS Kopparthy

Hashtags: #Guia #compra #componentes #eletrônicos #para #novos #amadores


FONTE


Nota: Este conteúdo foi traduzido do Inglês para português (auto)
