O post explica 2 circuitos de potenciômetro digital simples de chip único que podem ser controlados através de um único botão, um botão duplo (para cima/para baixo) ou até mesmo através de acionadores de entrada digital externa (CMOS/TTL).
1) Sobre DS1869 Dallasstat
TM é um reostato ou potenciômetro. Esta unidade oferece 64 saídas de tap consistentes concebíveis em todo o espectro resistivo.
Os trechos resistivos típicos são 10 kΩ, 50 kΩ e 100 kΩ. O Dallasstat pode ser governado por uma entrada de fechamento de contato de interruptor mecânico ou simplesmente por uma entrada de referência computadorizada, por exemplo, uma CPU.
O DS1869 funciona a partir de fontes de 3V ou 5V. A configuração do limpador é mantida sem energia por meio de uma faixa de células de memória EEPROM.
A matriz de células EEPROM vai suportar mais de 50.000 gravações. O DS1869 pode ser obtido a partir de dois pacotes IC regulares, como um DIP de 300 mil de 8 pinos e um SOIC de 208 mil de 8 pinos.
O DS1869 pode ser configurado para funcionar empregando um botão individual, botão combinado ou entrada de base eletrônica comutando a configuração de ativação.
Isso é mostrado nas Figuras 1 e 2. As pinagens do DS1869 permitem a entrada em cada extremidade do potenciômetro RL, RH, além do limpador, RW.
As entradas de controle contêm a entrada de referência digital, D, a entrada de contato ascendente, UC, e a entrada de contato descendente, DC. Os pinos suplementares incorporam as entradas de alimentação positiva, +V e negativa, -V. O DS1869 está previsto para funcionar de -40°C a +85°C.

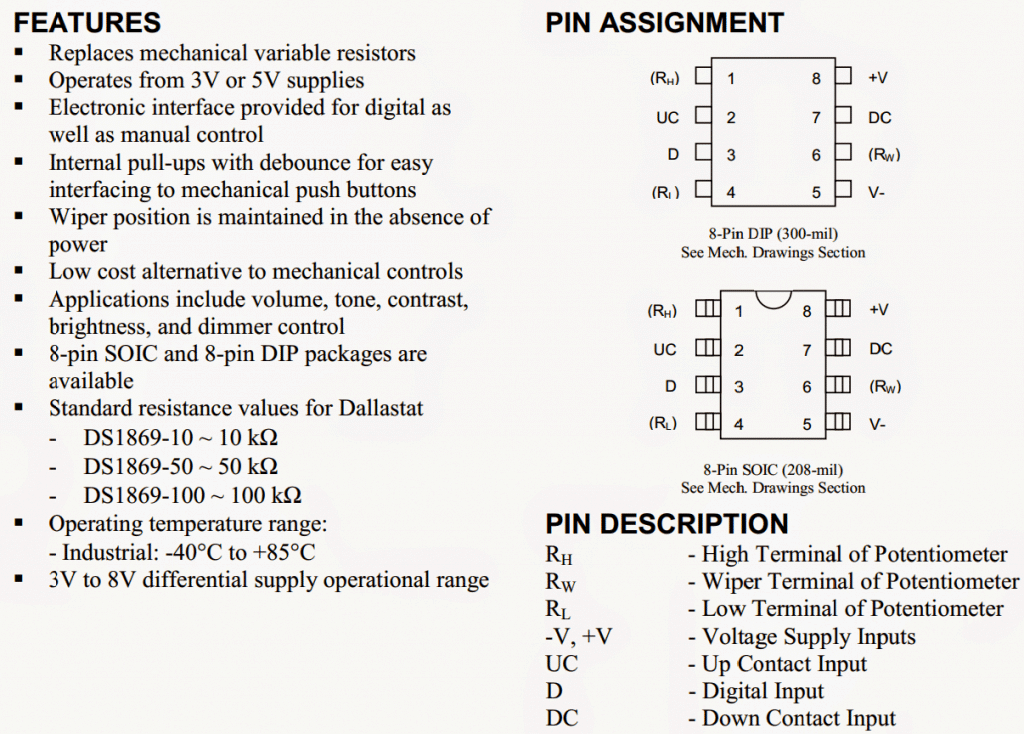

Principais recursos e detalhes de pinagem:
Operação do Circuito

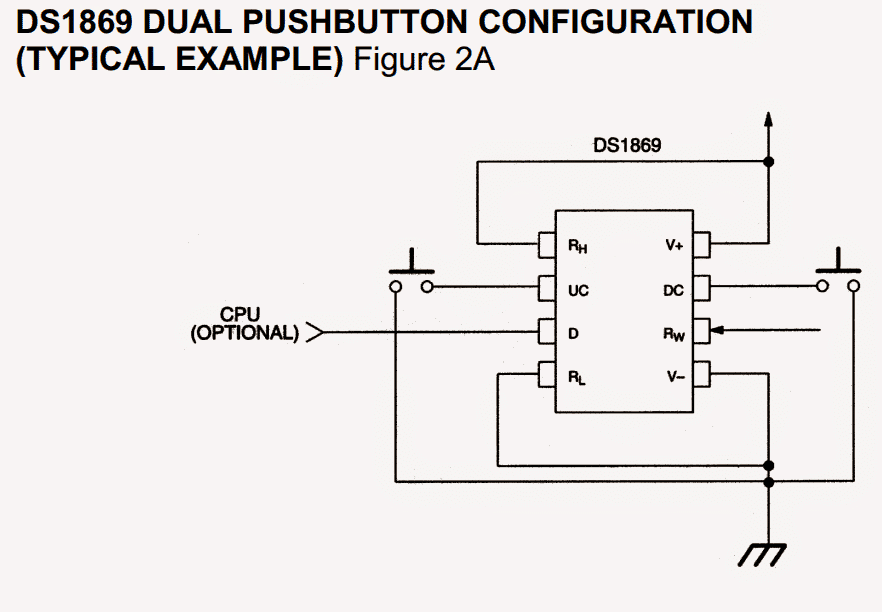

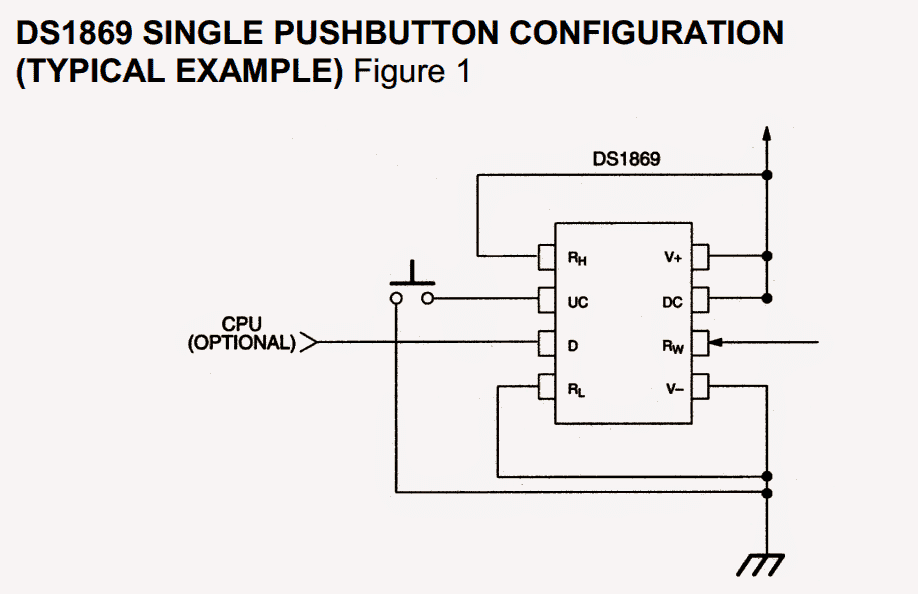

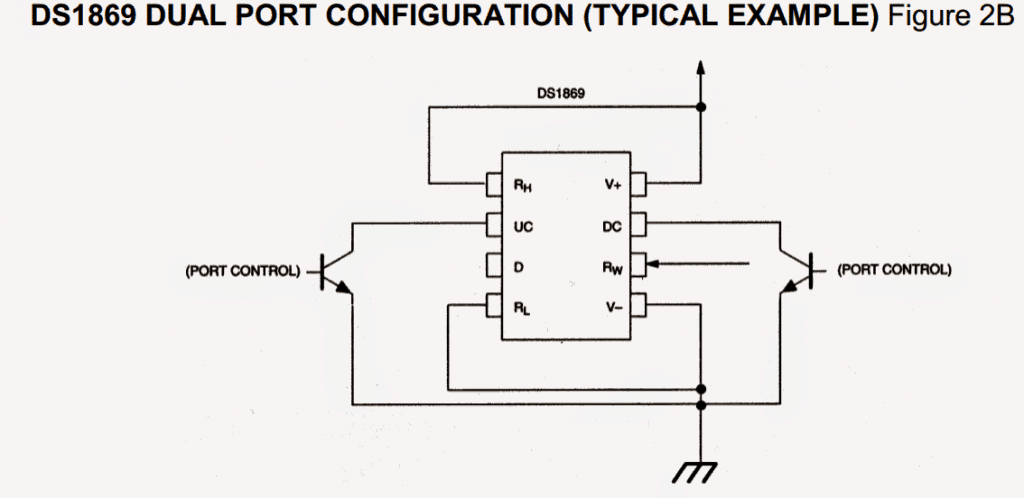

O DS1869 pode ser feito sob medida para executar a partir de um fechamento de contato individual, fechamento de contato duplo ou uma entrada raiz digital. As Figuras 1 e 2 representam as duas variações de fechamento de contato.
O fechamento do contato é considerado como uma mudança de um nível aumentado para um grau reduzido nas entradas de contato ascendente (UC) ou contato descendente (DC).
Todas as três entradas de controle estão ocupadas enquanto em um status baixo e são sedentárias enquanto em uma disposição alta. O DS1869 interpreta as larguras de pulso de entrada como o método de regulação do movimento do limpador.
Uma entrada de pulso nos terminais de entrada UC, DC ou D resultará na colocação do limpador para realocar 1/64 de toda a resistência.
Uma mudança de alto para baixo nessas entradas é considerada como o início do processo de pulso ou fechamento de contato. Um pulso deve durar mais de 1 ms, mas não deve durar mais de 1 segundo. Os tempos de pulso são apresentados na Figura 5.
Entradas pulsadas recorrentes podem ser usadas para abordagem por meio de cada posicionamento resistivo da unidade em uma técnica tipicamente rápida (consulte a Figura 5b).
A necessidade de entradas pulsadas frequentes é porque os pulsos precisam ser divididos por um tempo ótimo de 1 ms. Caso a entrada não seja sedentária (alta) por um mínimo de 1 ms, o DS1869 provavelmente lerá pulsos repetitivos como apenas um pulso.
As entradas de pulso continuando por mais de 1 segundo farão com que o limpador realoque um lugar a cada 100 ms após o tempo de armazenamento preliminar de 1 segundo.
O tempo completo para transcender todo o potenciômetro empregando um pulso de entrada ininterrupto é apresentado na equação abaixo:
≈1 segundo + 63 X 100 ms = 7,3 (segundos)
Diagramas Esquemáticos
2) Potenciômetro Digital usando IC X9315
Neste segundo projeto investigamos o IC X9315 que na verdade é um potenciômetro digital de estado sólido e poderia ser usado exatamente como um potenciômetro mecânico, mas através de entradas lógicas de alimentação.
O IC X9315 da Intersil é um potenciômetro de estado sólido controlado digitalmente, que possui internamente uma matriz de resistores, interruptores de limpador, um sistema de controle e uma seção de memória não volátil.

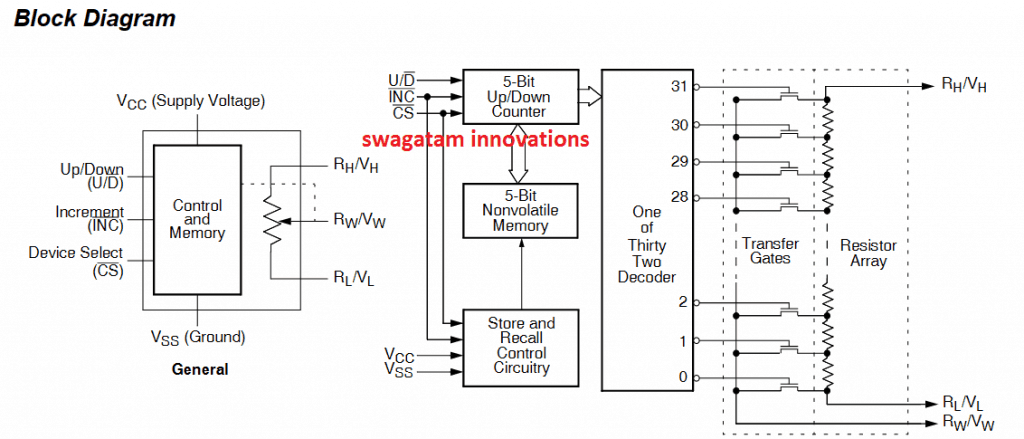

Diagrama de bloco
O CI utiliza uma interface de 3 fios para controlar as várias posições do limpador, e a função de potenciômetro é implementada através da matriz de resistores que são 31 números de rede resistiva, associados à rede de comutação do limpador.
Toda a matriz juntamente com os pontos finais desta rede resistiva são todos integrados com a rede do limpador de forma que o limpador seja capaz de acessar qualquer ponto da matriz de resistores para executar os valores correspondentes da saída do potenciômetro através da interface de 3 fios.
As pinagens CS, U/D e INC do IC realmente controlam o posicionamento do limpador.
O dispositivo também pode ser usado como potenciômetro de 2 terminais ou resistor variável de 2 terminais.
O sistema fica habilitado e selecionado assim que a entrada CS é aplicada uma lógica LOW (0V).
O valor da posição instantânea do limpador é salvo em espaço de memória não volátil, sempre que a pinagem do CS for
entregue com uma lógica HIGH, em conjunto com a entrada INC.
Assim que a função de armazenamento terminar, o X9315 é colocado em uma posição de espera de baixa potência, até que a unidade seja selecionada novamente com uma lógica LOW.
Como funciona o pote digital IC X9315
Você encontrará 3 partes no X9315: as seções de controle de entrada, contador e decodificação; a memória não volátil; e a faixa do resistor.
O segmento de controle de entrada funciona como um contador ascendente/descendente. A saída deste contador é processada e traduzida para ativar um interruptor eletrônico solitário integrando um estágio da faixa do resistor com o terminal do limpador.
Durante as circunstâncias apropriadas e necessárias, os detalhes do contador geralmente são salvos em memória não volátil e mantidos para uso a longo prazo.
A gama de resistências é composta por 31 resistências únicas ligadas numa sequência. Em ambos os terminais da faixa e entre cada resistor existe um interruptor eletrônico que interliga a rede naquela posição com o limpador.
O limpador, durante seu curso em pontos finais especificados, funciona de maneira semelhante à sua contraparte mecânica e não se move além do local final.
Isso significa que o contador não irá virar, se estiver em uma das posições extremas. Os interruptores eletrônicos dentro do produto funcionam em um tipo de configuração “fazer antes de quebrar” quando o limpador começa a mudar os posicionamentos das torneiras.
Quando o limpador é transferido para algumas posições, várias derivações tendem a ser acopladas ao limpador para t IW (mudança de INC para VW). O valor R TOTAL para o produto pode ser momentaneamente minimizado com uma magnitude considerável quando o limpador passa por várias posições.
Uma vez que a unidade é desligada, a posição instantânea do limpador é salva e preservada na memória não volátil.
Na próxima vez que a energia for ligada, os dados salvos da memória geralmente são lembrados e o limpador é colocado na posição que estava no último desligamento armazenado.
Como programar o Pot IC digital
As entradas INC , U/D e CS gerenciam os movimentos do limpador junto com a matriz de resistores. Com CS fixo em BAIXO a unidade é selecionada e ativada para reagir às entradas U/D e INC. As transições de HIGH para LOW em INC passam por uma sequência de contador de incremento ou decremento de cinco bits (com base no estado da entrada U/D).
A saída deste contador é decodificada de volta para escolher um dos trinta e dois posicionamentos do limpador junto com a matriz resistiva. A posição do contador é salva na memória não volátil, sempre que o CS muda para ALTO e também quando a entrada INC é ALTO.
Assim que a ação do limpador for executada conforme explicado anteriormente e uma vez que a colocação mais recente seja alcançada, o dispositivo deve manter INC LOW enquanto coloca CS em HIGH. O novo posicionamento do limpador agora é preservado, desde que não seja alterado pelo circuito ou que o desligamento não seja aplicado.
Caso contrário, o sistema pode selecionar o X9315, ativar o deslocamento do limpador e, posteriormente, desmarcar a unidade sem salvar o posicionamento do limpador mais recente na memória não volátil.
O recurso acima garante que o IC sempre ligue com os últimos dados de posição do limpador de sua memória.

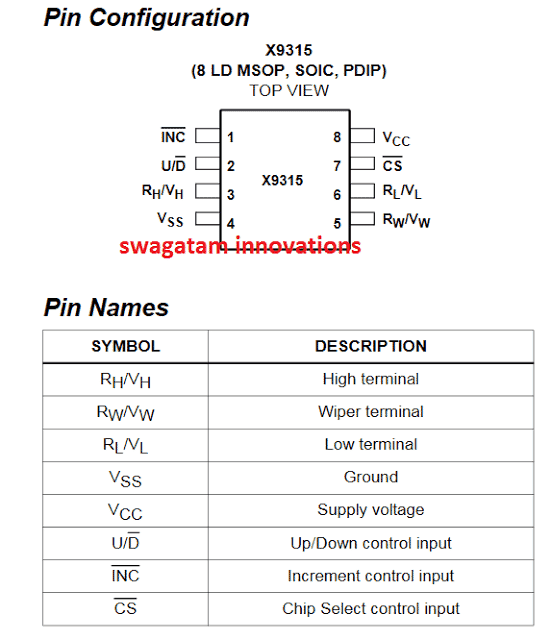

Descrição do pino do dispositivo
Os terminais (RH/VH) e (RL/VL) do X9315 podem ser comparados aos terminais fixos de qualquer potenciômetro mecânico padrão.
Vcc/Vss:
O pino Vcc é o + DC para o IC, enquanto o Vss é o pino de alimentação (-) do IC
A tensão mínima é Vss e a máxima é Vcc.
RL/VL e RH/VH e U/D
Os termos RL/VL e RH/VH referem-se às posições relativas do potenciômetro em relação ao caminho de transição do limpador conforme selecionado pela entrada U/D, e não ao nível de tensão no terminal.
RW /VW RW /VW
RW /VW RW /VW indicam o link do limpador e podem ser comparados com qualquer potenciômetro mecânico padrão.
Uma determinada posição do limpador na matriz de resistores é determinada pelas entradas de controle.
A resistência do terminal do limpador é tipicamente em torno de 200 Ω quando a alimentação em Vcc = 5V.
Para cima/para baixo (U/D)
O sinal na pinagem U/D controla a direção do movimento do limpador e determina a situação de incremento ou decremento do contador.
Incremento (INC)
A entrada INC responderá a um trigger de borda negativa. Sempre que INC é comutado, o limpador se move e faz com que o contador aumente ou diminua na direção que dependerá do nível lógico de entrada U/D.
Seleção de Chip (CS)
O sistema de potenciômetro é habilitado e selecionado assim que uma lógica baixa é aplicada na pinagem CS do IC. O valor instantâneo da posição do pote é armazenado na memória não volátil do chip, assim que uma lógica alta é detectada no pino INC do chip. Uma vez que isso acontece, o IC entra no modo de suspensão de baixa potência, até que o pino CS seja selecionado novamente com uma lógica baixa.
