Noções básicas sobre pinos SG3525 IC

O artigo explica as funções de pinagem do SG3525 IC, que é um IC modulador de largura de pulso do regulador. Vamos entender em detalhes:

Principais características técnicas

As principais características do IC SG3525 podem ser entendidas com os seguintes pontos:

  • Tensão operacional = 8 a 35 V
  • Erro de tensão de referência do amplificador regulado internamente em 5,1V
  • A frequência do oscilador é variável através de uma resistência externa na faixa de 100Hz a 500kHz.
  • Facilita uma pinagem de tempo do oscilador separada.
  • O controle de tempo morto também é variável de acordo com as especificações planejadas.
  • Tem uma função interna de inicialização suave
  • O recurso de desligamento possui um aprimoramento de desligamento por pulso.
  • A função de desligamento de entrada de baixa tensão também está incluída.
  • Os pulsos PWM são intertravados para inibir várias saídas de geração ou pulso.
  • A saída suporta uma configuração de controlador de totem duplo.

Diagrama de pinagem IC

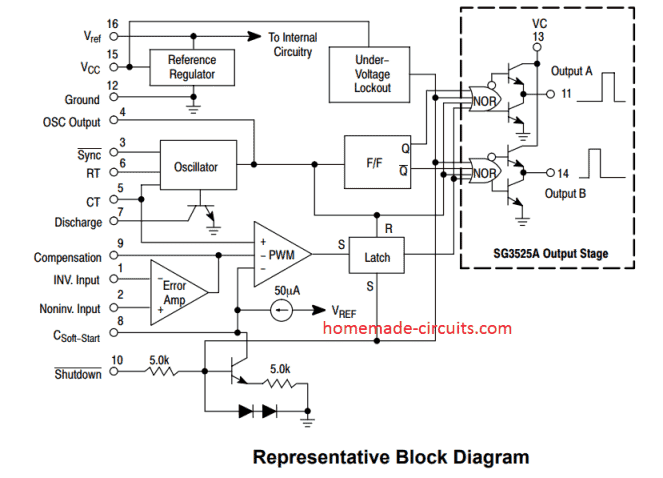

1590463924 416 nocoes basicas sobre pinos sg3525 ic projetos de circuitos

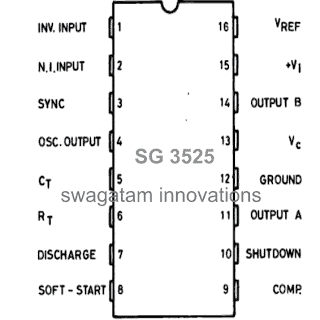

SG3525 PinOut Descrição

Uma implementação prática dos seguintes dados de distribuição de pinos pode ser entendida através deste circuito inversor

O SG3525 IC é um IC gerador de PWM multifuncional de pacote único, as principais operações das respectivas saídas de pinos são explicadas com os seguintes pontos:

Pino # 1 e # 2 (Entradas EA): são entradas do amplificador de erro interno do IC. Pin n. ° 1 é a entrada inversora, enquanto o pino n. ° 2 é a entrada não inversora complementar.

É um arranjo simples de amplificador operacional no IC que controla o PWM das saídas do IC nos pinos 11 e 14. Portanto, esses pinos EA 1 e 2 podem ser configurados de maneira eficaz para implementar a correção automática da tensão de saída de um conversor.

Isso geralmente é feito aplicando uma tensão de realimentação da saída através de uma rede divisora ​​de tensão à entrada não inversora do amplificador operacional (pino nº 1).

A tensão de realimentação deve ser ajustada para ficar logo abaixo do valor da tensão de referência interna (5,1V) quando a saída é normal.

Agora, se a tensão de saída tender a aumentar acima desse limite definido, a tensão de realimentação também aumentará proporcionalmente e em algum momento excederá o limite de referência. Isso fará com que o IC tome as ações corretivas necessárias, ajustando a saída PWM para que a tensão fique restrita ao nível normal.

Pino nº 3 (Sincronização): Essa pinagem pode ser usada para sincronizar o IC com uma frequência do oscilador externo. Isso geralmente é feito quando mais de um único CI é usado e requer controle com uma frequência de oscilador comum.

Pino # 4 (Osc. Out): é a saída do oscilador do IC, a frequência do IC pode ser confirmada nesta pinagem.

Pino # 5 e # 6 (Ct, Rt): eles são chamados Ct, Rt, respectivamente. Basicamente, esses pinos são conectados a um resistor externo e a um capacitor para definir a frequência do estágio ou do circuito do oscilador embutido. O Ct deve ser conectado com um capacitor calculado enquanto o pino Rt com uma resistência para otimizar a frequência do IC.

Pino # 7 (descarga): Essa pinagem pode ser usada para determinar o tempo morto do IC, o que significa o intervalo de tempo entre a comutação das duas saídas do IC (A e B). Um resistor conectado através deste pino e pino nº 5 corrige o tempo morto do IC.

Pino # 8 (Partida suave): essa pinagem, como o próprio nome indica, é usada para iniciar operações de IC sem problemas, em vez de um início repentino ou abrupto. O capacitor conectado através deste pino e terra decide o nível de inicialização suave da saída do IC.

Pino # 9 (Compensação): Essa pinagem não é tão importante para aplicações gerais, basta conectar-se à entrada INV do amplificador de erro para manter as operações do EA tranqüilas e suaves.

Pino # 10 (Desligado): Como o nome sugere, essa pinagem pode ser usada para desligar as saídas de IC em caso de mau funcionamento do circuito ou de algumas condições drásticas.

Uma lógica alta nesse pino reduz instantaneamente os pulsos PWM para o nível máximo possível, fazendo com que a corrente no dispositivo de saída caia para níveis mínimos.

No entanto, se a lógica alta persistir por um longo período de tempo, o IC solicitará que o capacitor de partida lenta seja descarregado, iniciando uma partida lenta e liberando-a. Essa pinagem não deve ser mantida desconectada para evitar a captura de sinais dispersos.

Pin # 11 e # 14 (saída A e saída B): essas são as duas saídas de IC que operam em uma configuração de totem ou simplesmente em um flip-flop ou push and pull.

Dispositivos externos destinados a controlar transformadores conversores são integrados a esses pinos para implementar as operações finais.

Pino # 12 (terra): é o pino de terra do IV ou Vss.

Pino # 13 (Vcc): A saída para A e B é comutada através da fonte aplicada ao pino nº 13. Isso normalmente é feito através de um resistor conectado à fonte DC principal. Portanto, essa resistência decide a magnitude da corrente de disparo nos dispositivos de saída.

Pino # 15 (Vi): É o Vcc do IC, que é o pino de entrada da fonte.

Pino # 16: A referência interna de 5.1V termina através desta pinagem e pode ser usada para fins de referência externa. Por exemplo, você pode usar este 5.1V para definir uma referência fixa para um circuito de amp op de corte de bateria fraca etc. Se não for utilizado, este pino deve ser aterrado com um capacitor de baixo valor.
