Como funciona o regulador de derivação TL431, folha de dados, aplicação

Relacionados

Neste post, aprendemos como um IC regulador de derivação funciona normalmente em circuitos SMPS. Tomamos o exemplo do popular dispositivo TL431 e tentamos entender seu uso em circuitos eletrônicos através de algumas de suas notas de aplicação.

Especificações Eletricas

Tecnicamente o dispositivo TL431 é chamado de regulador shunt programável, em termos simples pode ser entendido como um diodo zener ajustável.

Vamos aprender mais sobre suas especificações e notas de aplicação.

O TL431 é atribuído com as seguintes características principais:

  • Tensão de saída configurável ou programável de 2,5V (referência mínima) até 36 volts.
  • Impedância de saída baixa dinâmica, em torno de 0,2 Ohm.
  • Capacidade de manuseio de corrente do dissipador até o máximo de 100mA
  • Ao contrário dos zeners normais, a geração de ruído é insignificante.
  • Comutação de resposta extremamente rápida.

Como funciona o IC TL431?

O TL431 é um transistor de três pinos como (como o BC547) regulador de tensão ajustável ou programável.
A tensão de saída pode ser dimensionada usando apenas dois resistores nas saídas de pinos especificadas do dispositivo.

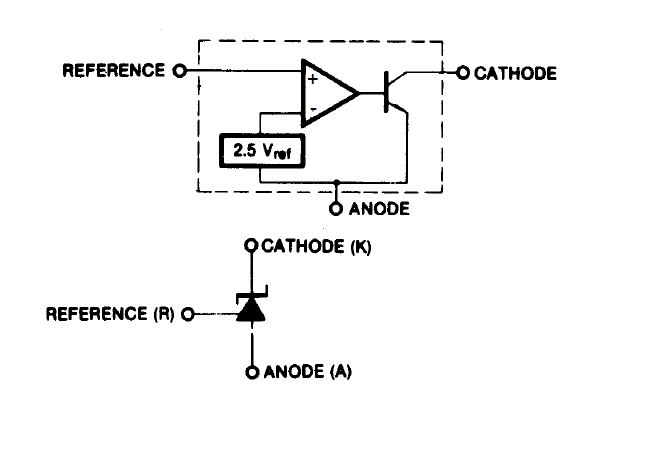

O diagrama abaixo mostra o diagrama de blocos interno do dispositivo e também as designações de pinagem.

IMG 6245E2CA464B0

O diagrama a seguir indica a pinagem do dispositivo real. Vamos ver como este dispositivo pode ser configurado em circuitos práticos.

IMG 6245E2CAA7E68
COMO FUNCIONA O REGULADOR DE DERIVAÇÃO TL431, FOLHA DE DADOS, APLICAÇÃO 11

Exemplos de circuitos usando TL431

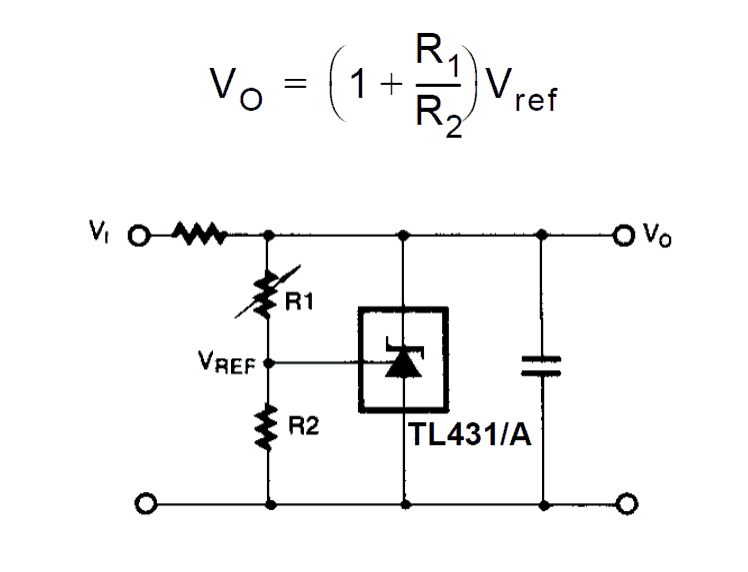

O circuito abaixo mostra como o dispositivo TL431 acima pode ser usado como um regulador shunt típico.

IMG 6245E2CAD0D44
COMO FUNCIONA O REGULADOR DE DERIVAÇÃO TL431, FOLHA DE DADOS, APLICAÇÃO 12

A figura acima mostra como com a ajuda de apenas alguns resistores o TL431 pode ser conectado como um regulador shunt para gerar saídas entre 2,5v a 36v. R1 é um resistor variável que é usado para ajustar a tensão de saída.

O resistor em série na entrada positiva de alimentação pode ser calculado usando a lei de Ohm:

R = Vi / I = Vi / 0,1

Aqui Vi é a entrada de alimentação que deve estar abaixo de 35 V. O 0,1 ou 100 mA é a especificação máxima de corrente de derivação do IC, e R é o resistor em Ohms.

Calculando os resistores do regulador de derivação

A seguinte fórmula é válida para adquirir os valores dos vários componentes usados ​​para fixar a tensão de derivação.

Vo = (1 + R1/R2)Vref

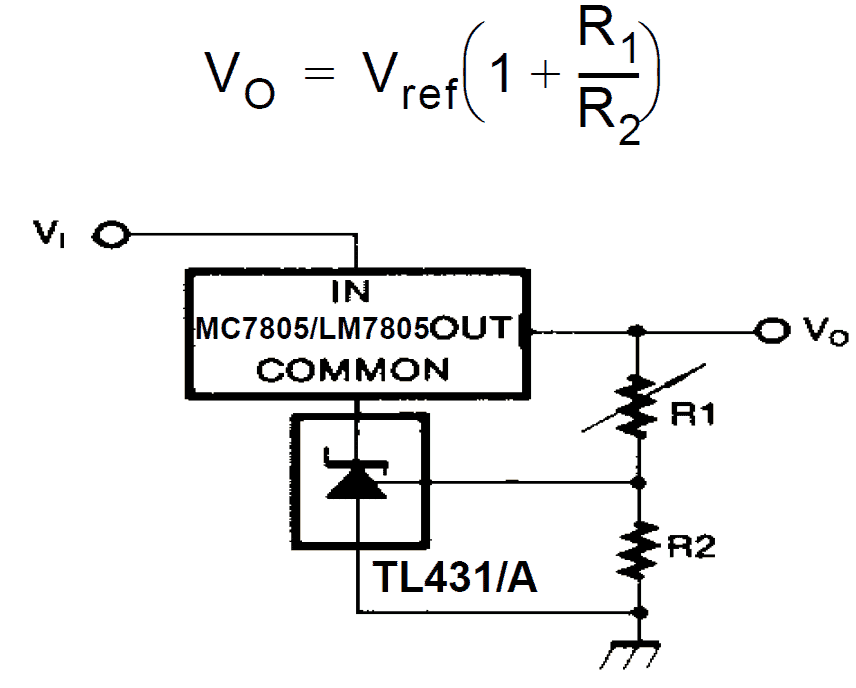

Caso um 78XX precise ser usado em conjunto com o dispositivo, o seguinte circuito pode ser usado:

IMG 6245E2CB0EDCA
COMO FUNCIONA O REGULADOR DE DERIVAÇÃO TL431, FOLHA DE DADOS, APLICAÇÃO 13

O terra do cátodo TL431 está conectado com o pino terra do 78XX. A saída do IC 78XX é conectada à rede divisora ​​de potencial que determina a tensão de saída.

As partes podem ser identificadas através da fórmula mostrada no diagrama.

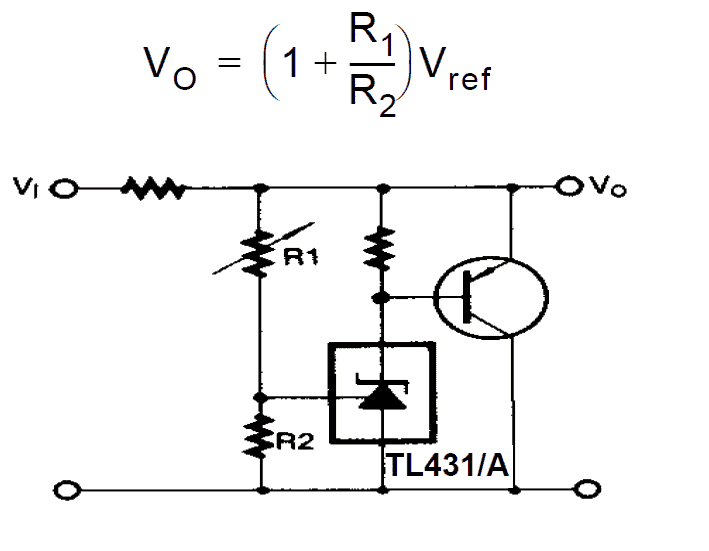

As configurações acima são restritas a uma corrente máxima de 100 mA na saída. Para obter uma corrente mais alta, um buffer de transistor pode ser usado, conforme mostrado no circuito a seguir.

IMG 6245E2CB438D1
COMO FUNCIONA O REGULADOR DE DERIVAÇÃO TL431, FOLHA DE DADOS, APLICAÇÃO 14

No diagrama acima, a maior parte da colocação das peças é semelhante ao projeto do primeiro regulador shunt, exceto que aqui o cátodo é fornecido com um resistor para positivo e o ponto também se torna o gatilho base do transistor de buffer conectado.

A corrente de saída dependerá da magnitude da corrente que o transistor é capaz de afundar.

No diagrama acima podemos ver dois resistores cujos valores não são mencionados, um em série com a linha de alimentação de entrada, outro na base do transistor PNP.

O resistor no lado de entrada limita a corrente máxima tolerável que pode ser dissipada ou desviada pelo transistor PNP. Isso pode ser calculado da mesma forma como discutido anteriormente para o primeiro diagrama do regulador TL431. Este resistor protege o transistor da queima devido ao curto-circuito na saída.

O resistor na base do transistor não é crítico e pode selecionar arbitrariamente qualquer coisa entre 1k e 4k7.

Áreas de Aplicação do IC TL431

Embora as configurações acima possam ser usadas em qualquer lugar onde o ajuste de tensão e as referências de precisão possam ser necessários, é amplamente usado em circuitos SMPS hoje em dia para gerar tensão de referência precisa para o acoplador óptico conectado, o que, por sua vez, solicita que o mosfet de entrada do SMPS regule a tensão de saída precisamente para os níveis desejados.

Para mais informações acesse https://www.fairchildsemi.com/ds/TL/TL431A.pdf
