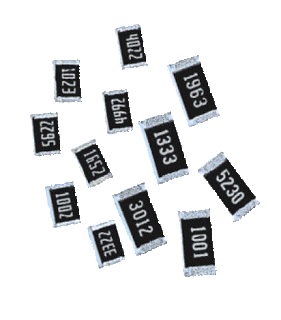

Os resistores baseados na tecnologia SMT são chamados de resistores SMT, que são um dos membros da família SMD ou família de dispositivos de montagem em superfície.
Por: S. Prakash
Os equipamentos eletrônicos de diversos tipos como televisores, equipamentos de comunicação comercial, telefones celulares, equipamentos de pesquisa de alta tecnologia e MP3 player utilizam os resistores SMD.
Construção básica do resistor SMD
A forma do resistor SMD é retangular.
Existe a presença de uma área metalizada nos resistores do chip em qualquer lado de seu corpo que, por sua vez, permite o contato da placa de circuito impresso com o resistor do chip usando a solda.
Um substrato cerâmico é um dos componentes do resistor e um filme de óxido metálico é depositado sobre ele. A resistência do resistor é determinada pelo comprimento e espessura do filme real.
Como o óxido de metal é usado para fabricar os resistores SMD, o que permite que o resistor seja altamente estável, juntamente com o nível de tolerância também alto. O elemento com o qual um substrato cerâmico é composto é uma cerâmica de alta alumina.
O uso da cerâmica de alta alumina nos resistores SMD proporciona um isolamento estável com base no elemento resistivo de óxido metálico no qual o resistor é colocado.
As terminações dos resistores SMD também são importantes.
O contato que o resistor SMD precisa fazer com o elemento resistivo do resistor do chip precisa ser confiável e, ao mesmo tempo, deve fornecer soldabilidade de níveis muito altos.
Esses altos níveis são alcançados através do uso da camada à base de níquel para fazer uma conexão interna. Ao mesmo tempo, uma camada externa à base de estanho é usada para fazer a conexão externa, obtendo assim uma soldabilidade de níveis muito altos.
Pacotes de Resistores SMD
Há uma variedade de pacotes diferentes nos quais os SMD (resistores de montagem em superfície) vêm. O tamanho dos pacotes dos resistores de chip diminuiu significativamente devido ao avanço da tecnologia ao longo de um período de tempo.
Especificações dos Resistores SMD
Há um grande número de empresas envolvidas na fabricação dos resistores SMD. As especificações dos resistores SMD variam de acordo com as especificações fornecidas pelo fabricante.
Assim, ao decidir sobre o requisito dos resistores SMD, é preciso verificar a classificação do fabricante para o resistor SMD fornecido. Ao mesmo tempo, pode-se antecipar a classificação em um nível geral.
Potência nominal: Deve ser dada a devida consideração à potência nominal em um determinado projeto.
Os níveis de potência dos projetos que usam os resistores SMD são de níveis muito menores quando comparados aos projetos de circuitos que usam componentes de terminação de fio.
Tolerância: Os valores de tolerância dos Resistores de Montagem em Superfície que utilizam o filme de óxido metálico para sua fabricação são muito próximos.
Os níveis de tolerância disponíveis em larga escala incluem 1%, 5% e 2%. Adicionalmente, os valores de 0,1% e 0,5% podem ser alcançados para as aplicações que são aplicações especializadas.
Coeficiente de Temperatura: Os valores do coeficiente de temperatura dos Resistores de Montagem em Superfície que usam o filme de óxido metálico para sua fabricação são muito altos.
Os níveis de coeficientes de temperatura disponíveis em grande escala incluem 100 ppm/C e 25,50 ppm/C.
Aplicações de Resistores SMD
Há uma variedade de projetos para os quais o uso dos resistores de montagem em superfície é feito.
O tamanho dos resistores SMD permite que eles tenham várias vantagens, tais como: podem ser utilizados para as técnicas de montagem automática; fornecer alto desempenho em frequências de rádio; e alta adequação para as placas de circuito que são de natureza compacta.
A capacitância e a indutância do resistor SMD são de natureza espúria devido ao seu tamanho. Assim, é preciso ter cuidado ao calcular a dissipação de potência dos resistores SMD, pois os níveis de potência que são dissipados são muito baixos.
