A indústria eletrônica usa vários estilos e tipos diferentes de indutores. Os indutores são usados em um circuito para executar muitas funções de vários estilos diferentes.
Por: S. Prakash
Algumas das funções desempenhadas por alguns tipos de indutores em um circuito são a remoção e filtragem dos picos presentes nas linhas de energia.
Por outro lado, os filtros de alto desempenho utilizam os demais tipos de indutores.
Além disso, existem outros tipos de indutores que são usados em várias outras áreas, como dentro de osciladores.
Isso resultou na fabricação e disponibilidade de indutores em vários tipos.
Os fatores que atuam principalmente como fatores determinantes com base nos quais os indutores de diferentes tipos são diferenciados incluem valor, tamanho, corrente e frequência, entre outros fatores.
Noções básicas dos indutores
As leis da natureza que todos os tipos de indutores seguem basicamente são as mesmas, independentemente de serem de tipos diferentes ou terem características diferentes.
Cada indutor tem a natureza básica de cercar o condutor, estabelecendo um campo de campo magnético.
Além disso, todos os indutores possuem reatância a uma certa quantidade.
Os indutores usam esses parâmetros básicos independentemente de serem de diferentes tipos ou de características diferentes.
Nota: Os circuitos elétricos e eletrônicos são afetados por um fator básico que é a indutância. A quantidade específica da indutância que está associada a uma bobina ou a um fio é devido à configuração do campo magnético ao seu redor quando há um fluxo de corrente.
Isso resulta no armazenamento da energia no campo magnético que resulta na bobina agindo para produzir uma resistência às mudanças que são observadas na bobina ou no condutor.
Núcleos do indutor
A forma em que os indutores são geralmente fabricados é a “forma enrolada”.
Os indutores são fabricados na forma enrolada, pois há uma ligação do campo magnético com o intervalo entre os acúmulos e os enrolamentos.
A fabricação de indutores que possuem grande capacidade de indutância é um processo mais fácil.
A indutância do indutor é principalmente afetada pela permeabilidade do meio em que a bobina é colocada e, portanto, é usado um núcleo que percorre a bobina através de seu centro.
Os materiais que são usados para o núcleo incluem materiais magnéticos como ferrite e ferro.
Assim, há um aumento no nível de indutância que pode ser obtido através disso.
Mas deve-se ter cuidado ao selecionar o núcleo que será usado, pois ele deve ser adequado para fornecer alto desempenho no nível de frequência, potência e aplicação geral do indutor.
Núcleos Indutores e seus diferentes tipos
Existe uma grande variedade de indutores disponíveis na indústria, semelhantes a outros tipos de componentes, como capacitores.
Mas pode haver uma dificuldade em definir os tipos de indutores de maneira exata, uma vez que as aplicações para as quais os indutores são usados são de grande variedade.
Os indutores podem ser possivelmente definidos através do tipo de seu material de núcleo e, portanto, são usados para categorizar os indutores e defini-los de forma básica.
Mas deve-se notar que esta não é a única maneira de categorizar os indutores, mas são usados em larga escala.
Indutor com núcleo de ar: As aplicações de RF, como transmissores e receptores de rádio, geralmente usam o indutor enrolado a ar, pois essas aplicações exigem um nível muito pequeno de indutância.
Existem muitas vantagens que são trazidas por este indutor devido à ausência de uma bobina.
Uma das vantagens é que não há nenhuma perda do núcleo, pois é composto apenas de ar que não pode ser perdido, o que por sua vez produz Q de nível muito alto, pois a resistência da bobina ou do indutor é de nível baixo .
Contra este fenômeno, pode-se observar o aumento do tamanho físico do indutor, uma vez que as espiras que estão presentes na bobina são maiores em número e também maiores, o que permite que ela ganhe a indutância de mesmo nível.
Indutor com núcleo de ferro: Os indutores que requerem alta capacidade de indutância e alta potência geralmente usam núcleos de ferro.
Um laminado de ferro pode ser usado por algumas das bobinas ou bobinas de áudio. Em geral, há um uso muito limitado deste tipo de indutores.
Indutor com núcleo de ferrite: Há uma grande variedade de tipos de indutores que utilizam amplamente a ferrita como material para seu núcleo.
A ferrita é uma forma de óxido metálico cerâmico e é o óxido férrico (Fe2O3) em torno do qual se baseia junto com a extrusão ou prensagem dos óxidos de níquel-zinco ou, alternativamente, os óxidos de manganês-zinco na forma desejada.
Indutor de pó de ferro: Há também uma grande variedade de tipos de indutores que usam amplamente pó de ferro como material para seu núcleo.
Semelhante ao núcleo de ferrita, o indutor com pó de ferro como núcleo permite a fabricação dos indutores ou bobinas de indutância de altíssima indutância em um espaço consideravelmente pequeno, proporcionando elevando significativamente a permeabilidade.
Tipos de indutores mecânicos e suas aplicações
Outra maneira além do tipo de bobina que pode ser usada para categorizar os indutores é com base na construção mecânica dos indutores. Os vários tipos de padrões usados para diferenciar os indutores são:
Indutor à base de bobina: No indutor à base de bobina, há uma bobina de formato cilíndrico em torno da qual o indutor é enrolado.
O indutor baseado em bobina é projetado de forma que possa ser usado para a montagem da placa de circuito impresso.
Este indutor também pode ser usado para a montagem em superfície, mas a desvantagem é que seu tamanho pode ser maior e, portanto, será necessário que sejam montados através do uso de outros meios que são de natureza mecânica.
Existem algumas versões do indutor baseado em bobina que são mais antigas e podem ter semelhança em termos de formato quando comparados aos resistores normais com chumbo.

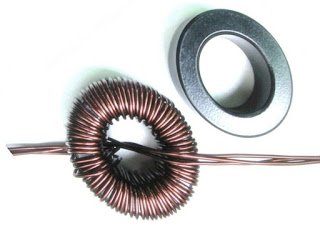

Indutor toroidal: Um molde circular é usado neste indutor que também é conhecido como asteróide em torno do qual o indutor é ferido.
Para aumentar a permeabilidade do núcleo, o indutor toroidal utiliza ferrite para fazer o molde circular.
Uma das vantagens que se obtém com o uso do toroide é que este permite o deslocamento do fluxo magnético em torno de si de maneira circular, o que resulta em um vazamento muito baixo do fluxo.
Uma das desvantagens que se observa no indutor toroidal é que há um requisito adicional de uma bobinadeira especialmente para completar o processo de fabricação, pois a cada volta é necessário que através do toróide, o fio precise ser passado.
Indutor Cerâmico Multicamada: A tecnologia para a qual o indutor cerâmico multicamada é usado em larga escala é a tecnologia de montagem em superfície.
A fabricação do indutor é comumente feita utilizando o material de cerâmica magnética como a ferrita.
O corpo da cerâmica contém a bobina e esta, por sua vez, é apresentada nas tampas do circuito externo. Este processo é muito semelhante ao seguido nos capacitores de chip.
Indutores de filme: O material base que é usado nos indutores de filme é um filme de condutor. Em seguida, o perfil do condutor que é necessário é dado moldando ou gravando o filme.
Assim, de acordo com a discussão acima, fica claro que existem várias maneiras pelas quais um indutor pode ser classificado.
Cada um dos conjuntos de classificação tem vantagens próprias e, portanto, é essencial que, ao selecionar qualquer uma das categorias de classificação, seja necessário considerar a aplicação para a qual o indutor é necessário.
O uso de materiais modernos na fabricação dos indutores garantiu o alto desempenho dos indutores de forma significativa.
Ao mesmo tempo, existem muitos outros caminhos disponíveis para os projetistas dos circuitos, incluindo aplicações como aplicações de energia, combate a EMI e aplicações de RF.
