Transistor de alta corrente TIP36 – Folha de dados, Nota de aplicação

Se você está procurando um transistor de potência capaz de suportar uma alta corrente de até 25 amperes e sem incorporar o pesado pacote TO-3 tradicional, o TIP36 certamente o impressionará.

Alta corrente do menor pacote

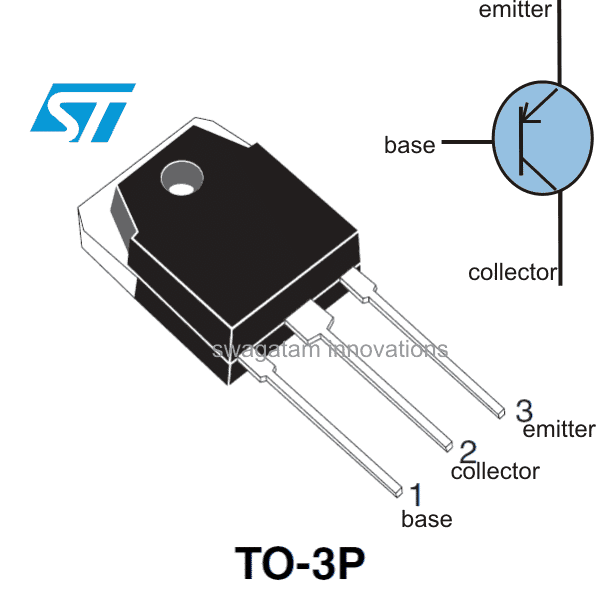

A embalagem do TIP36 é TO-3P, o ​​que significa que o dissipador de calor em anexo exigiria um único furo e o dispositivo poderia ser facilmente soldado a uma PCB junto com o dissipador de calor, ao contrário dos dispositivos que estão na embalagem do TO-3 .

Você ficaria surpreso ao saber que este dispositivo é muito mais avançado e poderoso que o MJ2955 (par complementar de 2N3055) em termos de tensão e corrente. Comparativamente, um TIP36 exibe excelente desempenho de alto ganho, mesmo em baixas tensões de saturação compactada.

Vamos seguir em frente e aprender a folha de dados e as especificações deste transistor de alta corrente excepcional: o TIP36:

Aplicações típicas:

  • Amplificador de áudio
  • Investidores
  • Controle do motor
  • Painéis solares.

Taxas absolutas máximas:


O dispositivo não tolerará nada acima das seguintes quantidades de parâmetros:

  • Tensão base do coletor (Vcbo) = 100 Volts
  • Tensão do emissor do coletor (Vceo) = 100 volts
  • Tensão base do emissor (Vebo) = 5 volts
  • Corrente do coletor (Ic) = 25 amperes contínuos, pico de 50 amperes apenas por 5 ms.
  • Corrente base (Ib) = 5 amperes
  • Temperatura máxima da junção operacional = 150 graus Celsius

Par complementar

O TIP36 pode ser combinado com o TIP35, ambos são ideais como pares complementares.

Nota de aplicação:

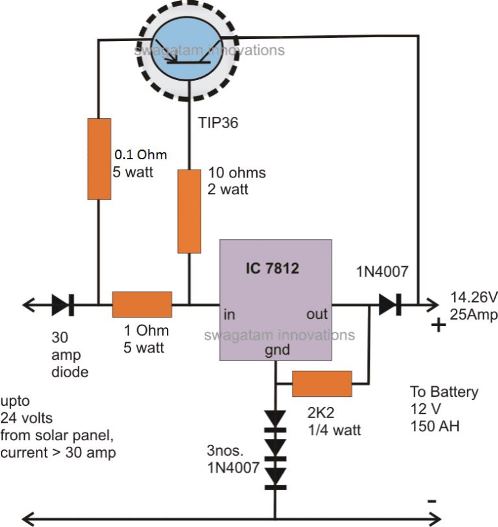

Pode ser criado um circuito de aplicação interessante e muito útil que usa um par de transistores TIP36 para carregar baterias de alta corrente da ordem de 150 AH, diretamente de painéis solares.

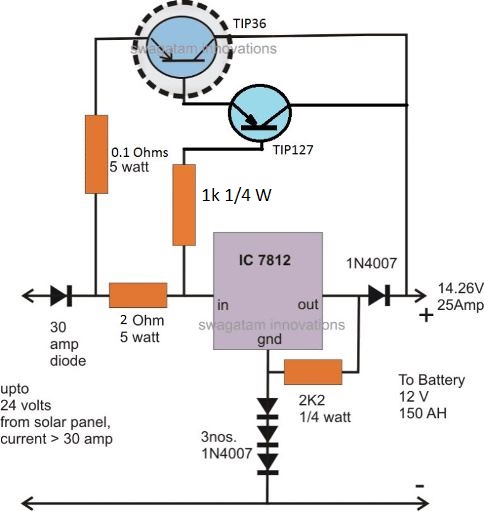

O circuito mostrado acima pode ser usado para carregar 12 baterias com mais de 100 AH de capacidade.

O circuito pode ser entendido da seguinte forma:

Como o TIP36 trabalha para produzir alta corrente

A tensão do painel solar entra no IC7812 primeiro, os três diodos conectados ao GND do IC aumentam a tensão de saída para aproximadamente 14,26V, que é a tensão ideal para carregar baterias de 12V.

No entanto, neste momento, o TIP36 permanece inativo, devido à ausência de tensão no resistor base / emissor de 1 Ohm.


Depois que a saída do IC 7812 é carregada, é desenvolvida tensão suficiente no resistor de 1 Ohm para saturar o transistor TIP36.

O transistor conduz e desloca a quantidade de corrente necessária na saída.

No entanto, no curso, o transistor também tenta transferir toda a tensão do painel solar para a saída. Como isso tende a acontecer e a tensão instantânea na saída tende a ultrapassar a marca 14,26, o IC7812 inverte o viés e para de dirigir.

Com o 7812 não condutor, a tensão no resistor de 1 Ohm se torna zero e o transistor inibe o fluxo da tensão.
Devido à ação acima, a tensão tende a cair abaixo da marca 14.26, o que induz instantaneamente o IC a operar e o ciclo muda rapidamente, produzindo uma tensão exatamente 14.26 na saída.

Portanto, o IC é responsável apenas por manter a tensão no limite estabelecido, enquanto o transistor TIP36 é responsável por fornecer as altas correntes necessárias.

Nota: Use um dissipador de calor comum para o IC7812 e o transistor, isso garantirá total segurança do transistor em situações de vazamento de calor. Certifique-se de usar o kit de isolamento de mica para fixar os dispositivos no dissipador de calor comum.
