Indutores nos circuitos CA / CC explicados

A publicação explica a resposta dos indutores às tensões CC e CA, bem como quando aplicada com capacitores, que geralmente é usado como parte complementar de um indutor.

Propriedades do indutor

Os indutores são conhecidos por sua propriedade de armazenar energia elétrica na forma de energia magnética. Isso ocorre quando um indutor com corrente elétrica é aplicado dentro de um circuito fechado.

O indutor responde armazenando a energia elétrica dentro da polaridade instantânea inicial específica da corrente e libera a energia armazenada de volta no circuito assim que a polaridade da corrente é revertida ou a alimentação elétrica é desligada.

Isso é semelhante à operação de um capacitor, embora de maneira oposta, pois os capacitores não respondem à sobretensão inicial, mas a armazenam gradualmente.

Portanto, indutores e capacitores se complementam quando usados ​​juntos em um circuito eletrônico.

Indutor com capacitor


Basicamente, um indutor se comportará e entrará em curto-circuito quando sujeito a uma CC, oferecendo uma resposta oposta ou restritiva quando aplicado com uma CA.

A magnitude dessa resposta ou força oposta de um indutor a uma corrente alternada ou corrente alternada é denominada reatância do indutor.

A reatância anterior dependerá da magnitude da frequência e corrente CA e será diretamente proporcional a elas.

Os indutores também são geralmente chamados de bobinas, pois todos os indutores são compostos principalmente de bobinas ou voltas de cabos.

A propriedade discutida acima de um indutor que envolve fundamentalmente a oposição de entradas instantâneas de corrente através dele é chamada indutância de um indutor.

Essa propriedade de um indutor tem muitas aplicações em potencial em circuitos eletrônicos, como supressão de alta frequência, supressão de surtos, redução ou aumento de tensões, etc.

Devido a essa natureza supressora dos indutores, eles também são chamados de “estrangulamento”, que se refere ao efeito “estrangulamento” ou à supressão criada por esses componentes para a eletricidade.

Indutores e capacitores em série

Como observado acima, um capacitor e um indutor complementares entre si podem ser conectados em série ou em paralelo para obter alguns efeitos muito úteis.


O efeito refere-se particularmente à característica de ressonância desses componentes em uma frequência específica que pode ser específica para essa combinação.

Quando conectada em série, como mostrado na figura abaixo, a combinação ressoa em uma frequência específica, dependendo de seus valores, resultando na criação de uma impedância mínima na combinação.

Até que o ponto de ressonância seja atingido, a combinação possui uma impedância muito alta.

Impedância refere-se à propriedade oposta à CA, semelhante à resistência que faz o mesmo, mas com DC.

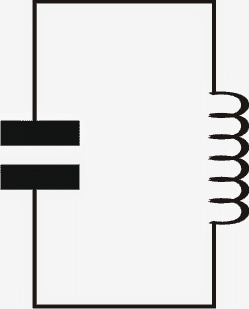

Capacitor de indutor paralelo

Quando conectado em paralelo (veja a figura abaixo), a resposta é exatamente o oposto, aqui a impedância se torna infinita no ponto de ressonância e, desde que esse ponto não seja alcançado, o circuito oferece impedância extremamente baixa na próxima corrente .

Agora podemos imaginar por que, nos circuitos de tanques, a corrente através dessa combinação se torna a mais alta e a melhor no momento em que um ponto ressonante é alcançado.

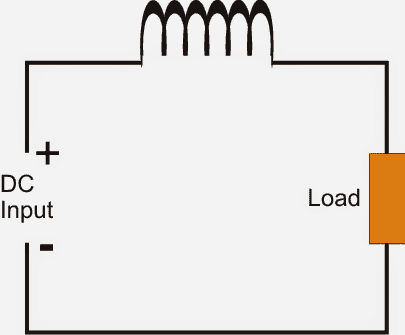

Resposta do indutor para uma alimentação CC

Conforme discutido nas seções anteriores, quando um indutor é submetido a uma corrente que possui uma polaridade específica, ele tenta se opor a ela enquanto está armazenado dentro do indutor na forma de energia magnética.

Essa resposta é exponencial, o que significa que varia gradualmente ao longo do tempo, durante o qual a resistência do indutor é máxima no início da aplicação DC e diminui gradualmente e se move em direção à resistência zero ao longo do tempo, chegando a zero ohms após um tempo específico, dependendo da magnitude da indutância (diretamente proporcional).

A resposta anterior pode ser visualizada através do gráfico apresentado abaixo. A forma de onda verde mostra a resposta atual (Amp) através do indutor quando a DC é aplicada.


Pode-se ver claramente que a corrente é zero através do indutor na inicialização e aumenta gradualmente até o valor máximo à medida que armazena a energia magneticamente.

A linha marrom indica a tensão através do indutor para ele. Podemos ver que é o máximo no momento da ignição, que reduz gradualmente para o valor mais baixo durante o curso do armazenamento de energia do indutor.

Resposta do indutor para tensões CA

Uma corrente alternada ou alternada nada mais é do que uma corrente direta que altera sua polaridade em uma determinada taxa, também chamada frequência.

Um indutor responderá a uma CA exatamente como explicado acima, no entanto, uma vez que estaria sujeito a uma polaridade em constante mudança na frequência especificada, o armazenamento e a liberação de energia elétrica no indutor também corresponderão a essa frequência, que resultará em oposição à corrente.

Pode-se supor que essa magnitude ou impedância seja o valor médio ou RMS dessa entrada e saída contínua de energia elétrica através do indutor.

Assim, em resumo, a resposta do indutor à CA seria idêntica à de uma resistência em um circuito CC.
