Valores da série E de resistência padrão

Os valores de resistência fornecidos estão em uma categoria de valores de resistência padrão ou preferidos.

Por: S. Prakash

Os valores presentes na categoria de resistência padrão estão em sequência logarítmica e correspondem à precisão do componente.

Isso permite que os valores presentes na categoria de resistência padrão sejam colocados em relação à tolerância presente no componente.

A aplicação desses valores presentes na categoria de resistência padrão também pode ser feita para outros resistores, componentes e capacitores.


Como a fabricação de valores de componentes, incluindo valores de resistores, não pode ser feita exatamente, um valor de tolerância específico é associado a cada resistor.

Os valores típicos de tolerância associados aos resistores podem ser ± 5%, ± 10% e ± 20%. Além desses valores de tolerância, o valor de tolerância de ± 2% também está disponível.

Uma lista que consiste nos valores de resistência padrão e nos valores preferenciais foi feita para garantir e permitir a seleção dos valores padrão do conjunto de fabricantes disponíveis.

Portanto, isso torna os resistores de fabricação um processo fácil, além de reduzir o estoque dos fabricantes para o estoque, mantendo e seguindo apenas a faixa de valores de resistência que estão dentro da faixa preferida.

Esta área atraiu muita atração, pois são necessários valores especiais de alta precisão.

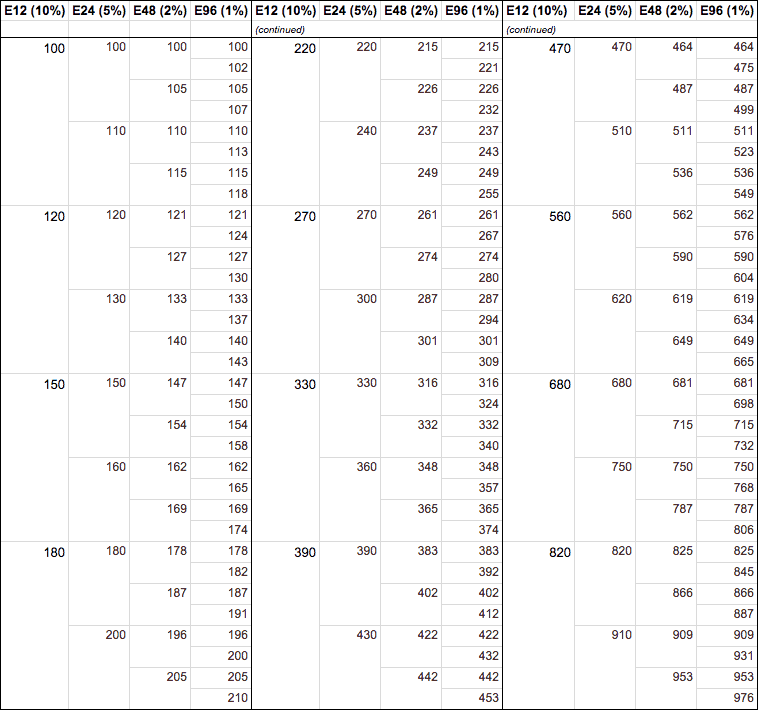

Valores de resistência padrão e sua série E

Valores de resistência padrão e sua série E

Os resistores usam a série E para espaçar e colocar os valores de resistência comuns em correspondência com seus respectivos níveis de tolerância.

A série E usada é a série para valores preferenciais ou padrão. Os resistores são posicionados de maneira que o espaçamento seja realizado para evitar a sobreposição do fundo da banda de tolerância e um valor da banda de tolerância com o próximo valor da banda e da banda de tolerância.


Por exemplo, no caso de uma resistência de 1 Ohm e ± 20% do nível de tolerância; a resistência será de 1,2 Ohms da banda de tolerância na parte inferior se a resistência real do componente for colocada no topo da banda de tolerância.

Em outro exemplo, onde um resistor de 1,5 Ohm tem um nível de tolerância de ± 20%; a resistência será de 1,2 Ohms da banda de tolerância na parte inferior se a resistência real do componente for colocada no topo da banda de tolerância.

Portanto, uma série pode ser construída calculando os valores para uma ampla faixa da maneira elaborada nos dois exemplos anteriores. Esse cálculo e construção em série é realizado no intervalo de dez em dez anos.

A série para os valores padrão de resistência gerados pelo processo desenvolvido acima é conhecida como série E e os valores gerados são conhecidos como valores preferenciais.

Uma das séries mais básicas é a série E3 dentro do intervalo da série E e consiste em três valores, que são 4.7, 1.0 e 2.2.

Como a tolerância associada aos resistores é muito ampla, a frequência com que é usada para aplicações atuais é muito menor. Mas os valores básicos de resistência são amplamente utilizados para reduzir a manutenção de estoque.

As outras séries dentro do intervalo da série E são as séries E6, cujos valores são calculados no intervalo de dez em dez anos e consiste em seis valores para um nível de tolerância de ± 20%.

As outras séries do intervalo da série E são as séries E12 e E24, cujos valores são calculados no intervalo de dez em dez anos e consiste em doze e vinte e quatro valores para um nível de tolerância de ± 10% e ± 5%, respectivamente.

Outras séries, como as séries E96 e E48, também estão disponíveis, mas não são muito comuns.

Para a maioria dos resistores, as séries E12 e E6 estão disponíveis. Mas isso não é verdade para a série E24, pois sua série de tolerância é muito próxima e, portanto, a série E24 é encontrada principalmente em resistores cujos níveis de tolerância são muito altos.

Portanto, os resistores para os quais a série E24 é comumente usada atualmente incluem resistores de filme de óxido de metal, juntamente com outros tipos.

A série E24 raramente é usada para resistores do tipo carbono, cuja disponibilidade é novamente escassa. Isso ocorre porque os resistores do tipo carbono têm faixas de tolerância em um nível muito baixo, pois não há garantia de seus valores em um nível de tolerância tão próximo.


As faixas de resistência padrão e preferida da série E são usadas em uma ampla faixa e, portanto, foram adotadas por diferentes organizações de fabricação como padrão.

Por exemplo, os valores preferenciais da série E foram adotados pela organização norte-americana “Electrical Industries Association (EIA)”.

Valores padrão e preferenciais de outros componentes.

O sistema usado para resistores para a adoção de valores de componentes padrão funciona de maneira muito eficiente.

Isso também pode ser aplicado aos outros componentes do resistor. Outra maneira aplicável é o conceito dos valores incluídos na lista padrão a ser usada e que, por sua vez, são determinados pelos níveis de tolerância do componente.

Os capacitores também usam os valores preferidos para a série E, que inclui séries como –E3, que são de ordem inferior.

Capacitores com baixo nível de tolerância usam a série E6 da série E. O nível de tolerância dos capacitores eletrolíticos é muito amplo.

Por outro lado, os níveis de tolerância dos capacitores de cerâmica são muito altos, superiores aos dos capacitores eletrolíticos e, portanto, também podem usar os valores das séries E24 e E12.

Por exemplo, componentes como diodos Zener também seguem os valores preferenciais da série EIA para suas tensões de ruptura.

A tensão padrão dos diodos Zener está em conformidade com os valores de tensão das séries E24 e E12. Isto é especialmente verdadeiro para o nível de 5 volts, onde o diodo Zener está no valor de 5,1 volts.
